Türkçe (TR)
540
4.4.3 Dozaj kontrolü (Debi Monitörü)
Basınç sensörü (Debi Monitörü pompa opsiyonu) bir dozaj
kontrolörü olarak ve tüm güç aralıklarını n basıncını izlemek için
kullanılır.
Dozaj kontrolü Debi Monitörü, dozaj kafasına entegre edilmiş bir
basınç sensöründen oluşmaktadır.
Basınç sensörü, Debi Monitörü pompa opsiyonu olarak
mevcuttur. Basınç sensörü, pompaya takılı olarak teslim edilir.
Yükseltme mümkün değildir.
4.4.4 Debi kompansasyonu
Debi kompansasyonu, sistem basıncında değişiklikler olması
halinde dozlama akışını sabit tutan bir fonksiyondur.
Basınç değişiklikleri, basınç sensörü tarafından tespit edilir ve
motor hızı buna göre ayarlanır.
Bu işlevi kullanmak için basınç kontrolü ve dozlama kontrolü
(Debi Monitörü) elektronik aksamlar üzerinden etkinleştirilmelidir.

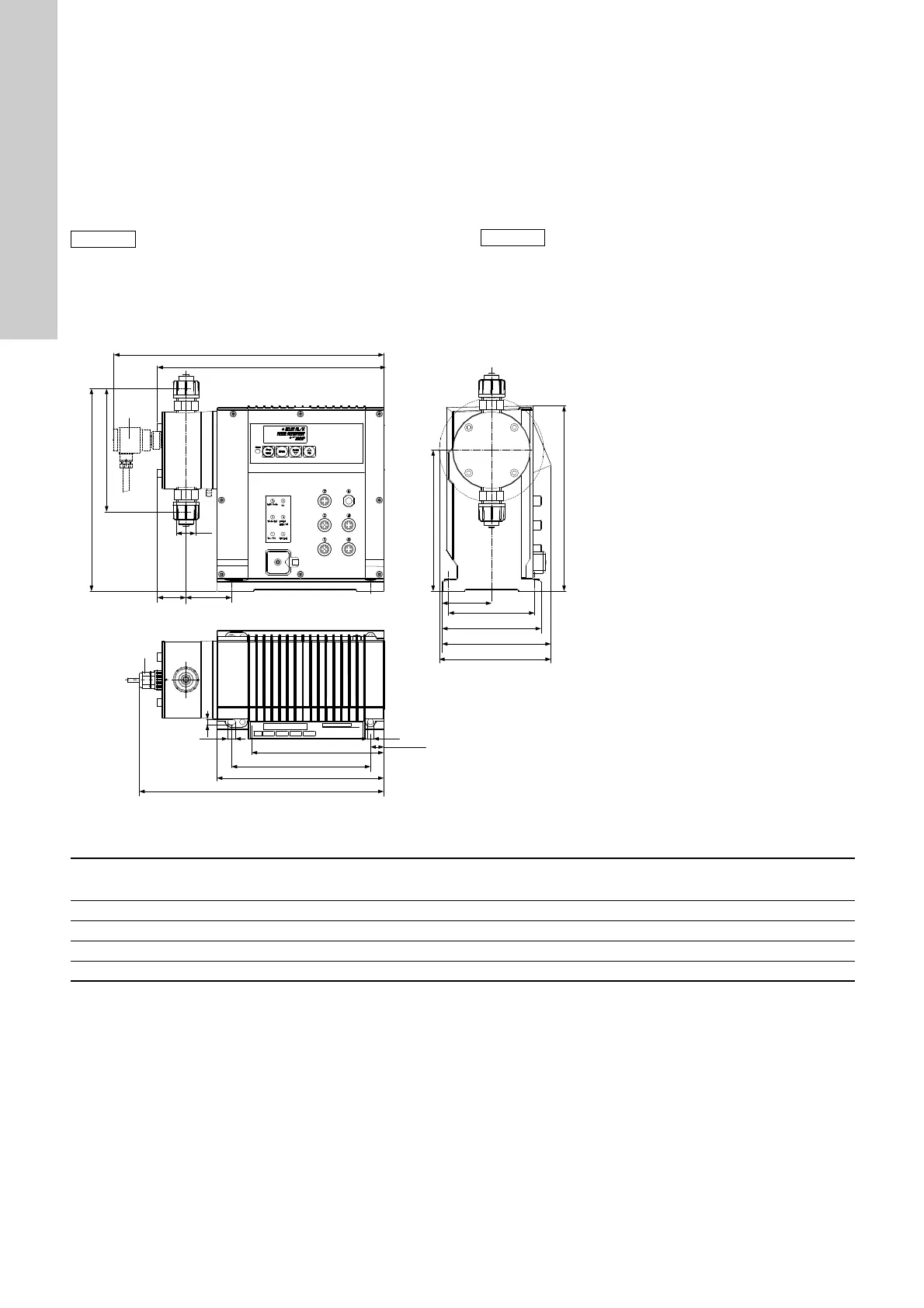

4.5 Boyut şemaları
Şekil 4 DDI 222
DDI 222 boyutları
Basınç kontrolü öncelikle pompayı korumak için
kullanılır. Bu fonksiyon, taşma vanasının yerini
almaz.
Vizkozitesi suya benzer sıvıların dozlanması için,
pompanın kalibre edilmesine gerek yoktur.
Çünkü pompa sistem basıncındaki değişikliklere
tepki verebilmektedir.
Vizkozitesi sudan farklı bir sıvının dozlanırken veya
yazılım güncelleştirmesinden sonra pompanın
kalibre edilmesi gereklidir.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Diyafram kaçak sensörü (opsiyonel)
DS: Bası nç sensörü (Debi Monitörü pompa opsiyonu)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1
H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
