Akım sinyali ve debi arasındaki tahsis doğrusaldır.
• 0-20 mA akım sinyali kontrolüyle, akım girişi ve akım çıkış
eğrisi 0 mA'da Q = 0'dan ve 20 mA'da Q
maks
. (Q
cal
) değer
çiftinden geçer (eğri 1a).
• 4-20 mA akım sinyali kontrolüyle, akım girişi ve akım çıkış
eğrisi 4 mA'da Q = 0'dan ve 20 mA'da Q
maks
. (Q
cal
) değer
çiftinden geçer (eğri 2a).
• Manuel veya kontak kontrolüyle, akım çıkışı eğrisi 4 mA'da
Q = 0'dan ve 20 mA'da Q
maks
. (Q
cal
) değer çiftinden geçer
(eğri 2a).
Q
maks
. için varsayılan ayar, 3 bar olarak varsayılan kalibrasyon
için maksimum dozaj debisidir.

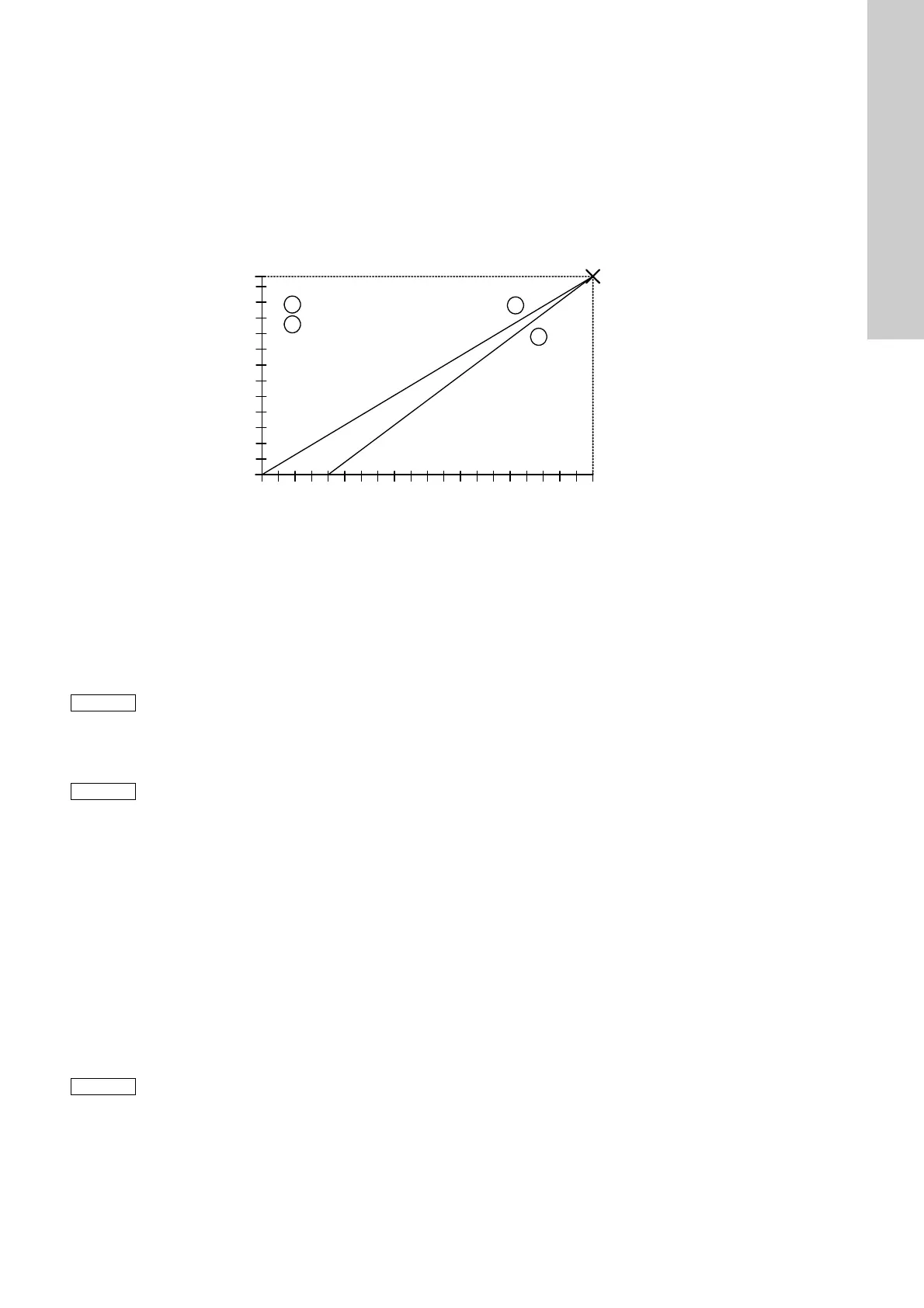

Şekil 36 Varsayılan ayarla akım girişi ve akım çıkı şı
9.9.1 Akım sinyali girişi ve çıkışın doğrudan ölçülmesi
Pompa çalışırken ölçüm, birinci fonksiyon seviyesinde
gerçekleştirilebilir. Maksimum debi Q
maks
. (Q
cal
) için veya ölçüm
değeri Q
seçim mA maks
. için ayarlanan mevcut değer artar veya
azalır.
Ölçümü ayarlama
1. Pompa çalışırken veya durdurulduğunda, yaklaşık 5 saniye
"Up" ("Yukarı") ok düğmesine basılı tutun.
– "0-20 mA" veya "4-20 mA", "Analog" ve "l/h" ("l/s") ekranda
yanıp söner.
2. Maksimum debi için ayarlı mevcut değeri arttırmak veya
azaltmak için "Up" ve "Down" ("Yukarı" ve "Aşağı") ok
düğmelerini kullanın.
Akım girişi / akım çıkışı eğrisi şimdi şu şekilde geçer:
• 0-20 mA (4-20 mA) akım sinyali kontrolüyle, akım girişi ve
akım çıkışı eğrisi 0 mA (4 mA)'da Q = 0'dan ve 20 mA'da
Q
seçim maks
. maksimum debi için ayarlanan mevcut değerden
doğrusal olarak geçer (eğri 1b ve 2b).
TM03 6675 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
maks.
varsayılan (Q
cal
)
Igiriş / Içı kış 0-20 mA
Igiriş 4-20 mA
Içıkış 4-20 mA,
manuel, kontak
Igiriş / [mA]
Not
0-20 mA ve 4-20 mA için parametreler birbirinden
bağımsızdır. Ölçüm parametreleri, ayarlanan ölçüm
moduna göre değiştirilir ve kaydedilir.
Ölçümden önce kullanılan mevcut akım kontrolünü
seçin (0-20 mA / 4-20 mA).
Not
Ölçüm, ayarlı mevcut giriş değerinden bağımsız
olarak ayarlanabilir. Ayarlanan akım giriş değerine
[mA] denk gelen dozaj debisi değeri [l/s] daima
ekranda görülmelidir.
Not
Ayarlanan ölçüm, pompaya kaydedilir.
Örneğin güç kapatıldığında değerler korunur ve ikinci
fonksiyon seviyesinde akım ölçümü çağrıldığında da
aktif olur.
