Ölçüm sonucu
Örnekte, aşağıdaki değerler L
d
and H
d
referans noktaları olarak
girilmiştir:
L
d
: mA
min.
= 6 mA, Q
seçim mA min.
= 10 l/s
H
d
: mA
maks.
= 16 mA, Q
seçim mA maks.
= 40 l/s.
Akım girişi / akım çıkışı eğrisi < 6 mA'da Q = 0'dan,
6 mA'da Q = 10 l/s'den 16 mA'da Q = 40 l/s'ye ve >
16 mA'da Q = 40 l/s'den geçer (eğri 1d).
Aynı şekilde, negatif eğrili akım ölçümü girmek de mümkündür.
Bunun için, L referans noktası değer çifti için öncelikle daha
küçük mA değeri ardından H referans noktası girilmelidir.
Örnekte, aşağıdaki değerler L
e
and H
e
referans noktaları olarak
girilmiştir:
L
e
: mA
min.
= 2 mA, Q
seçim mA min.
= 60 l/s
H
e
: mA
maks.
= 16 mA, Q
seçim mA maks.
= 10 l/s.
Akım girişi / akım çıkışı eğrisi şimdi < 2 mA'da Q = 0'dan,
2 mA'da Q = 60 l/s'den 16 mA'da Q = 10 l/s'ye ve >
16 mA'da Q = 10 l/s'den geçer (eğri 1e).

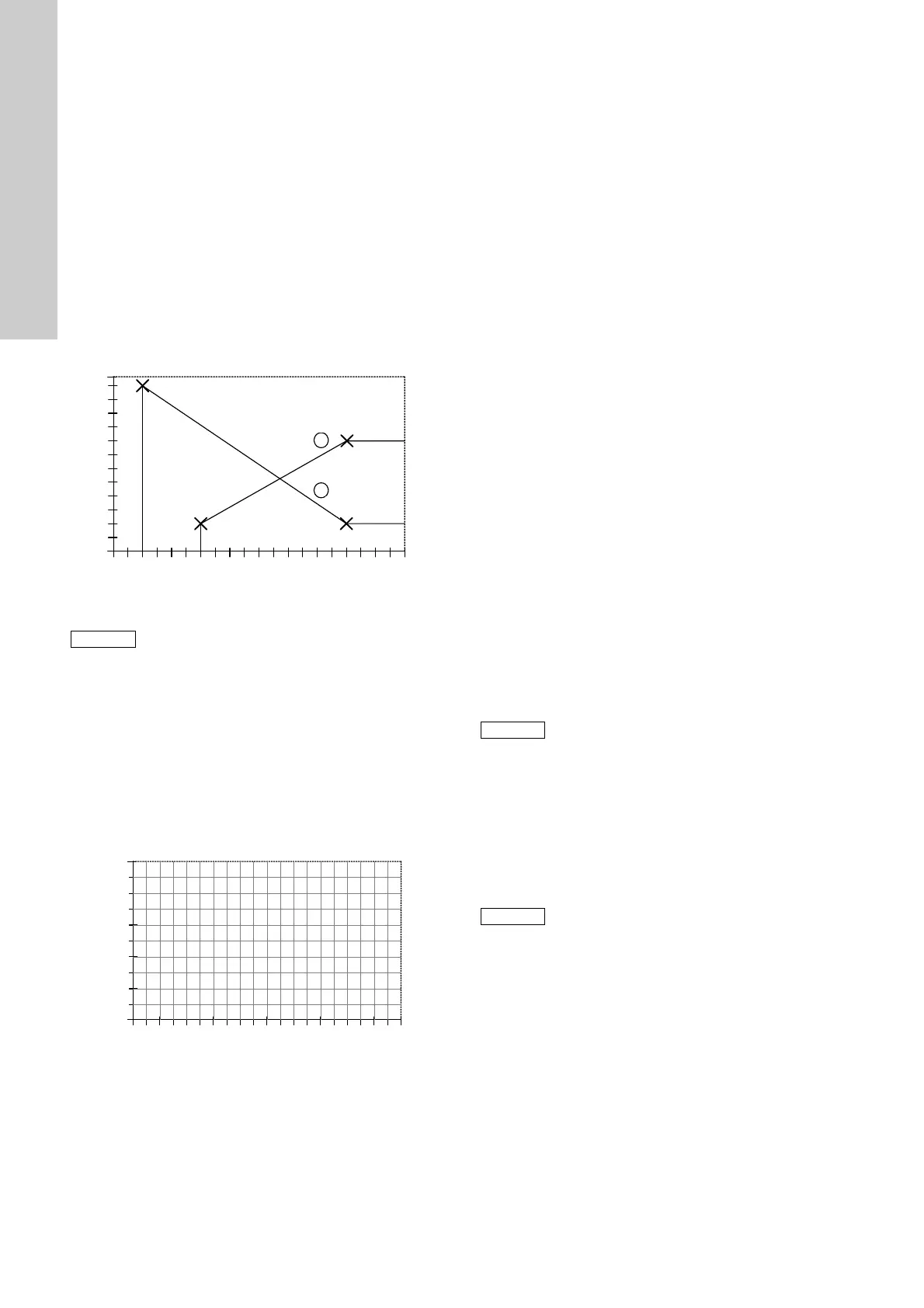

Şekil 40 Ölçüm sonucu
Ayarlanan akım ölçümünü, akım girişi / akım çıkışı için
aşağıdaki şemaya not edin:
1. Çalışma bölgeniz için Q [l/s] eksenini etiketleyin.
2. Değer çiftleriyle referans noktalarınızı şemada işaretleyin:
L: mA
min.
/ Q
seçim mA min.
ve
H: mA
maks.
/ Q
seçim mA maks.
.
3. Eğriyi L'den H'ye kadar çizgi olarak çizin:
Q
seçim mA min.
'den mA eksenine dikey olarak, ve
Q
seçim mA maks.
'tan diyagramın kenarına kadar yatay olarak.
Şekil 41 Akım girişi / akım çıkışı şeması
9.10 Debi Monitörü
9.10.1 Uygulama notları
Gaz ihtiva eden sıvıların (H
2
O
2
, klor beyazlatıcı maddeler)
dozlanması
•Güçlü bir çalışma için, izin verilen hatalı strok sayısını 10'un
üzerinde bir değere ayarlayın.
Antiskalantın dozlanması (viskozite 20 mPa s'den yüksek)
• Yüksek viskozitede sıvılar için yay yüklü vanalar kullanı n.
• Viskoz sıvıların dozlanması için, bakınız bölüm
1.3.10 Dozlama sıvısı.
Viskoz sıvıların dozlanması
• 20 mPa s'den yüksek viskoziteye sahip sıvılar için, yay yüklü
emiş ve basma vanaları önerilir.
Seri ve zamanlayıcı için
• İzin verilen hatalı strok sayısını, çalışma stroku sayısından
düşük bir değere ayarlayın.
• Pompa durdurulmuşken, basma hattındaki basınç 2 bar
minimum basıncın altına düşerse (örneğin basınç yükleme
vanasında bir kaçak olması durumunda), gereksiz hata
mesajlarını önlemek için izin verilen hatalı strok sayısını
arttırın.
Bir basınç yükleme vanasıyla karşı basınç sağlayın:
•Çalıştırdıktan 2-3 hafta sonra karşı basıncı kontrol edin.
– 2 bar altına düş
erse, basınç yükleme vanası yeniden
ayarlanmalıdır.
– Debi sabit değilse (örneğin kontak veya analog kontrol
durumunda), küçük debiler bile minimum basıncın veya
minimum basıncın altına düşmemelidir.
9.10.2 Debi Monitörünü Ayarlama
Basınç sensörünün (varsa) bir dozaj kontrolörü olarak çalışması
için, dozaj kontrolörü açılmalıdır.
Aşırı basınç durumunda ve pompa kapatma basıncını ayarlamak
için pompanın kapatılmasını sağlamak amacıyla, basınç kontrol
fonksiyonu açılmalı ve ayarlanmalıdır.
Takılı basınç sensörü yoksa, pompa motor akımından basıncı
belirler.
Dozaj kontrolörünü açma
Menü öğesi "flow" (akış) açılır.
– Ekranda "flow OFF" ("akış kapalı") görülür.
1. "Up" ("Yukarı") düğmesine basın.
– Ekranda "flow ON" ("akış açık") görülür.
– Dozaj kontrolörü aktif hale getirilmiştir.
Basınç kontrol fonksiyonunu açma
1. "Menu/Info" ("Menü/Bilgi") düğmesine basın.
– Menü öğesi "P" açılır.
– Ekranda "P:OFF" ("P:Kapalı") yazısı görülür.
2. "Yukarı" düğmesine basın.
– Ekranda "P:ON" ("P:Açık") yazısı görülür.
– Basınç kontrol fonksiyonu aktif hale gelmiştir.
TM03 6683 4506
Pompanın maksimum debisi aşılmamalıdır!
TM03 6614 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
1d
50 l/h
20 l/h
Q
select mA max. d
40 l/h
10 l/h
30 l/h
1e
Q
select mA max. e
Q
select mA min. d
Q
select mA min. e
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in/out
[mA]
Q [l/h]
L: Q
select mA min.
= ____ / ____mA
min.
H: Q
select mA max.
= ____ / ____mA
max.
Q
kal
L: Q
seçim mA min.
____/____ mA
min.
H: Q
seçim mA maks.
____/____ mA
maks.
Hassasiyet açısından gereksinimleri yüksek olan
uygulamalar için, basınç kontrol fonksiyonu bir
basınç sensörüyle kullanılmalıdır.
Bu menü öğesi sadece basınç sensörü bir kez tespit
edilmişse görülür.
