中文 (CN)
587
4.3 概述
DDI 222是一种配置一个EC电机(无刷直流电机)作为驱动器和电子
功率控制的计量泵。 该泵的操作是通过一个用户友好菜单结构中的
对角显示来完成。
该泵包含了一个过压安全装置。 当超出设定的断开压力时，水泵会
自动停机。
DDI 222有多种版本。 亦可参见章节
1. 概述
。
可选配置:
该泵亦可配以下功能:
• 隔膜泄漏传感器(MBS)
• PROFIBUS界面。
对泵的各功能在此做出描述，但所述功能仅适用于相关版本。

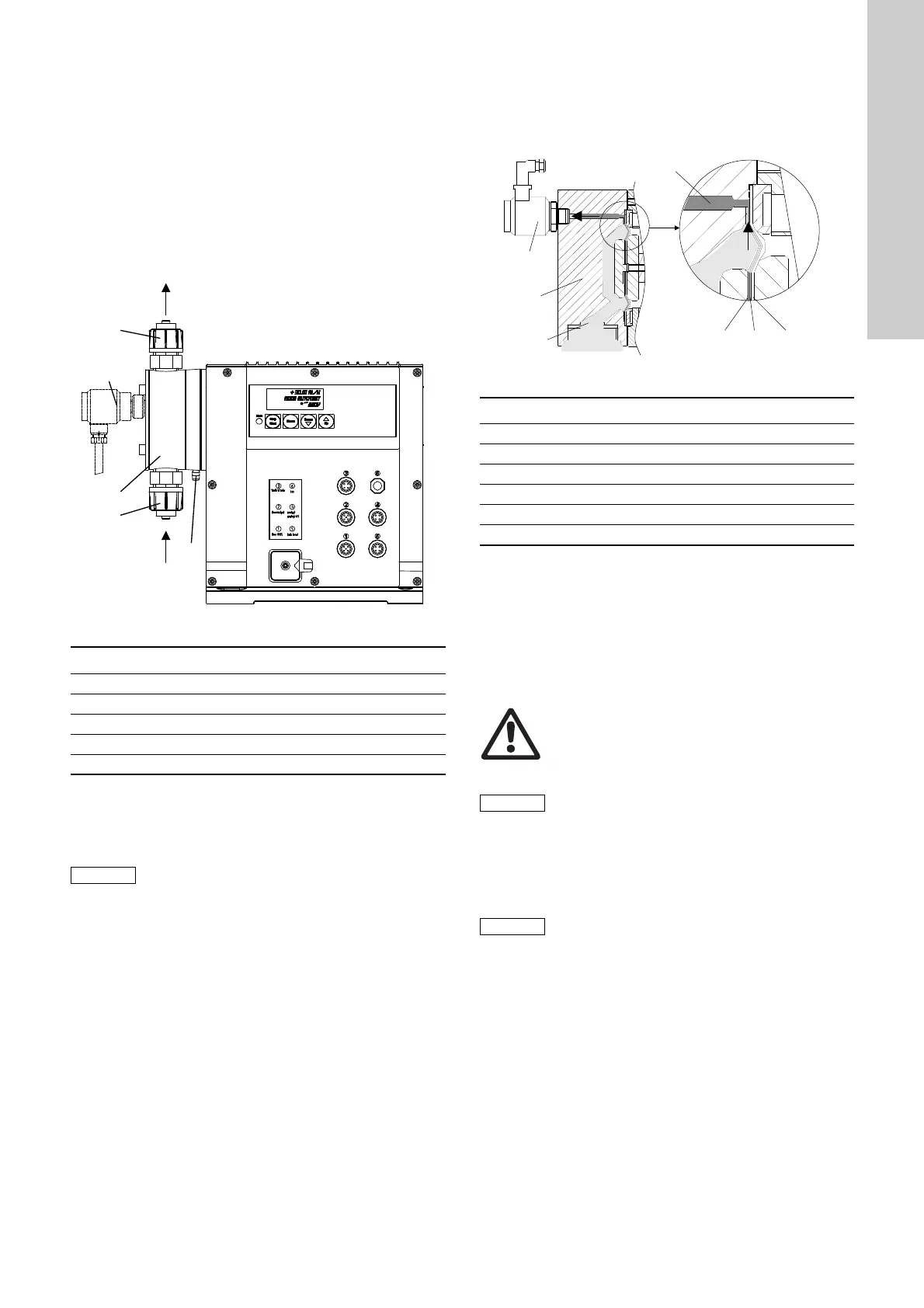

图 2 DDI 222
4.3.1 HV 变量泵 适用于粘度大于水的液体
所有HV变量泵均配置了开放压力为 0.1巴(或压力侧0.8巴) 的弹簧加
载 DN 20阀门和用于连接PVC软管19 x 27的接头。
DDI 60-10有一个特殊的计量泵头。
4.4 安全功能
4.4.1 隔膜泄漏探测 (选配)
带隔膜泄漏信号的泵配置一个特殊的计量泵头，泵头内有一套隔膜
装置和一个压力开关。 交货时压力开关(1号插座)已经装配并连接到
泵上。
图 3 带一套隔膜装置和一个压力开关的计量泵头
隔膜出现泄漏情况下:
• 计量介质进入工作隔膜和保护隔膜之间并通过信号隔膜传送到信
号开关。
• 在下一次压力冲程时，压力被施加到压力开关上，该开关被打
开。 泵指示一次错误信号但继续工作。
• 电子原件有两个触点可用，比如可以用来触发报警信号或是停
机。
• 在紧急模式中，水泵可以在短时间内继续工作。
4.4.2 压力控制
DDI 222 型泵配有压力控制功能。 压力大小可以从电机的电流消耗
计算得出，或者在装有压力传感器时从泵头中直接测出(流量监控器
选项)。 达到一个用户规定的压力值时，水泵自动关机。
该功能保护水泵，但不能保护系统。 建议用一个过流阀来提供对系
统的保护。
该功能可以在电子设备的二级功能水平下启用或停用。
TM03 6661 4506
位置 组件
3a 吸入阀
3b 排出阀
2泵头
D MBS压力开关 (选项)
H 排水口
注意HV变量泵的外部尺寸不同于标准泵，因此可能要
求配置其它尺寸的连接管路!
TM03 6611 4506
位置 组件
2泵头
D 压力开关
L 计量介质
Q1 工作隔膜
Q2 信号隔膜 (中间层纤维材料制成)
Q3 保护隔膜
警告
如果计量液体进入泵壳，存在爆炸危险！
如果隔膜可能损坏，不要将泵连接到电源！ 然后继续
按照章节
10.5 隔膜破损
所述进行操作！
在每次探测到隔膜泄漏后，必需检查压力开关。
如果压力开关的隔膜已经破裂或受计量介质影响，
必须更换压力开关。
为了保护水泵和系统免受累积过压，在排出管路上装
配一个过流阀。
