中文 (CN)
592
• 安装吸入管路时需要注意的事项:
– 保持吸入管路越短越好。 避免管路缠绕。
– 在必要情况下，尽量采用大弯而避免管路折角。
– 总是往上朝吸入阀方向安装吸入管路。
– 避免回路，因为回路内可以产生气泡。

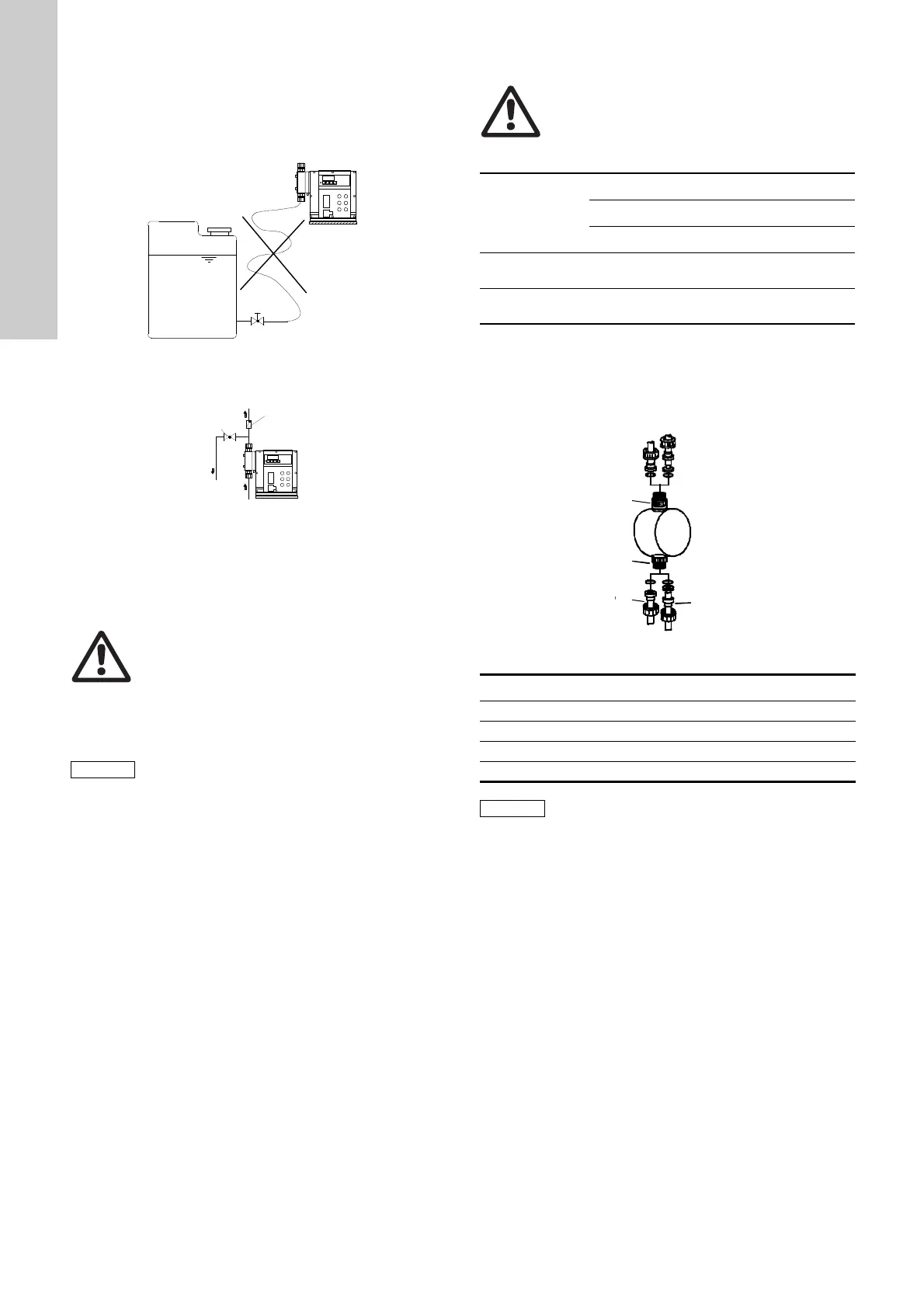

图 13 吸入管路的安装
• 在排入管路较长的情况下，在排出管路上装一个止回阀(12i)。
图 14 配止回阀的安装
5.5 软/硬管的连接
5.5.1 概述
吸入管路最大长度
• 5米适用于标准泵型计量介质粘度近似于水和安装一个脉动阻尼
器。
• 1.2米适用于计量介质的粘度高于水时。
• 1.2米适用于带流量监控器 (标准版DDI 60-10为2米)，
计量介质粘度近似于水和未安装脉动阻尼器。
5.5.2 软/硬管的尺寸
最小内直径
5.5.3 吸入管路和排出管路的连接
• 将吸入管路连接到吸入阀(3a)。
– 将吸入管路安装到水箱内，使得底阀位置保持在水箱底面之上
5-10毫米处，或是可能发生沉淀水平面之上5-10毫米处。
• 将排出管连接到排出阀(3b)。
图 15 吸入管路和排出管路的连接
TM03 6672 4506TM03 6673 4506
警告
为保护计量泵避免过压工作，在排出管路上装一个通
流阀。
保持所有管路免受牵拉!
防止管路出现回路和环扣!
保持吸入管路越短越好!
计量液体必须向着与重力相反的方向流动!
接触化学物品时遵守化学制造商的安全说明!
小心
与计量介质接触的部件所产生的阻力大小与介质、介
质的温度和工作压力有关。 确保与介质接触的部件在
工作条件下与计量介质不会发生化学反应!
只能使用规定型号的管路!
12i
11i
警告
留意所用管路的压力状态。 切勿超出入口压力的最大
允许极限和排出管路的压力允许状态!
泵型
泵版本
标准 HV 变量
[毫米] [毫米]
DDI 60-10
吸入端: 9
排出端: 6
吸入端: 19
排出端: 13
DDI 150-4 13
吸入端: 19
排出端: 13
TM03 6235 4506
位置 组件
3a 吸入阀
3b 排出阀
C 硬管连接
D 软管连接
小心
遵守章节 1. 概述 中规定的压力极限值!
A
B
C
D
3b
D
C
3a
