8. 运行
8.1 控制和显示单元

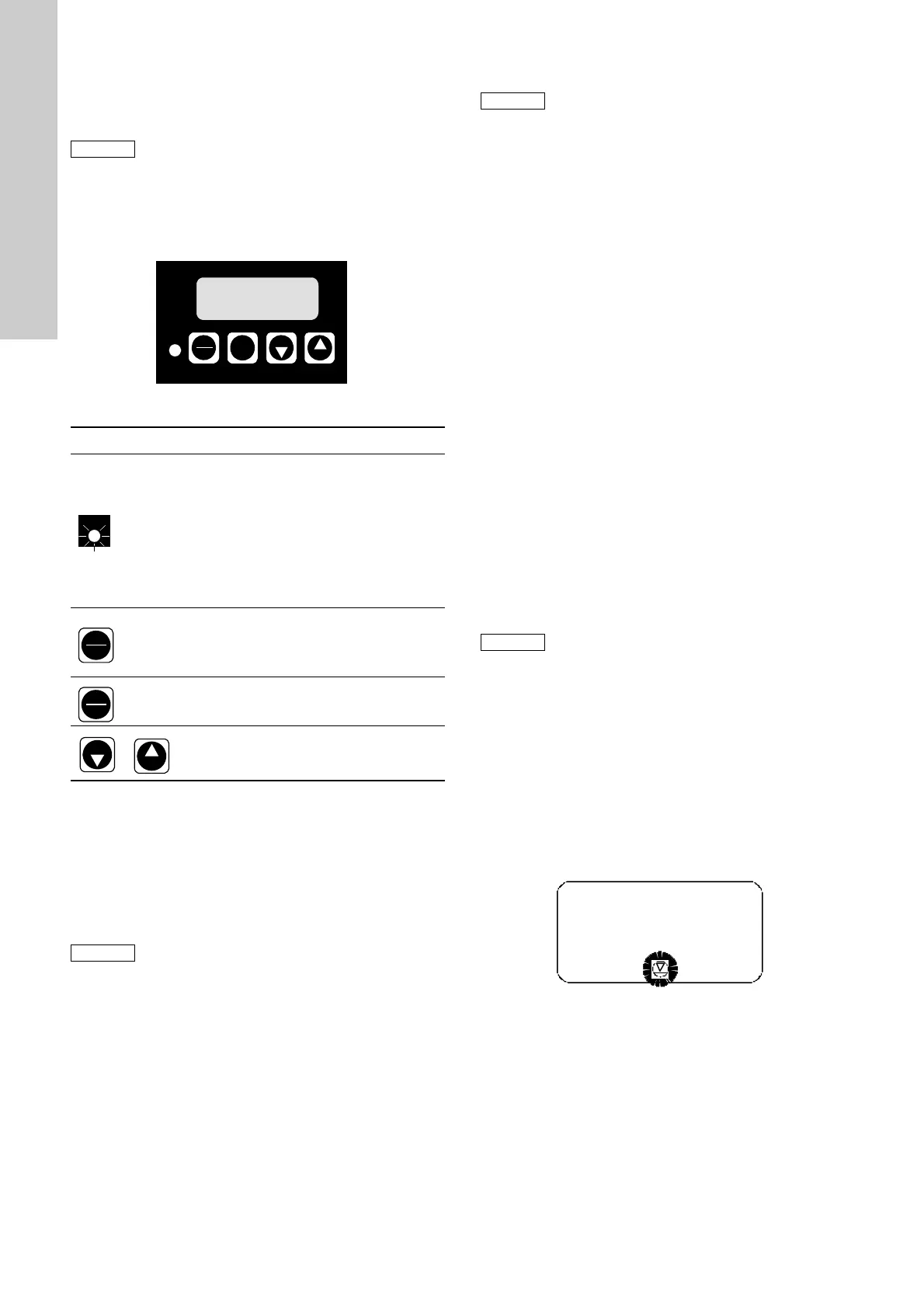

图 17 DDI 222 的显示
8.1.1 显示测试
水泵在接通电源时自动执行一次显示测试。 LCD的所有程序段接通
3秒时间，然后显示软件版本数2秒时间。
8.1.2 显示指示器
在接通电源时(如果水泵先前处于停止状态)和水泵运行期间，
显示计量流量的设定值。 触点控制时显示设定的毫升/触点值。
8.2 接通/切断电源
• 启动水泵时，接通电源。
• 水泵停机时，切断电源。
9. 如何使用控制单元
9.1 菜单水平
控制单元中用到的菜单水平
• 初级功能水平: 用来对水泵的运行模式进行选择和设置
(手动、触点、模拟)，执行批量和定时功能以及启动水泵。
• 二级功能水平: 用于其它功能的设置和浏览、批量和定时功能的
选择和设置，以及进入密码设置以保护水泵设置免受意外或未经
授权的访问。
• 服务水平: 用于设置泵型和计量流量显示单元(升/小时或
加仑/小时)，以及输入和输出的设置。
保存用户设置
水泵的设置每10分钟自动保存，在切断电源供应后被保存的设置仍
然保持不变。
9.2 控制单元的一般功能
9.2.1 吸入
如果按(启动/停机)按钮超过1秒钟时间，只要是在该按钮被按下的
时间内，水泵切换到连续运转状态(例如用于吸入)。
无论选择何种运行模式都能执行此项功能。
(在批量或定时模式时，水泵必需首先停机。)
9.2.2 锁定"运行"
水泵可以被锁定以免手动停机。
当这一功能(服务水平)被激活时，水泵开始以现行设置状态运行，
且不能通过"启动/停机"按钮停机。
此时仍然可以通过"启动/停机"按钮来获悉错误信息。
锁定"运行"激活时水泵的停机
• 如果连接远程开/关，使用远程停机。
• 切断水泵的电源供应。
9.2.3 二级水箱液位信号
此功能用于在水箱将要排空之前发出警告，以及在水箱排空时关掉
水泵。 使用低液位信号时，确保吸入管路上装有两个浮子开关。
低液位信号
低液位信号可以是一个错误信号，或是3号插座上的一个低液位信
号。 如果是低液位信号，则1号继电器必需被设置到
"低液位信号"。 见
6. 电气连接
和
9.7.1 修改开关分配
。
当相应的浮子开关触点关闭时，
• 错误信号继电器或低液位信号继电器接通，但水泵仍未被关掉。
• LED红灯闪烁。
• 显示单元上缺水信号灯闪烁。
图 18 显示: 低液位信号
一旦错误被排除，
• 错误信号继电器或低液位信号继电器断开。
• 水泵回到错误发生之前的状态。
在隔膜发生泄漏时，计量介质可能会通过位于水泵和
计量泵头之间的中间法兰的孔内渗出。 泵的外壳密封
可以在短暂时间内保护外壳以内的部件免受泵送液体
的损害(取决于液体的类型)。 有必要定期检查(每日)液
体是否从中间法兰渗出。
见章节
10.5 隔膜破损
。
为达到最大安全，我们建议使用配备隔膜泄漏探测功
能的泵版本。
TM03 6257 4506
元件 说明
发光二级管(LED)
• 泵停止时显示红灯。
• 泵启动后显示绿灯并在每一吸入冲程时间内
短暂熄灭。
• 当泵远程切断电源时显示黄灯。
• 错误信号时红灯闪烁。
• 在出现错误信息和水泵运转时闪烁红/绿灯，
或在错误纠正后重新启动。
• 水泵处于菜单模式时熄灭。
"启动/停机"
• 用此按钮启动或停止泵机。
• 错误信号可以通过按下"Start/Stop"
(启动/停机)按钮获悉。
用"Menu/Info" (菜单/信息)按钮在运行模式之间
进行切换。
用显示单元的"Down" (下) 和"Up" (上)按钮改变
变量大小。
在接通泵的电源之前，检查泵是否正确安装。
见
5. 安装
和
7.1 初始启动/后续开机
。
首先阅读以下章节:
5. 安装
，
7. 启动/停机
和
7.2 泵的操
作
。 本节只对附加内容作出描述。
在"批量手动"时，不应该锁定"Run" (运行)按钮，因为此
时水泵是以连续操作形式运行。
TM03 6596 4506
