9.11 批量菜单/批量模式
在批量模式中，水泵以预先确定的流量大小来泵送一个预先规划的
批量总量。 批量可以手动计量或通过外部触点信号来计量。
对批量模式的控制是在初级和二级功能水平完成。
• 在二级功能水平内设置批量的排量。
• 在初级功能水平内激活排量功能。
批量的排量设置范围:
0.0 - 999.9 ml / 1.00 - 99.99 l / 100.0 - 999.9 l。
设置批量计量

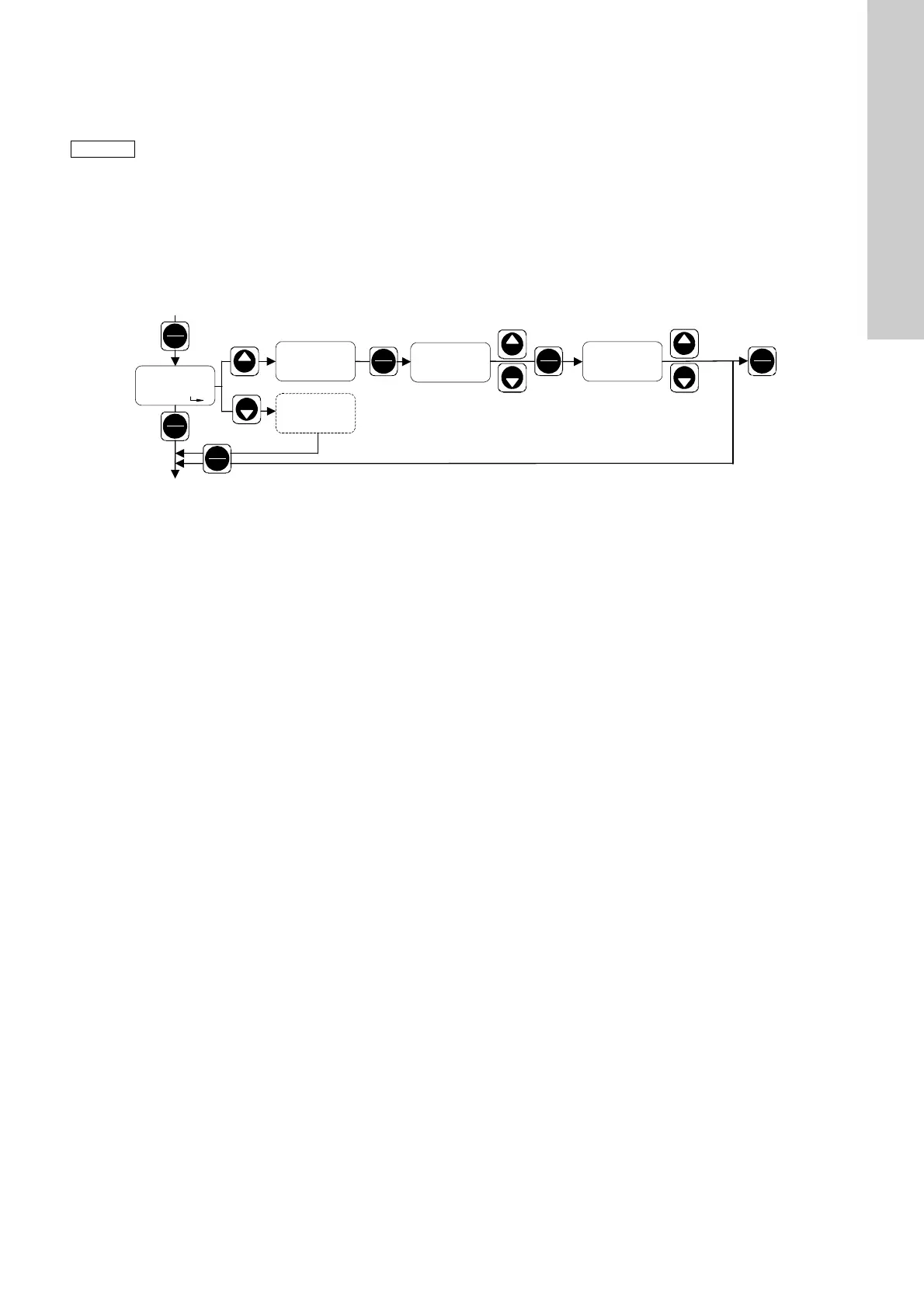

图 51 设置批量计量
在二级功能水平，"OFF B"出现在显示单元内。
1. 按"Up" (上)按钮。
– "ON B"出现在显示单元内。
2. 按"Start/Stop" (启动/停机)按钮。
– 最近设定的流量值出现在显示单元内。
3. 用"Up" (上)和"Down" (下)按钮输入用户需要的流量值。
4. 按"Start/Stop" (启动/停机)按钮。
– 最近设定的批量排量出现在显示单元内。
5. 用"Up" (上)和"Down" (下)按钮输入用户需要的批量排量。
• 按"Menu/Info" (菜单/信息)按钮(确认设置并跳到下一菜单条目)，
或
• 按"Start/Stop" (启动/停机)按钮
(确认设置，关闭二级功能水平)。
执行批量计量。
• 在初级功能水平内，"Batch manual"(批量手动)和
"Batch contact" (批量触点)菜单项目下仅显示批量功能。
• "Stop" (停机)和当前批量排量出现在显示单元。 LED红灯亮。
用"Menu/Info" (菜单/信息)按钮来选择
• "Batch manual" (批量手动)，或
• "Batch contact" (批量触点)。
激活批量模式
批量手动
批量计量由手动触发。
• 按"Start/Stop" (启动/停机)按钮。
– LED和"Stop" (停机)节段关闭，"Run" (运行)出现在显示单元。
– 当前批量的排量被计量。
批量触点
批量计量由一个外部触点信号触发。
激活批量触点功能:
• 按"Start/Stop" (启动/停机)按钮。
– LED绿灯亮，"Stop" (停机)节段关闭，"Run" (运行)出现在显示
单元。
当接收到外部触点信号时，"Run"显示单元(运行)闪烁。
• 当前批量的排量被计量。
批量计量期间
仍需被计量的批量排量出现在显示单元内。
显示已经计量完毕的批量排量:
• 按"Down" (下)按钮。
显示批量的总排量:
• 按"Up" (上)按钮。
批量计量期间水泵的停机/启动
水泵停机:
• 按"Start/Stop" (启动/停机)按钮，或
• 操纵远程开关。
如需再次重新启动水泵，
• 按"Start/Stop" (启动/停机)按钮。
– 继续预先设定的批量循环。
– 如果是"触点"定时，则还必需接收到一个外部触点信号。
取消批量功能
1. 打开二级功能水平。
2. 反复按"Menu/Info" (启动/停机)按钮。
– "ON B"出现在显示单元内。
3. 按"Up" (上)按钮。
– "OFF B"出现在显示单元内。
– 批量功能被取消。
计量错误危险!
如果水泵/系统无监控，在错误发生时，可能不足或过
度引发使用触点输入的批量计量。 对系统的保护必需
做到充分有余。
