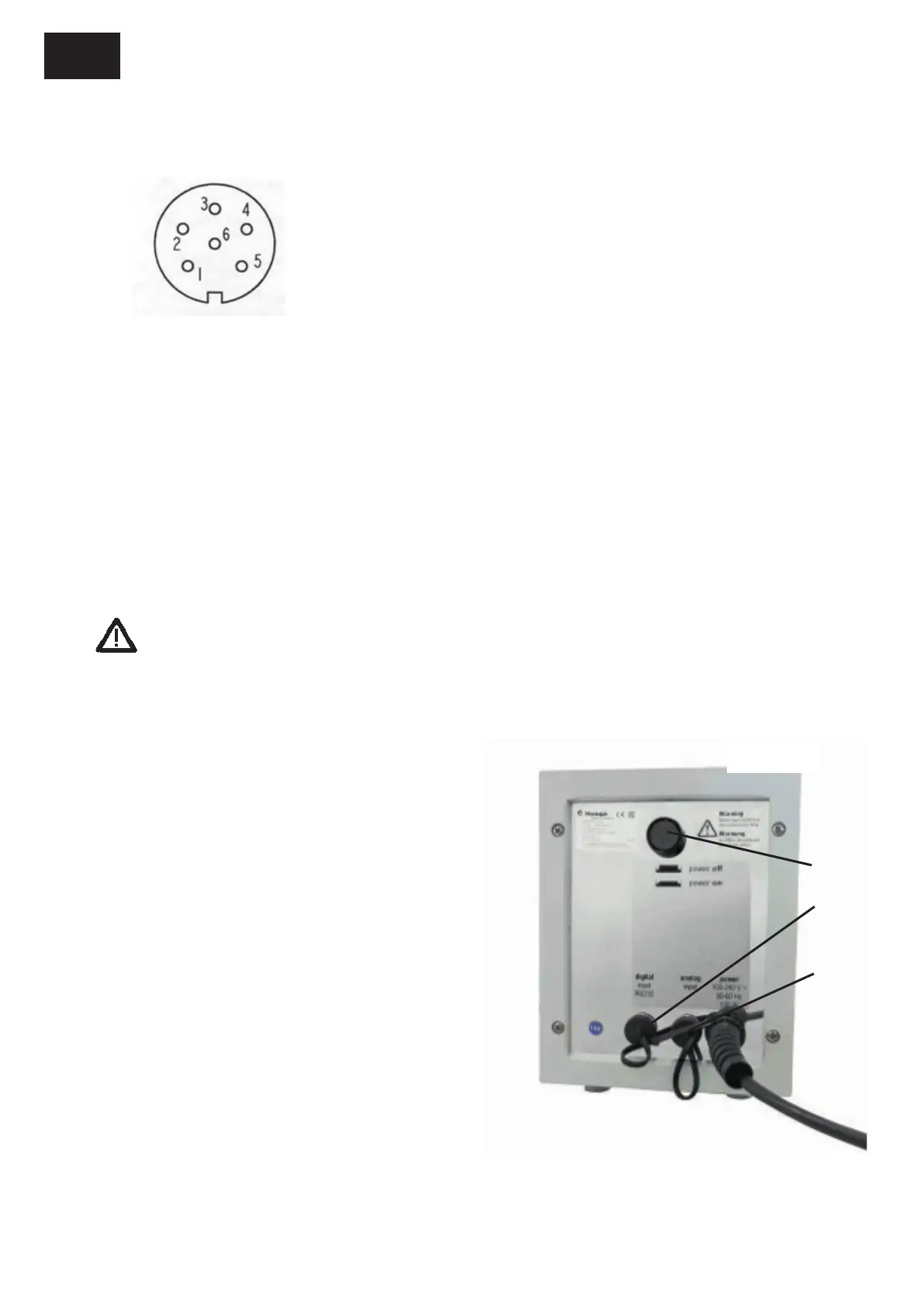

Ocupación del casquillo de interfaz (37):
- El casquillo de interfaz se encuentra en la parte trasera del accionamiento de la bomba.
Ocupación de pines:
PIN 1 = +5 V
PIN 2 = Start /Stop
PIN 3 = 0-I0 V
PIN 4 = sentido de giro
PIN 5 = 0 V (GND)
PIN 6 = 4-20 mA
Vista sobre los extremos de conexión
- Utilice únicamente enchufes del tipo de protección IP 67 (conector de 6 polos 99-5121-15-06)
Nº de pedido Heidolph 14-010-006-81 para garantizar la protección contra salp
icaduras de
agua.
- Ocúpese de que el enchufe lo conecte un técnico.
9. PD 5201, PD 5206 (Figuras 47, 48)
- Los accionamientos de bomba PD 5201 y PD 5206 están protegidos a prueba de salpicaduras
de agua (IP 55).
Los casquillos de interfaz (37 y 39) han de estar enchufados con un conector de
interfaz, o cubiertos con una tapa en caso de no utilización, para que exista la
protección contra salpicaduras de agua.
9.1. Funciones estándar
- El equipo se conecta mediante el interruptor a la
red (29) situado en la parte trasera.
- Con la conexión se inicia un test interno realizado
por el sistema de control del procesador. Las
siguientes indicaciones irán apareciendo
sucesivamente:
- Se encienden todas las barras del display (41) y
todos los LEDs de Select.
- Se indica el cabezal de la bomba ajustada, por
ej. „Pu 1."
- Se indica la transcripción de mecanismo, por ej.
„5.066".
- Se indica el diámetro interior de tubo
preseleccionado, por ej. „3,1".
- Se indica la carrera de retorno por ej. „r on".
