- En el display (41) aparece el cabezal de la bomba por ej. „Pu 1".
- Pulse mediante las teclas de flecha (35) hasta que aparezca „r on" o „r off ".
- „r on" conecta la carrera de retorno, „r off" desconecta la carrera de retorno.
- Confirme el modo seleccionado pulsando sobre Select (36).
9.4. Interfaces (Figura 49)
9.4.1. Interfaces analógicos
- El casquillo de interfaz analógico (37) se encuentra situado en la parte trasera del equipo.
- Mediante el interfaz analógico integrado se puede controlar externamente la bomba.
Con una tensión de mando de 0-10 voltios para la velocidad de 0 a máx.
Tensión de mando
PD 5201
PD 5206
0 - 0,9 V
0 [1/min]
0 [1/min]
1 V
5 [1/min]
24 [1/min]
10 V
120 [1/min]
600 [1/min]
O con una corriente de mando de 4 - 20 mA para la velocidad de 0 a máx.
Corriente de mando
PD 5201
PD 5206
0 - 4,9 mA
0 [1/min]
0 [1/min]
5 mA
5 [1/min]
24 [1/min]
20 mA
120 [1/min]
600 [1/min]
- Nivel TTL 0 V = marcha a la derecha, nivel TTL 5 V = marcha a la izquierda
- ImpulsoTTL 5 V sirve para conectar y se desconecta con el siguiente impulso. Esta función
existe siempre (por tanto, también en el funcionamiento interno).
- Para el control del sentido de giro y la conexión / desconexión existe también a disposición en
el casquillo de interfaz (37) una tensión de 5 V, para poder conectar mediante contactos
exentos de potencial.
- El reconocimiento del interfaz analógico se efectúa con una tensión de 0,2 V o con una
corriente de 4 mA; en el display se indican las letras EA. Mientras se está controlando el
accionamiento de la bomba a través del interfaz analógico, la indicación del display no está
activa y, de la teclas, la única activa es la tecla Start/Stop.

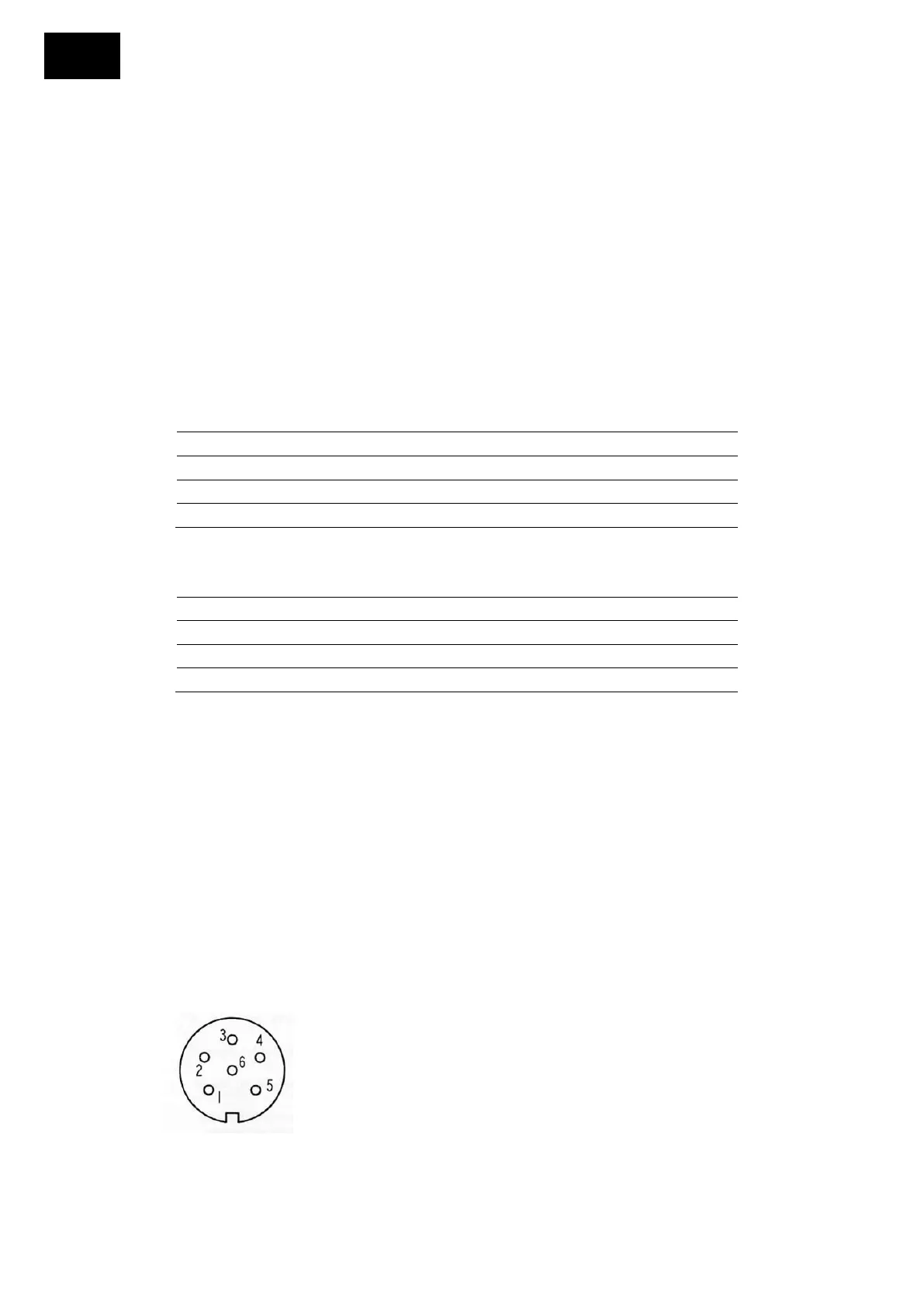

- Ocupación del casquillo de interfaz (37):
PIN 1 = +5 V
PIN 2 = Start/Stop
PIN 3 = 0-10 V
PIN 4 = sentido de giro
PIN
5 = 0 V (GND)
PIN 6 = 4-
20 mA
Vista sobre los extremos de conexión
Fig. 49
