tête de pompe (3) en position horizontale (la sortie du tuyau est dirigée vers la gauche) et
serrer la vis de serrage (10).
-
3. Placer le tuyau - pompe péristaltique
3.1. Généralités
Veillez à ce que uniquement un tuyau, dont les parois ont la bonne épaisseur, soit
monté dans la pompe péristaltique car sinon le tuyau risque d'être détruit, la pompe
risque de ne pas démarrer ou alors la pompe péristaltique ne peut pas refouler.
L'épaisseur des parois du tuyau adaptée à la pompe péristaltique est indiquée dans le
tableau suivant :
Epaisseur de paroi en mm
1,6
2,5
SP quick
527-11100-00
527-11300-00
SP standard
523-43010-00
523-43030-00
SP vario
523-45110-00
523-45110-00
3.2. Choix du matériau du tuyau
En ce qui concerne le choix des tuyaux, leurs propriétés
et leur résistance chimique, référez-vous au Chapitre C.

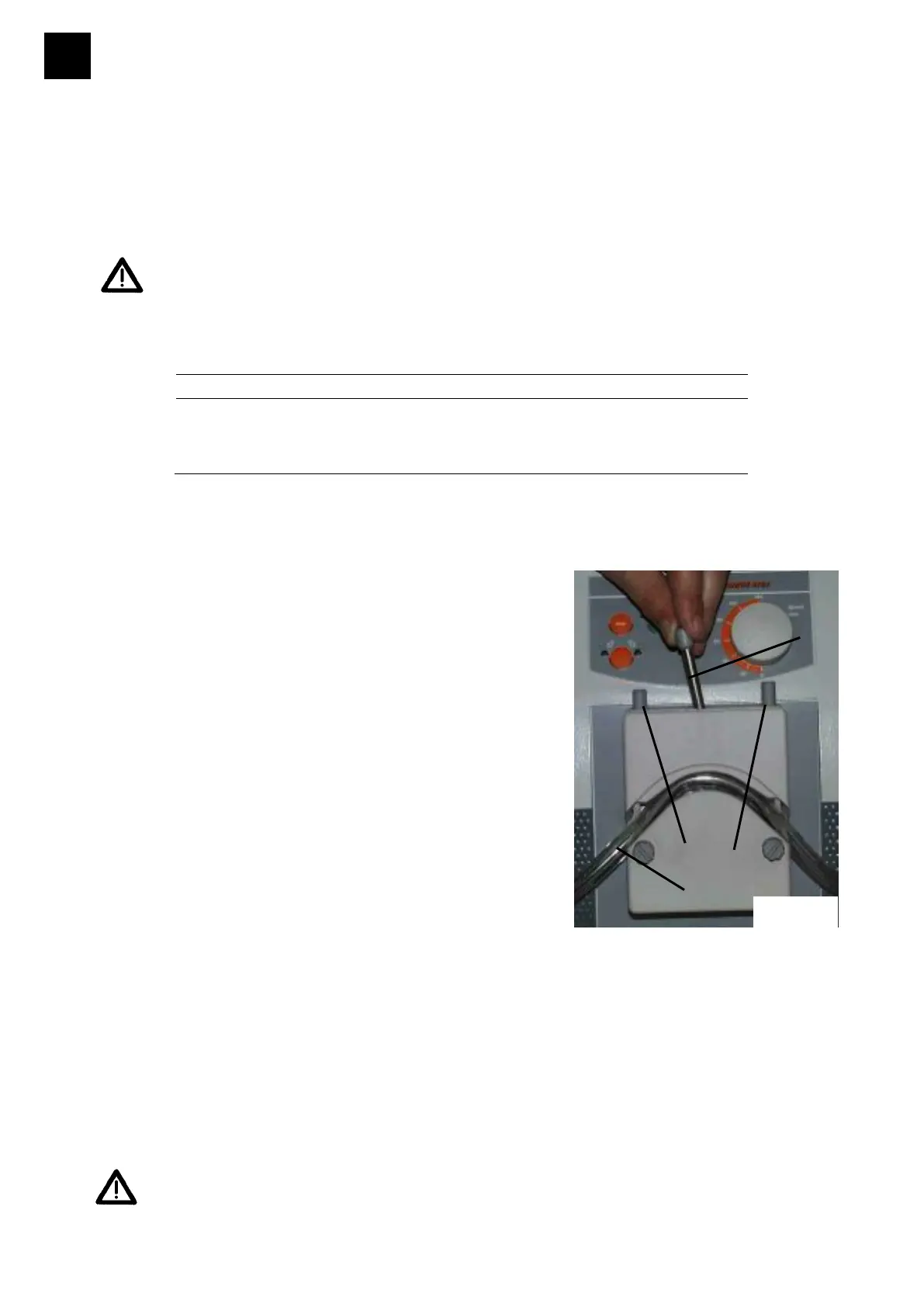

3.3. SP quick (Illustration 25)
- La SP quick est équipée d'un mécanisme de montage
rapide.
- Rabattre le levier (18) vers la gauche et ouvrir le caisson
à tuyaux.
- Tourner les vis de serrage (19) vers la gauche jusqu'en
butée.
- Placer le tuyau (17) dans l'ouverture en forme de
cro
issant de la tête de pompe.
- Rabattre le levier (18) vers la droite pour fermer le
caisson à tuyaux
- Vérifier le bon réglage du serrage du tuyau par de courts tests
- Le tuyau (17) ne doit pas se promener pendant que le rotor est en mouvement
- Pour régler le serrage du tuyau, arrêter la pompe et renforcer le serrage du tuyau en vissant
les deux vis de serrage (19) vers la droite quand le caisson est ouvert.
- Fermer le caisson à tuyaux et vérifier le bon réglage du serrage du tuyau par de courts tests.
Répéter cette procédure, le cas échéant.
Ne pas forcer pour fermer du fait que le serrage du tuyau n'a pas encore été réglé et
que le tuyau risque d'être écrasé si le serrage du tuyau n'est pas réglé correctement.
Illu. 25
19
17
18
-
