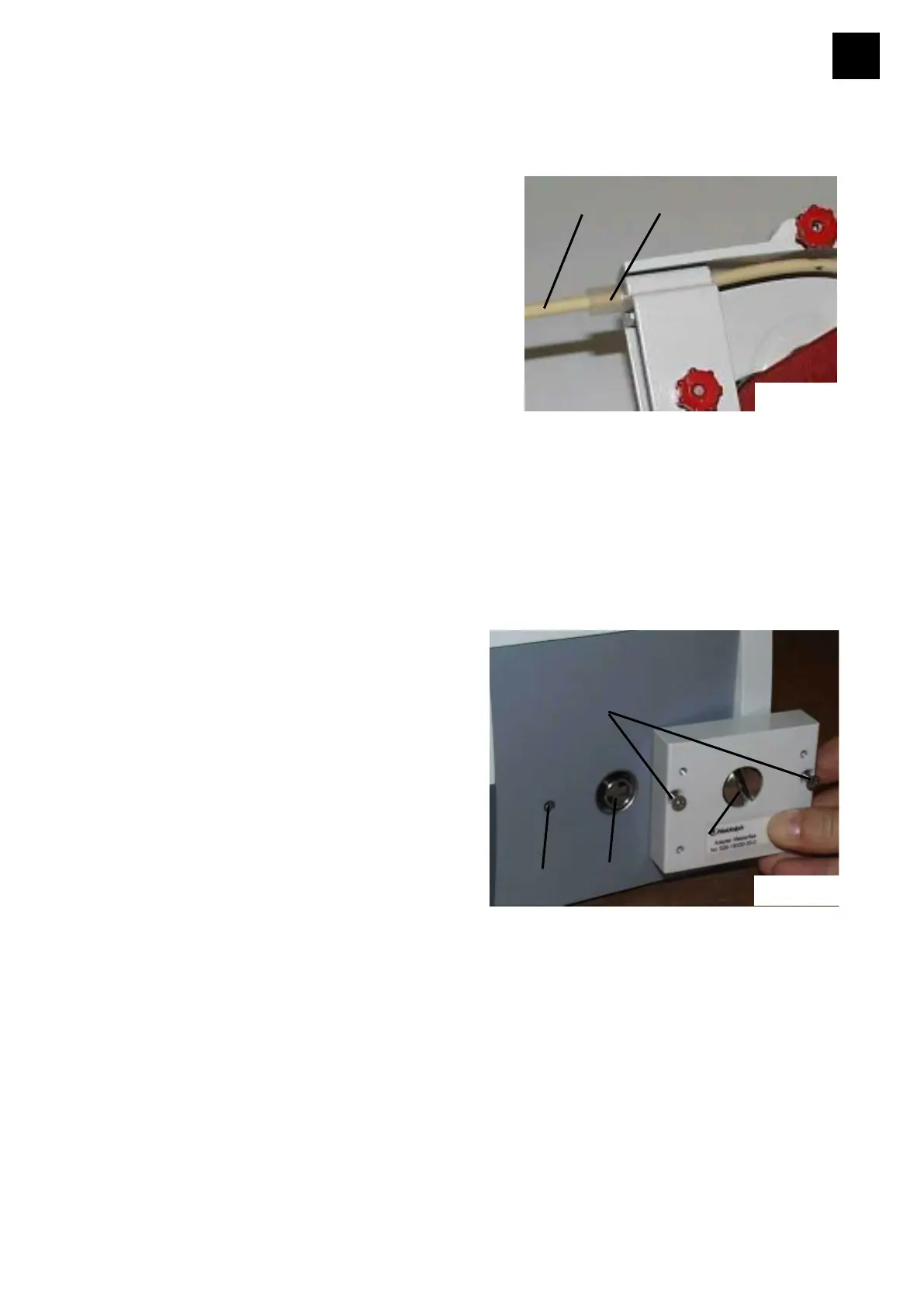

3.6. Utilisation de tuyaux ayant un faible diamètre intérieur (tailles 0,8 et 1,7)
(Illustration 28)
- Pour les tuyaux des tailles 0,8 et 1,7, il faut utiliser
les morceaux de tuyaux fournis avec les têtes de
pompe SP vario et SP Standard pour que le
serrage soit sûr.
- Pour ce faire, glisser les deux morceaux de tuyau
(28) sur le tuyau de refoulement (17) et placer le
tuyau (17) avec les morceaux de tuyau (28) dans
la tête de la p
ompe de tell
e façon que les
morceaux de tuyau soient exactement
positionnés à l'endroit du serrage. Pour les autres
opérations, procéder comme décrit au Chapitre
"Placer le tuyau".
4. Monter la tête de pompe multicanaux à l'entraînement de la pompe
4.1. Monter l'adaptateur multicanaux à l'entraînement de la pompe (Illustration 29)
En règle générale, l'adaptateur multicanaux est déjà monté à l'entraînement de la pompe. Si
l'adaptateur multi
canaux a été commandé comme acc
essoire pour un entraînement de pompe
déjà existant, il doit être monté de la façon suivante.
- Insérer les vis (20) fournies dans les
alésages prévus à cet effet.
- Ajuster le dispositif d'accouplement de
l'adaptateur multicanaux de telle façon que la
pièce de l'entraînement de la pompe (51) et
celle-ci correspondent bien.
- Raccorder l'adaptateur multicanaux sur le
dispositif d'accouplement, ajuster les vis (50)
pour qu'elles
soient dans les alésages filetés
(52) et les ser
rer avec un tournevis.
