Eteindre le commutateur principal si l'appareil n'est pas en service ou avant de le
débrancher du réseau.
Les réparations ne doivent être exécutées que par un personnel spécialisé et
agréé par Heidolph.
Veiller à ce que l'appareil soit bien d'aplomb.
Avant d'allumer l'entraînement de la pompe retirer les doigts de la zone des galets
de la tête de la pompe. Risques d'écrasement !
A. STRUCTURE

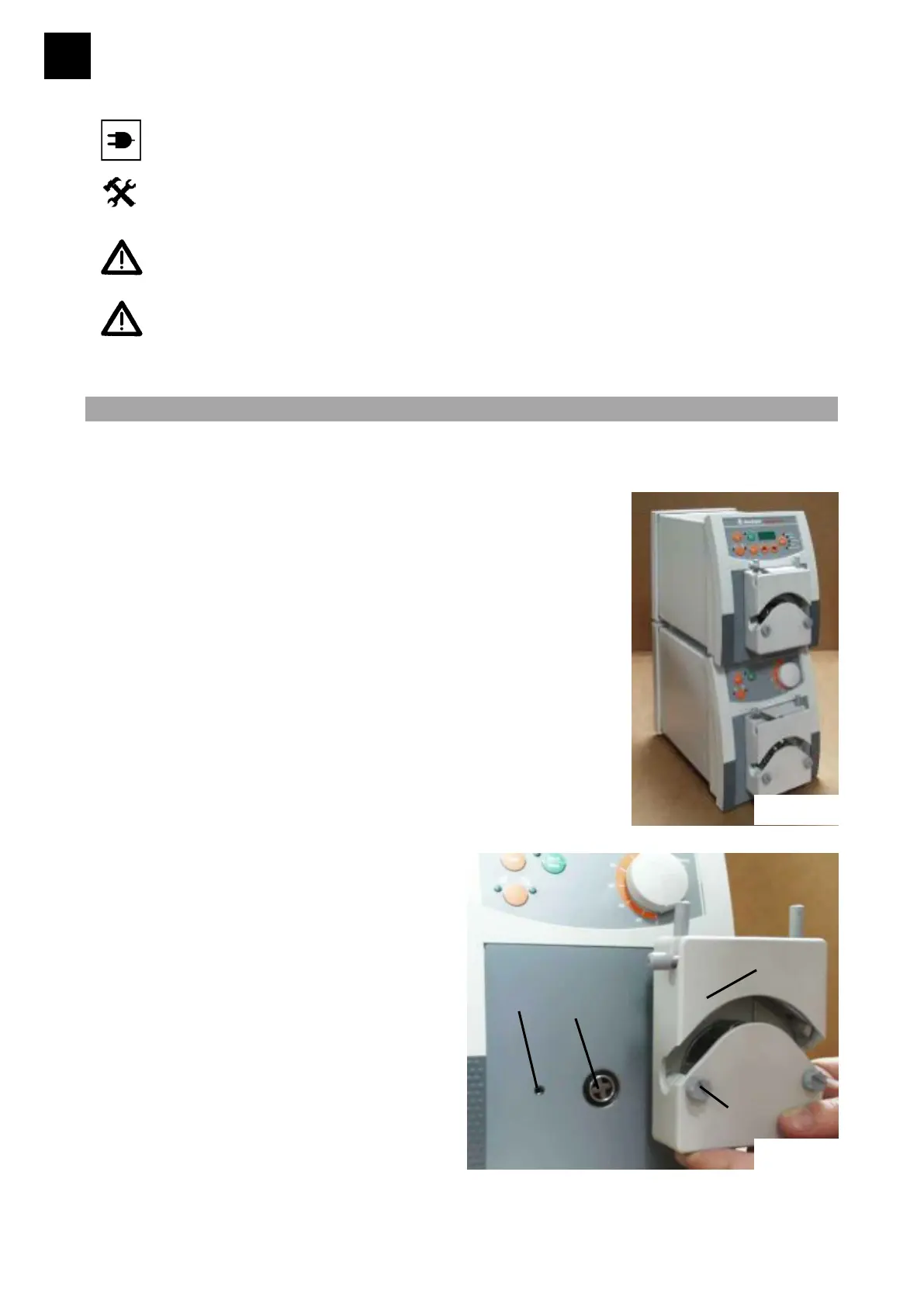

1. Généralités (Illustration 21)
- Si vous utilisez plusieurs entraînements de pompes en même
temps (maximum 2 unités), vous pouvez les placer les uns sur
les autres pour gagner de la place.
2. Montage des têtes de pompes péristaltiques aux
entraînements des pompes :
2.1 SP quick (Illustrations 22, 23)
- Appuyer la tête de pompe SP quick (3) sur
le panneau frontal de l'entraînement PD de
la pompe pour faire correspondre le filetage
de fixation (4) et
le dispositif
d'accouplement (5) au boulon fileté et au
dispositif d'accouplement de la tête de
pompe.
- Veiller à ce que les élévations du dispositif
d'accouplement à couronne glissent dans la
cavité du dispositif d'accouplement à
l'entraînement de la pompe. Pour aider la
tête de la pompe, positionner au milieu du
rotor ou tourner le rotor aux galets avec
l'index après avoir ouvert le caisson à
tuyaux (cf. Chap. 3.3).
Illu. 21
3
6
5
4
Illu. 22
