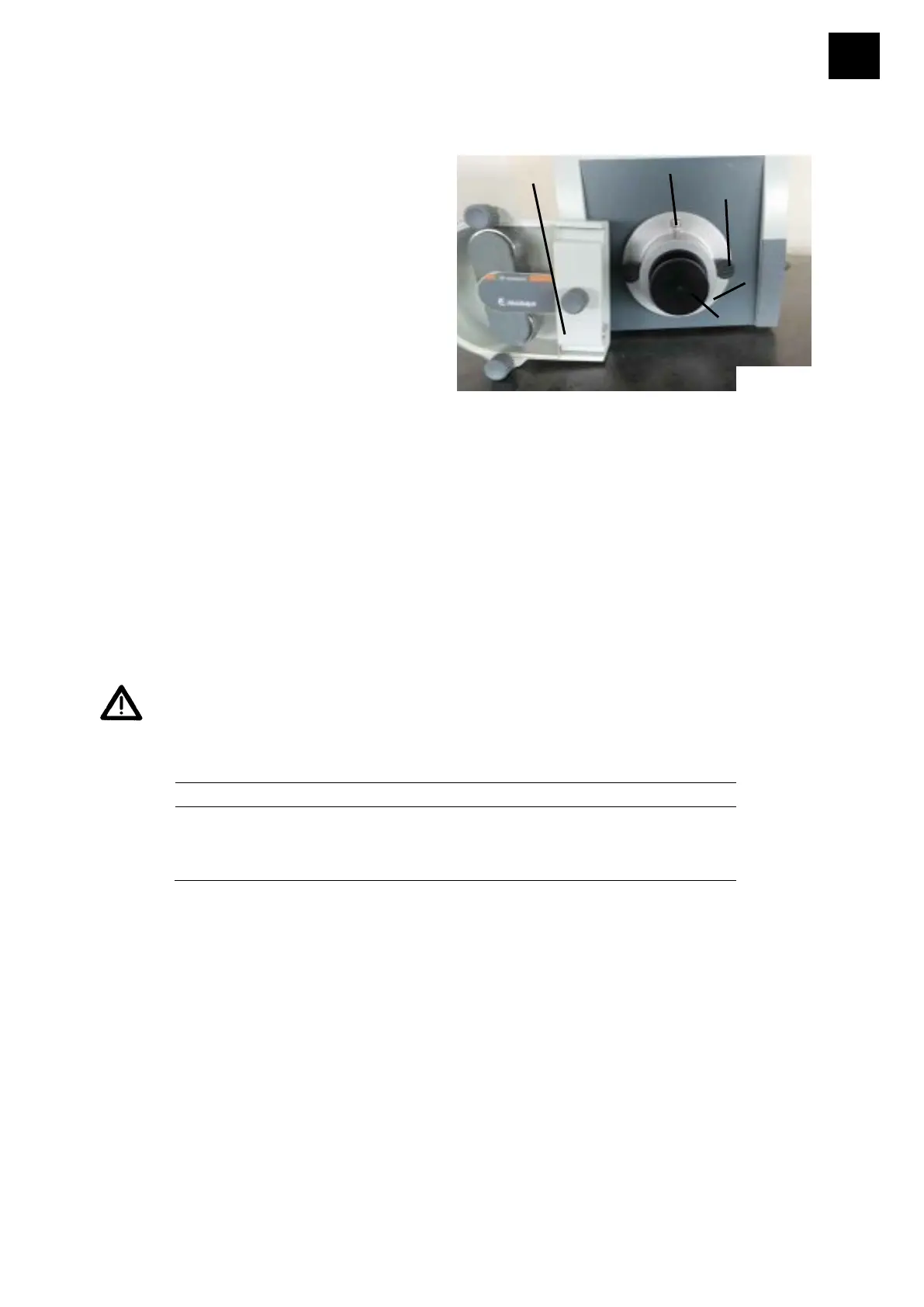

2.2. SP standard, SP vario (Bild 24)
- Zur Befestigung der Pumpenköpfe SP
standard und SP vario ist der mitgelieferte
Flansch (9) erforderlich.
- Der Flansch (9) wird durch Lösen der
Stellschraube (10) vom Pumpenkopf (3)
entfernt.
-
M
Danach kann die Zentriervorrichtung (9b) entfernt werden.
it den Rän delschrauben (11) wird der Flansch am Frontpanel festgeschraubt.
- Den Pumpenkopf SP standard oder SP vario mit der Kupplung voran in den Flansch einführen.
- Darauf achten, dass die Kupplung in das Gegenstück einrastet (nötigenfalls Rotor etwas
dreh
en. Deckel dazu abnehmen (siehe Kap. 3.5)). Anschließend Pumpenkopf (3) in
waagerechte Stellung ausrichten (Schlauchabgang weist nach links) und Stellschraube (10)
festziehen.
3. Schlauch einlegen
3.1. Allgemeines
Achten Sie darauf, dass nur ein Schlauch mit der richtigen Wandstärke in die
Peristaltikpumpe eingelegt wird, da sonst der Schlauch zerstört wird, die Pumpe nicht
anläuft oder die Peristaltikpumpe nicht fördern kann. Die passende
Schlauchwandstärke zur Peristaltikpumpe ist folgender Tabelle zu entnehmen:
Schlauchwandstärke (SWS), mm
1,6
2,5
SP quick
527
-11100-00
527-11300-00
SP standard
523-43010-00
523-43030-00
SP vario
523-45110-00
523-45110-00
Bild 24
10
11
9
3
- Der Flansch wird auf dem Frontpanel
platziert und mit der mitgelieferten
Zentriervorrichtung (9b) positioniert.
Hierzu wird die Zentriervorrichtung
mittig in die Öffnung des Flansches (9)
eingeführt.
