Heidolph PD 5201 - Interface

IFI
97
8.1. Interface (Illustration 46)
- L'interface analogique intégrée permet d'amorcer la pompe de façon externe.
Avec une tension de commande 0-10 volts pour la vitesse 0 à max.
Tension de
commande
PD 5101 PD 5106
0 - 0,9 V
0 [1/mn]
0 [1/mn]
1 V
5 [1/mn]
24 [1/mn]
10 V
120 [1/mn]
600 [1/mn]
Ou avec un courant de commande 4 à 20 mA pour la vitesse de rotation de 0 à max.
0 - 4,9 mA
0 [1/mn]
0 [1/mn]
5 mA
5 [1/mn]
24 [1/mn]
20 mA
120 [1/mn]
600 [1/mn]
- Une impulsion TTL de 5 V change le sens de rotation (seulement à l’arrêt).
- TTL-lmpuls 5 V allume et déconnecte à la prochaine impulsion. Cette fonction est toujours
présente (et également en fonctionnement interne).
- Pour la commande du sens de rotation et ON/OFF, une tension de 5 V est également
disponible à la douille de l'interface (37) pour pouvoir connecter avec des contacts sans
potentiel.
- La détection de l'interface analogique a lieu avec une tension de 0,2 V ou un courant de 4
mA,
Occupation de la douille de l'interface (37) :
- La douille de l'interface se trouve au dos de l'entraînement de la pompe : Occupation de la
douille :
PIN 1 = +5 V
PIN 2 = Start /Stop
PIN 3 = 0-I0 V
PIN 4 = Sens de rotation
PIN 5 = 0 V (GND)
PIN 6 = 4-20 mA

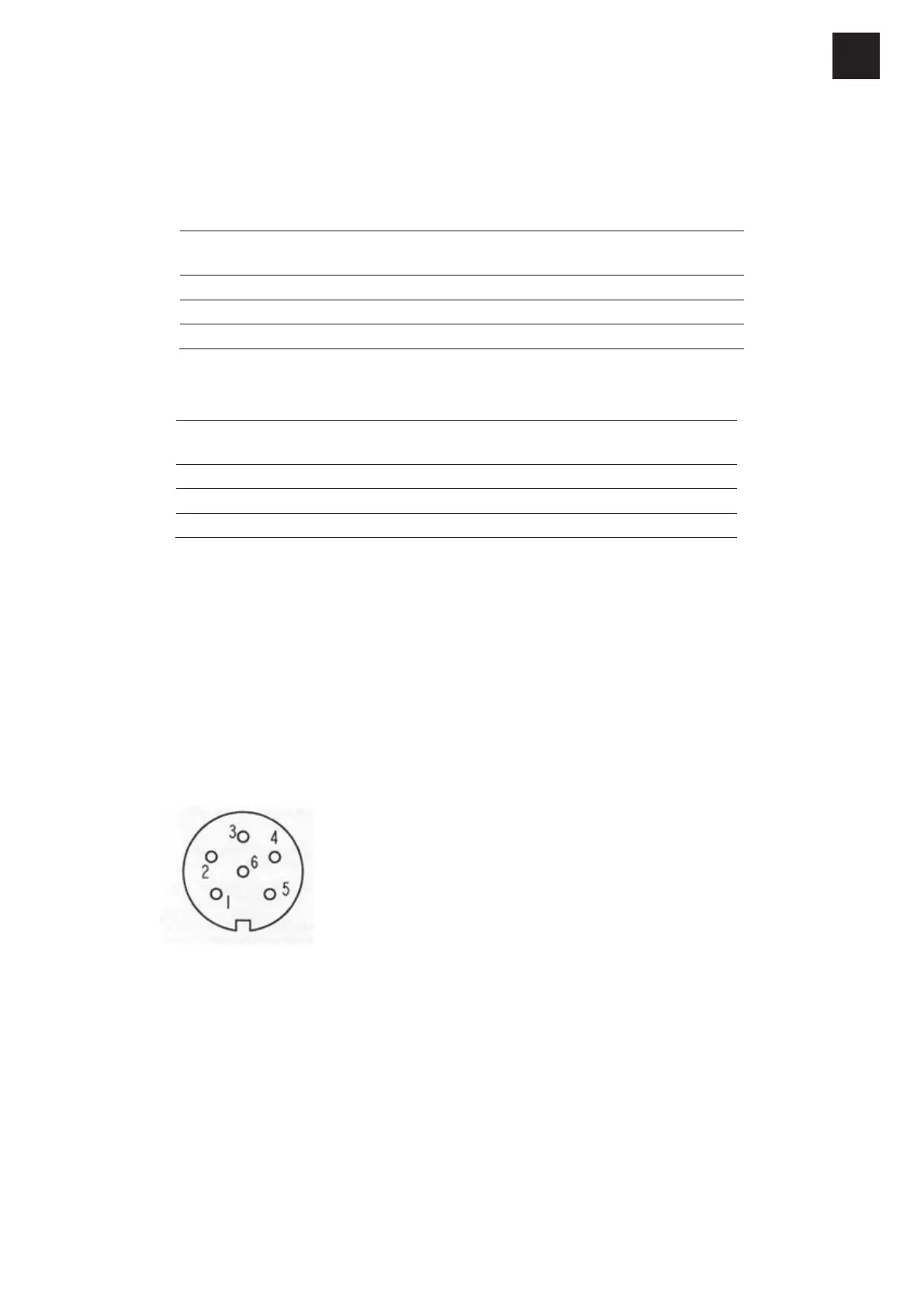

Vue sur les extrémités de connexion
- Utilisez uniquement les connecteurs de la catégorie de protection IP 67 (connecteur 6 pôles
99
-5121-15-06) référence Heidolph 14-010-006-81 pour garantir l'étanchéité au jet d'eau.
- Veillez à ce que le connecteur soit branché de façon professionnelle.
Illu. 46
Courant de
commande
PD 5101 PD 5106
