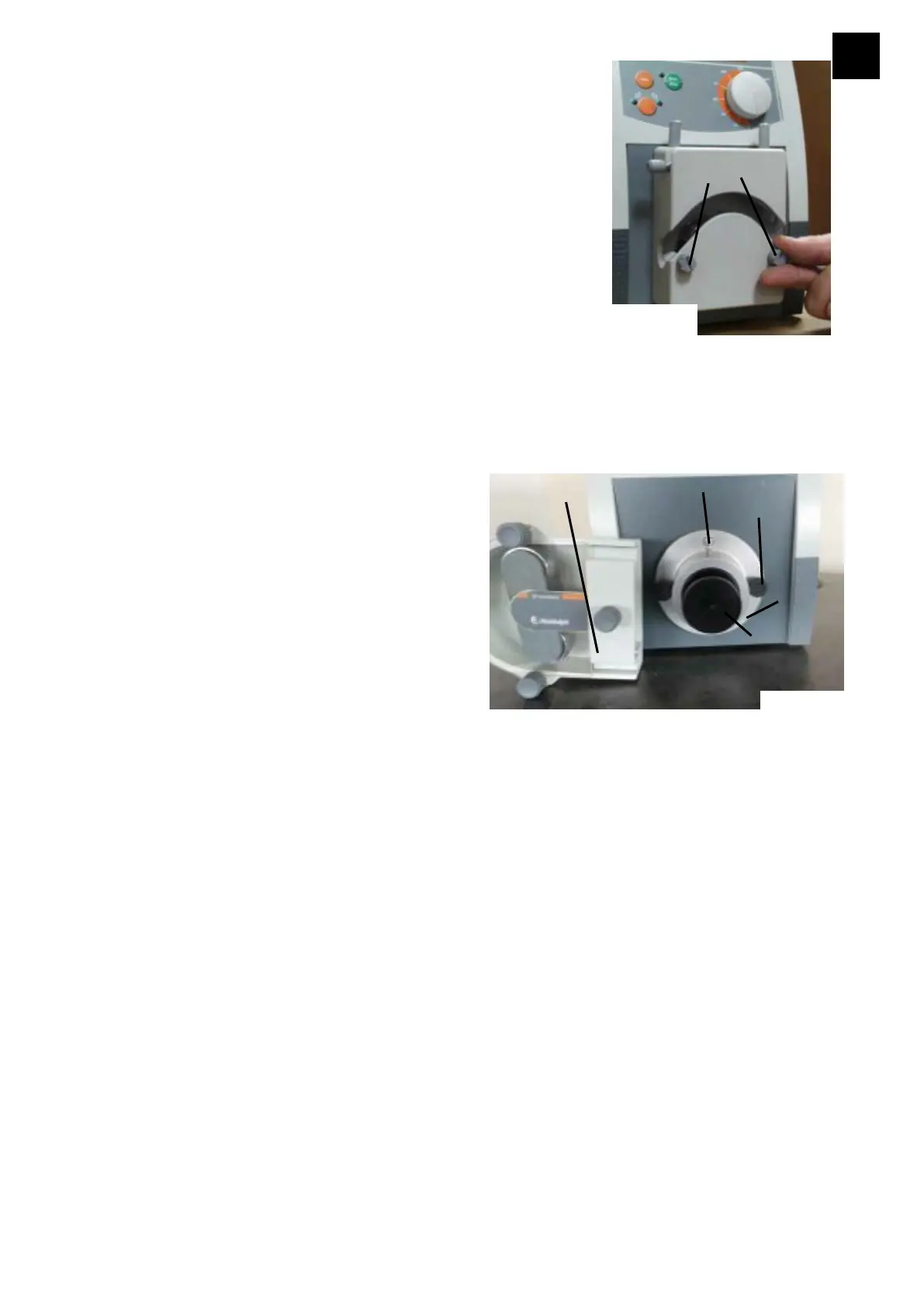

- Après le verrouillage du dispositif d'accouplement, fixer
manuellement la tête de la pompe (3) avec les deux vis
moletées (6) grises, utiliser éventuellement un tournevis ou
une pièce de monnaie.
2.2. SP standard, SP vario, (Illustration 24)
- Pour fixer les têtes de pompe SP standard
et SP vario, il faut utiliser la bride (9)
fournie.
- La bride (9) est retirée en dévissant la vis
de serrage (10) de la tête de p
ompe (3).
- Introduire la tête de pompe SP standard ou SP vario avec le dispositif d'accouplement
en avant dans la bride.
- Veiller à ce que le dispositif d'accouplement s'encliquète dans la pièce correspondante
(tourner un peu le rotor au besoin. Retirer le couvercle (cf. Chap. 3.5)). Ensuite, mettre la
b
-
Bride de position sur le panneau avant en
utilisant le dispositif de centrage inclus (9b).
Mettre le dispositif de centrage dans
l'ouverture de la bride.
La bride est vissée au panneau frontal
avec les vis moletées (11). Après ceci, le
système de centrage peut être enlevé.
