Heidolph PD 5201 - Herausnehmen der Schlauchcassetten; Schläuche der Schlauchabmessungen 0,2; 0,5 0,9; Verlängerung der Stopperschläuche

IDI
17

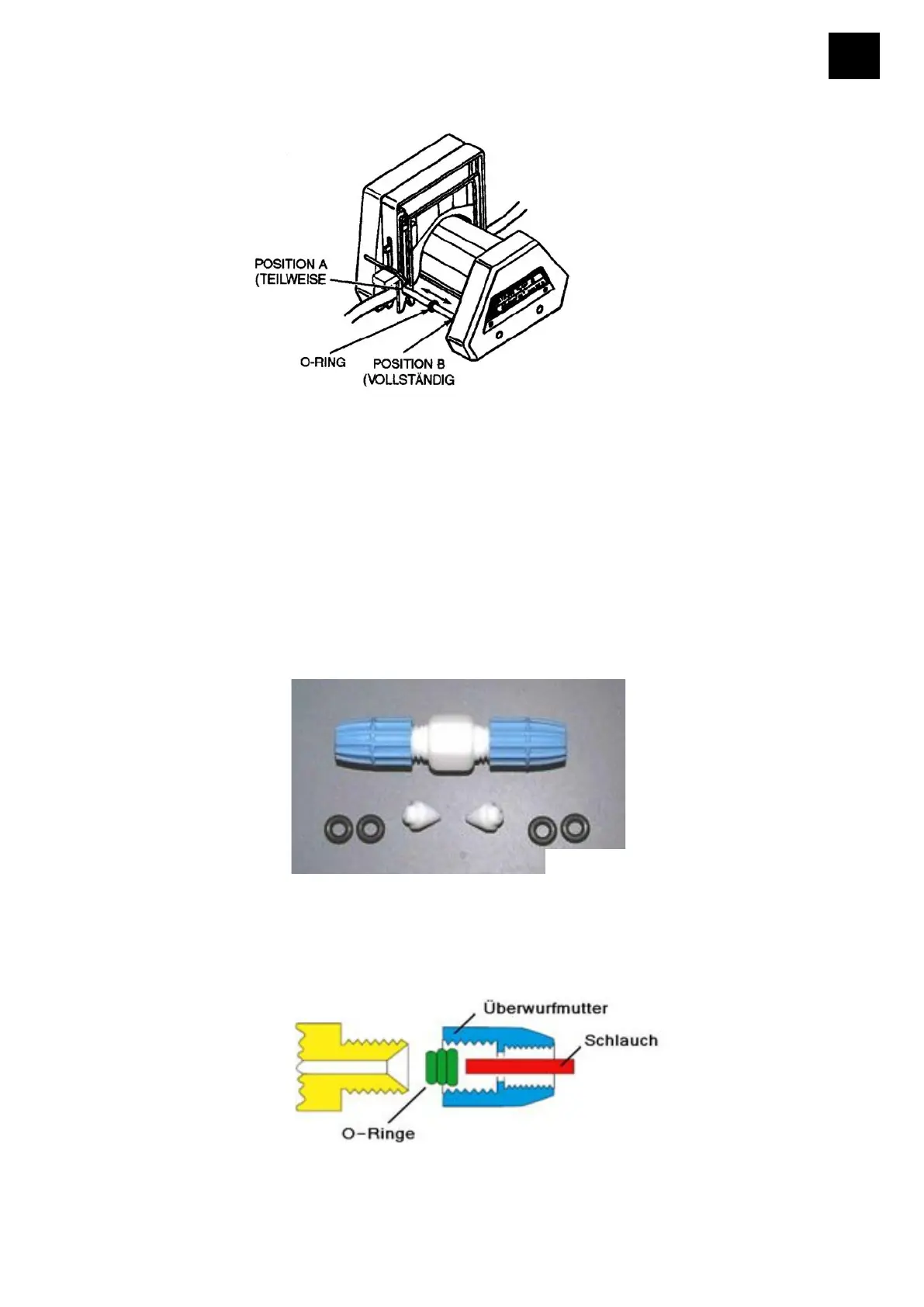

5.1.3. Herausnehmen der Schlauchcassetten:
- Den Antrieb ausschalten.
- Auf der Klinkenseite auf die Schlauchcassette drücken (siehe Bild 36) und den Einhakfuß
nach außen aus dem Stab aushaken
- Die Schlauchcassette nach oben kippen und den Einhakfuß aus dem Stab aushaken.
Schlauchcassette herausnehmen
5.1.4. Verlängerung der Stopperschläuche:
Zur Verlängerung der Stopperschläuche werden die als Zubehör lieferbaren Schlauchverbinder
aus PTFE benutzt. Damit
können die als Meterware angebotenen Schläuche angekoppelt werden.
5.1.4.1. Schläuche der Schlauchgrößen 0,2; 0,5; 0,9 und 1,4
Bild 39
Bild 37
60
Bild 38
BESTÜCKT)
BESTÜCKT)
