Contrôler que les dispositifs de serrage des tuyaux appuient suffisamment sur le tuyau.
Le tuyau (17) ne doit pas se promener pendant que le rotor est en mouvement. Vérifier
le bon réglage du serrage du tuyau par de courts tests.
- Quand le caisson à tuyaux est ouvert, visser les deux vis de serrage (19) en tournant vers la
droite renforce le serrage du tuyau.
- Répéter au besoin plusieurs fois l'opération de réglage et de contrôle.
3.4. SP standard (Illustration 26)
- Retirer l'étrier de serrage (20) et le couvercle (21)
en dévissant les écrous moletés (22 et 23).
- Placer le tuyau (17) dans le dispositif
d'introduction à 180° et tourner le rotor (24)
avec la mai
n de telle faç
on que le tuyau (17)
soit tiré dans la fente entre les galets (25) et
la surface de roulement (26).
- En tournant le rotor (24) plusieurs fois, faire
en sorte que le tuyau soit coincé sur toute la
largeur des galets.
- Monter l'étrier de serrage (20) et le couvercle
(21) et, en serrant l'écrou moleté (23), retirer
les deux extrémités du tuyau de la tête de la
pompe en tirant modérément.
- Cette prétension du tuyau par les galets (25)
fait en sorte que les galets (25) tournent
toujours au milieu sur le tuyau (17) et
garantit un débit parfait et l'étanchéité quand
l'appareil est à l'arrêt.
- Contrôler le fonctionnement par de courts tests.

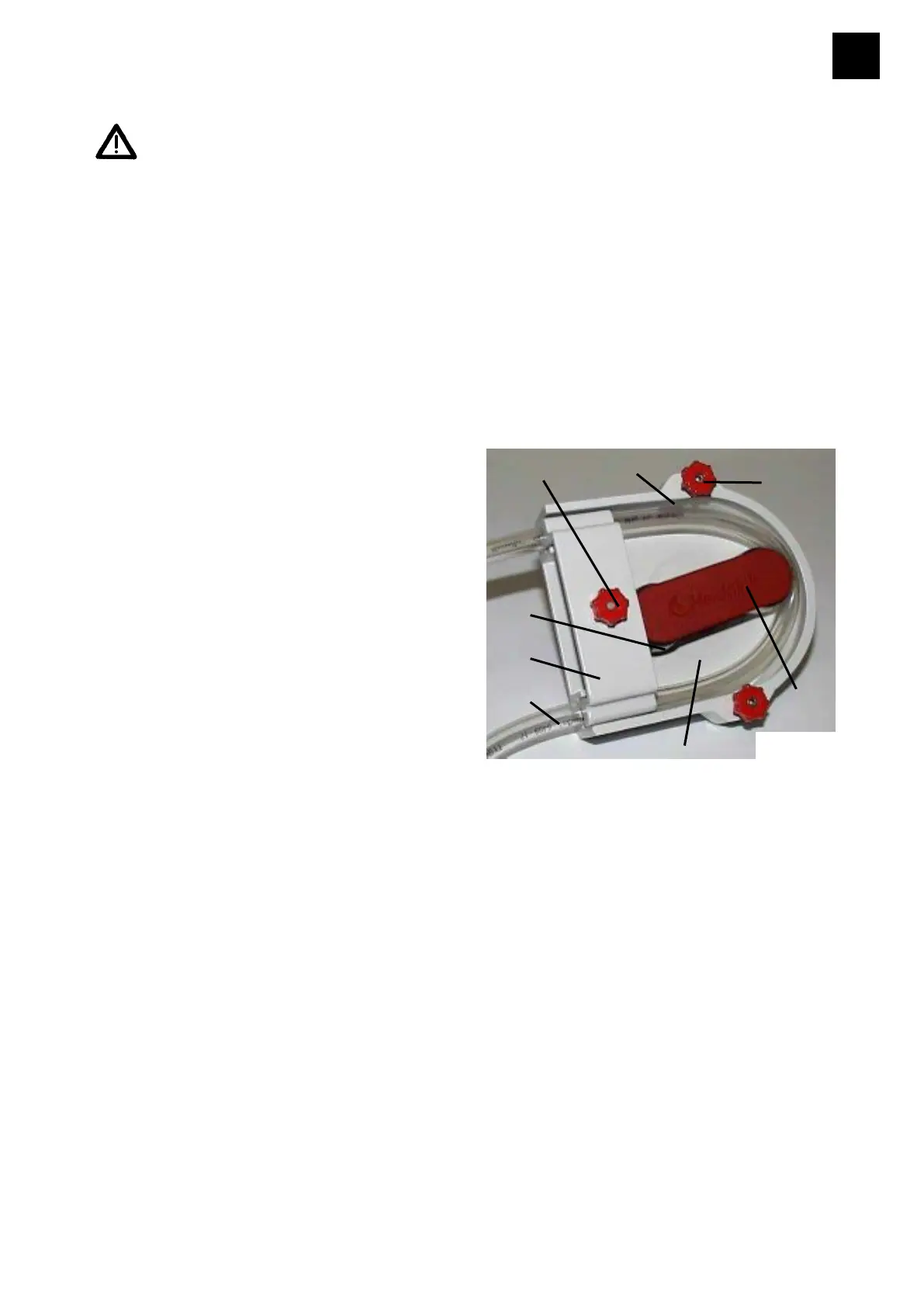

Illu. 26
