- TTL-Pegel 0 V = Rechtslauf, TTL-Pegel 5 V = Linkslauf
- TTL-lmpuls 5 V schaltet ein und bei nächstem Impuls wieder aus. Diese Funktion ist immer
vorhanden (also auch Betrieb intern).
- Für die Ansteuerung der Drehrichtung und Ein/Aus steht an der Schnittstellenbuchse (37)
auch eine Spannung von 5 V zur Verfügung, um mit potentialfreien Kontakten schalten zu
können.
- Die Erkennung der analogen Schnittstelle erfolgt bei einer Spannung von 0,2 V bzw. einem
Strom von 4 mA; im Display wird dies mit den Buchstaben EA angezeigt. Während der
Pumpenantrieb über die analoge Schnittstelle angesteuert ist, ist die Display-Anzeige nicht
aktiv und von den Tasten ist nur die Taste „Start/Stop“ aktiv.

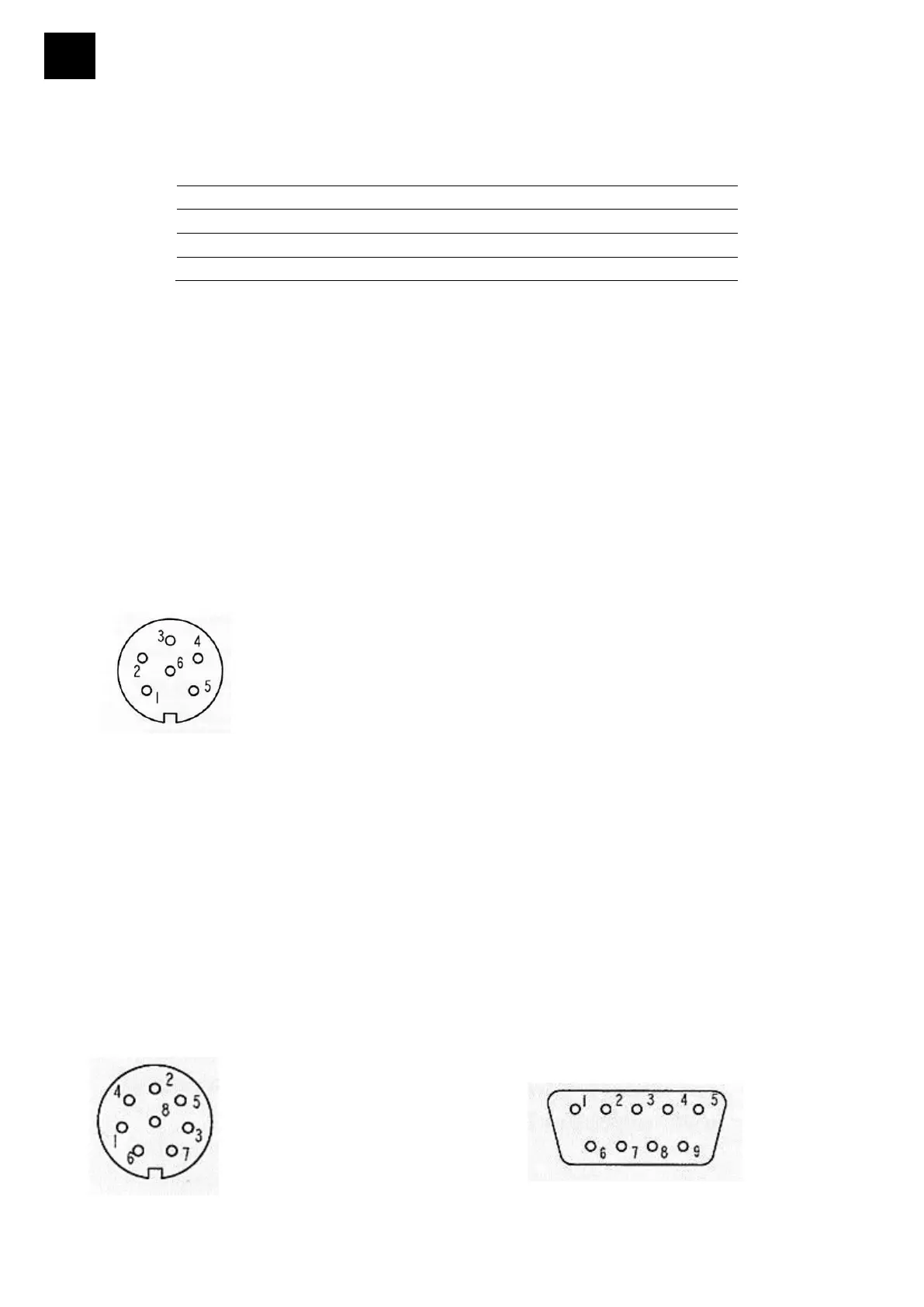

- Belegung der Schnittstellenbuchse (37):
PIN 1 = +5 V
PIN 2 = Start/Stop
PIN 3 = 0-10 V
PIN 4 = Drehrichtung
PIN 5 = 0 V (GND)
PIN 6 = 4-20 mA
Ansicht auf Anschlussende
- Benutzen Sie nur Steckverbinder der Schutzart IP 67 (Binder 6 pol 99-5121-15-06) Heidolph
Bestell-Nr. 14-010-006-81, um den Schwallwasserschutz zu gewährleisten.
- Sorgen Sie dafür, dass der Steckverbinder fachmännisch angeschlossen wird.
9.4.2. Schnittstelle RS 232 (Bild 50)
- Mit der Schnittstelle RS 232 kann die Pumpe vom Rechner aus über die serielle Schnittstelle
angesteuert werden.
- Die Schnittstellenbuchse RS 232 (39) befindet sich auf der Rückseite des Pumpenantriebes.
Die Pinbelegung:
PIN 1 = PIN 1 9-pol.SUB-D Buchse
PIN 2 = PIN 6
PIN 3 = PIN 2
PIN 4 = PIN 7
PIN 5 = PIN 3
PIN 6 = PIN 8
PIN 7 = PIN 4
PIN 8 = PIN 5
