Heidolph PD 5201 - Standardfunktionen

IDI
22
Die Schnittstellenbuchsen (37 u. 39) müssen immer mit einem Schnittstellenstecker
oder bei Nichtbenutzung mit dem Verschlussdeckel verschlossen sein, damit der
Schwallwasserschutz gegeben ist.
9.1. Standardfunktionen
- Mit dem Netzschalter (29) auf der Rückseite wird
das Gerät eingeschaltet.
- Mit dem Einschalten läuft ein interner Test der
Prozessorsteuerung ab. Folgende Anzeigen
erscheinen der Reihe nach:
- Alle Balken des Displays (41) und alle LEDs zu
Select leuchten.
- Der eingestellte Pumpenkopf wird angezeigt, z.B.
„Pu 1."
- Die Getriebeübersetzung wird angezeigt, z.B.
„5.066".
- Der vorgewählte Schlauchinnendurchmesser wird
angezeigt, z.B. „3,1".
31:
Ändern der
Drehrichtung
32:
Start/Stop
33:
Maximalförderung
34:
Kalibrierung
35:
Werte ändern
36:
Auswahltaste
- Der mögliche Rückhub wird angezeigt, z.B. „r on".
Anschließend ist das Gerät betriebsbereit.
- Mit dem Drehrichtungstaster (31) wird die Drehrichtung entsprechend den aufgedruckten
D
Bei Betätigung der Taste während des Betriebes ertönt ein Signalton.
rehrichtungspfeilen gewählt. Die Drehrichtung kann nur im Stillstand umgeschaltet werden.
Achtung! Vor Drehrichtungswechsel "Stop" Taste (32) drücken, dann neue Drehrichtung
wählen und anschließend wieder starten.

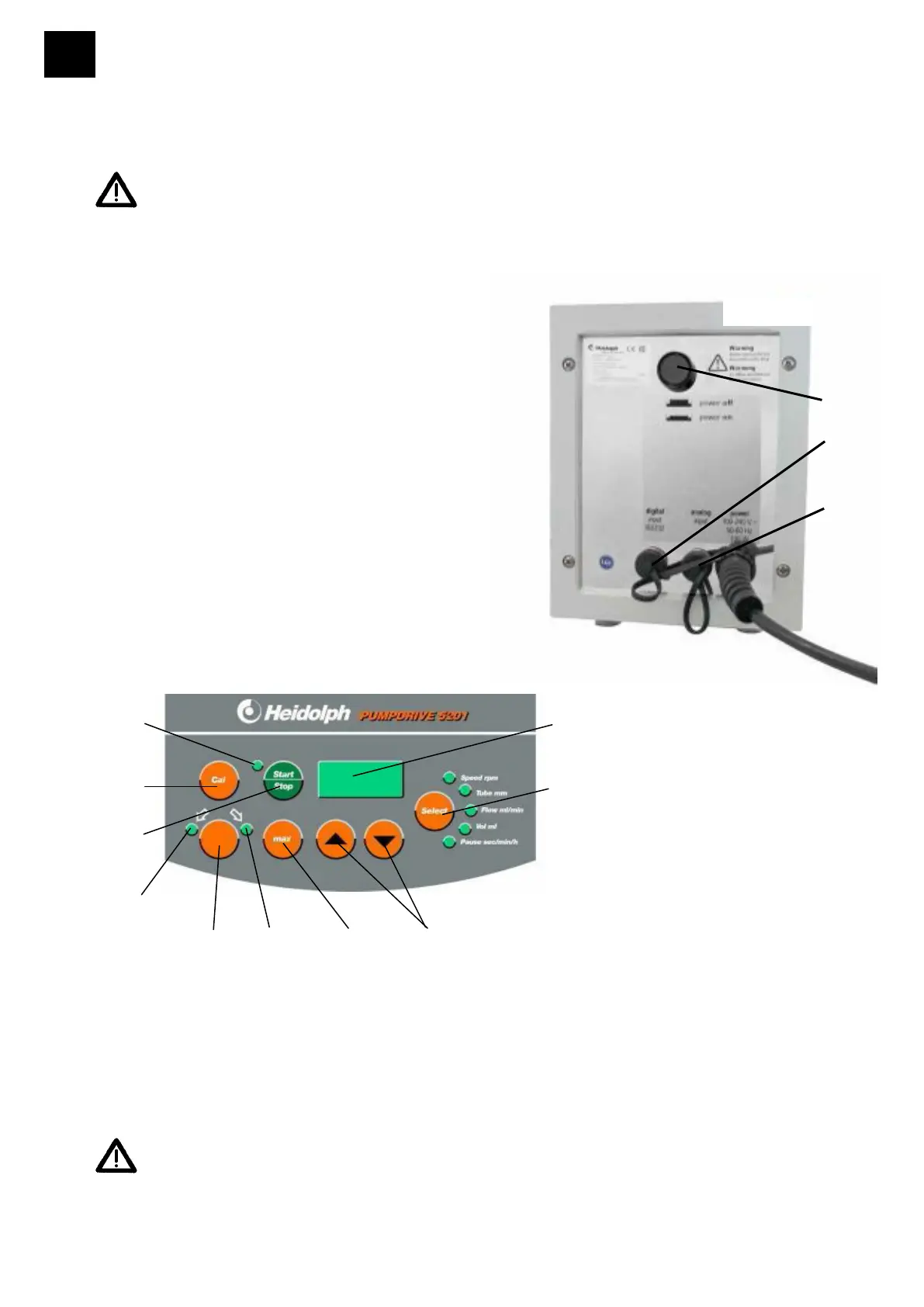

Bild 48
36
34
40
40
33
35
31
32
44
41
Bild 47
39
37
29
9. PD 5201, PD 5206 (Bilder 47, 48)
- Sämtliche Pumpenantriebe sind schwallwassergeschützt (IP 55).
