5. Monter le tuyau et la cassette
ATTENTION : Utilisez uniquement les têtes multicanaux, les cassettes et les tuyaux dans la
combinaison indiquée dans le tableau de sélection (Chap. 15). D'autres combinaisons entraînent
une usure prématurée ou des anomalies de fonctionnement.
5.1. Cassette small
Les cassettes small sont utilisables uniquement pour les têtes de pompe
multicanaux C 4 et C 12.
Pour la cassette small, seuls les tuyaux à 2 stoppeurs peuvent être utilisés !
L'utilisation de tuyaux sans stoppeurs entraîne des anomalies de fonctionnement
Avant de placer et de retirer les cassettes, il faut impérativement déconnecter
l'entraînement de la pompe pour éviter que les doigts soient écrasés.

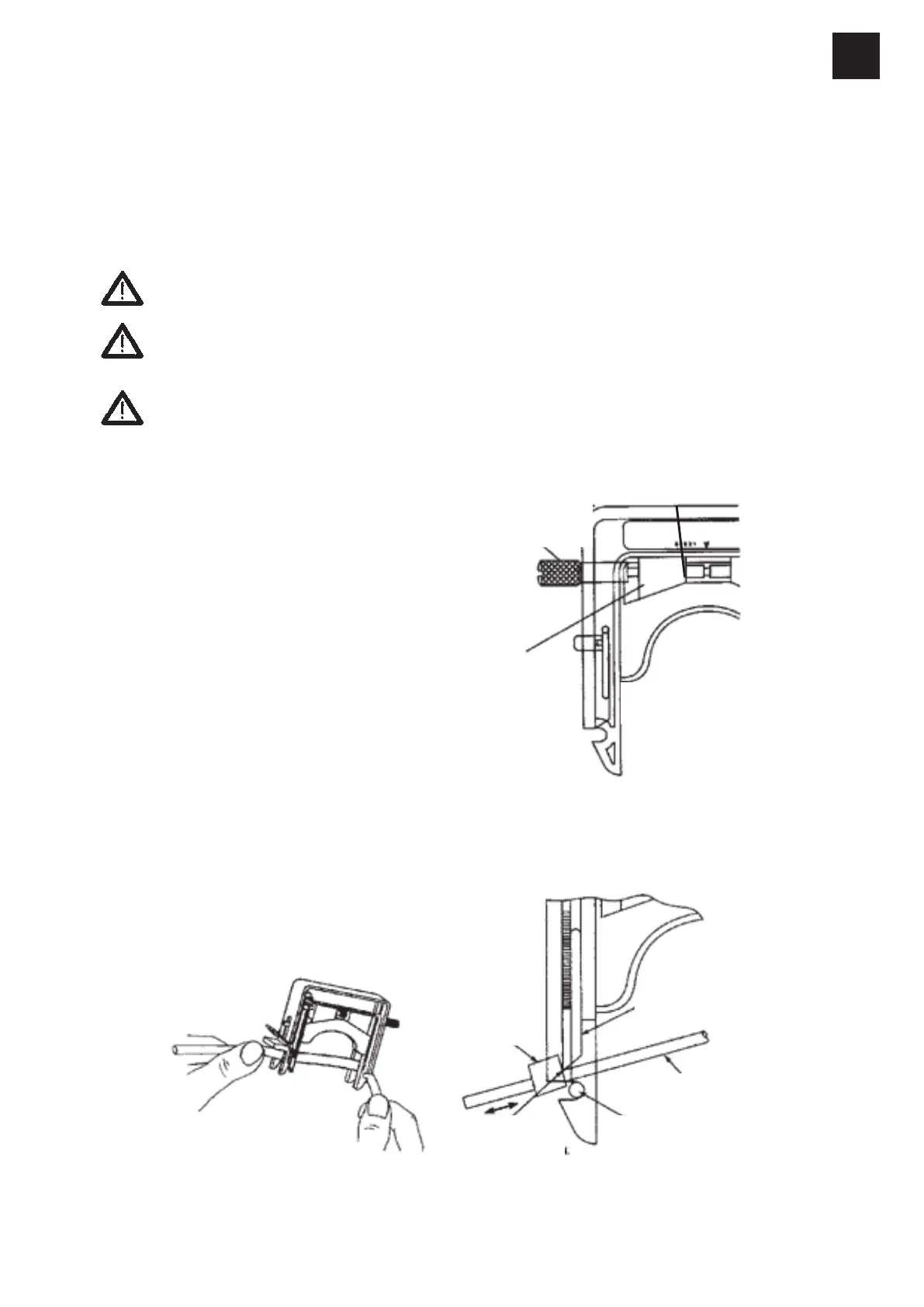

- Le système de cassettes pour tuyaux
peut être placé et retiré facilement
sans aucun outil avec le système
Snap-in. Du fait que les cassettes pour
tuyaux fonctionnent dans les deux
sens, l'orientation de la cassette
n'importe pas. Il est toutefois
recommandé de placer les cassettes
de façon alterné
e pour que le bouton
de réglag
e de chacune des cassettes
soit plus facilement accessible quand
plusieurs cassettes sont placées les
unes à côté des autres.
- Tourner le bouton de réglage (59)
pour la pression de serrage du tuyau
(Illustration 32) dans le sens contraire
des aiguilles d'une montre et le
positionner sur l'ouverture maximale.
Cette manipulation n'est pas nécessaire si la pression de serrage du tuyau est mise sur la
position réglée en usine ou si déjà,
pendant des opérations de pompage u
ltérieures, le
réglage avait été fait correctement.
- Placer le tuyau à 2 stoppeurs dans la cassette pour tuyaux (cf. Illustration 33). Glisser les
