5.1.3. Rimozione delle cassette
- Spegnere il motore.
- Premere sulla cassetta dal lato del dente di arresto (vedi fig. 36) e liberare l'estremità
uncinata dall'asta verso l'esterno.
- Rovesciare la cassetta verso l'alto e sganciare l'estremità uncinata dall'asta. Rimuovere la
cassetta portatubo.

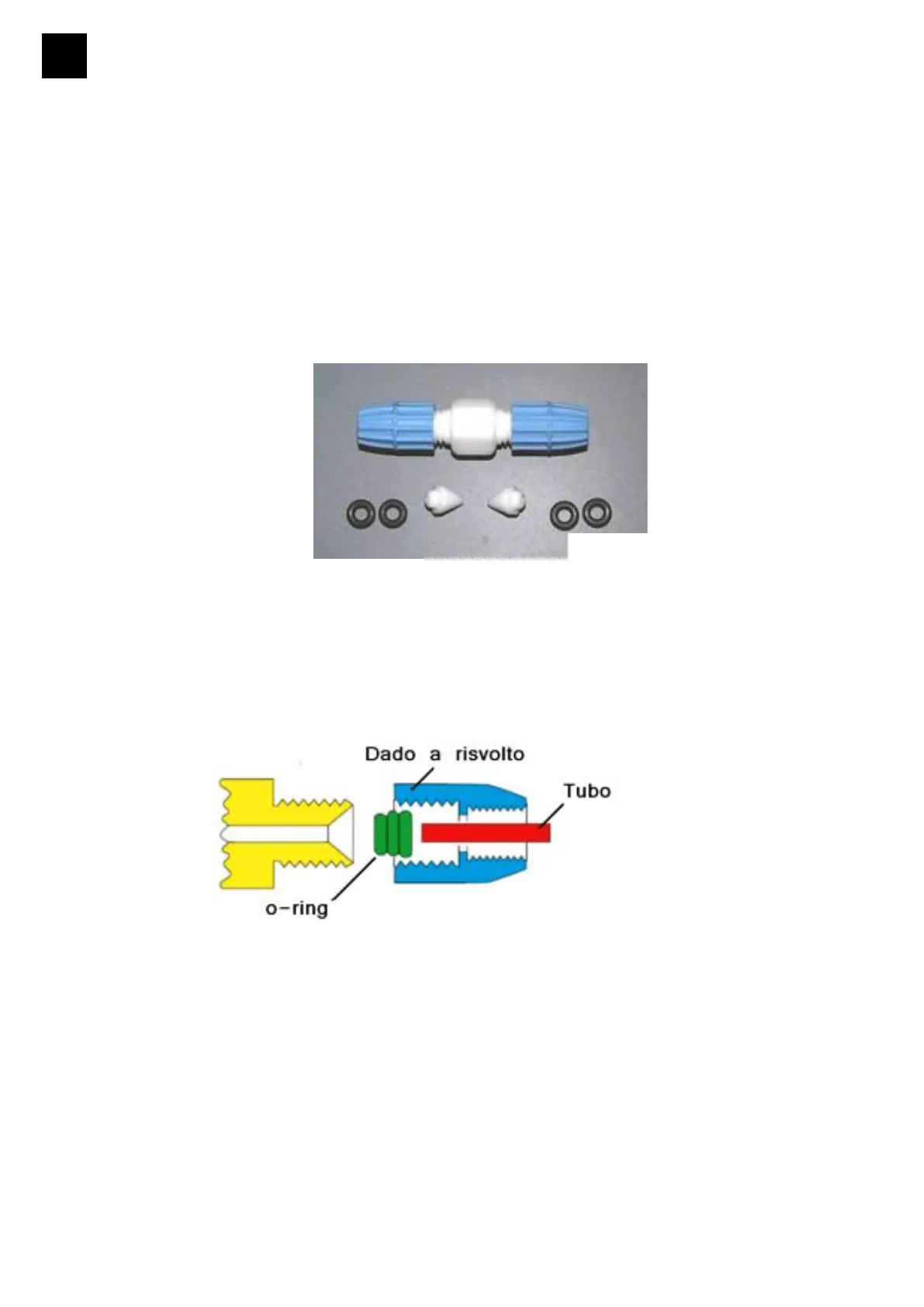

5.1.4. Prolunga dei tubi a fermi
Per prolungare i tubi a fermi impiegare i connettori in PTFE per tubi di prolunga disponibili come
accessori, con i quali è possibile accoppiare i tubi ordinabili a metragg
io.
5.1.4.1.
Tubi da 0,2; 0,5; 0,9 e 1,4
Utilizzare gli o-ring a corredo. Come indicato in fig. 39 infilare il tubo nel dado a risvolto, far
scorrere gli o-ring sul tubo e poi serrare moderatamente il dado sul maschio filettato.
fig. 39
