- Utilice únicamente enchufes del tipo de protección IP 67 (conector de 6 polos 99 -5121 -15-06)
Nº de pedido Heidolph 14 -010-006-81 para garantizar la protección contra salpicaduras de
agua.
- Ocúpese de que el enchufe lo conecte un técnico.
9.4.2. Interfaz RS 232 (Figura 50)
- Mediante el interfaz RS 232 se puede controlar la bomba desde el ordenador a través del
interfaz de serie.
- El casquillo del interfaz RS 232 (39) se encuentra situado en la parte trasera del

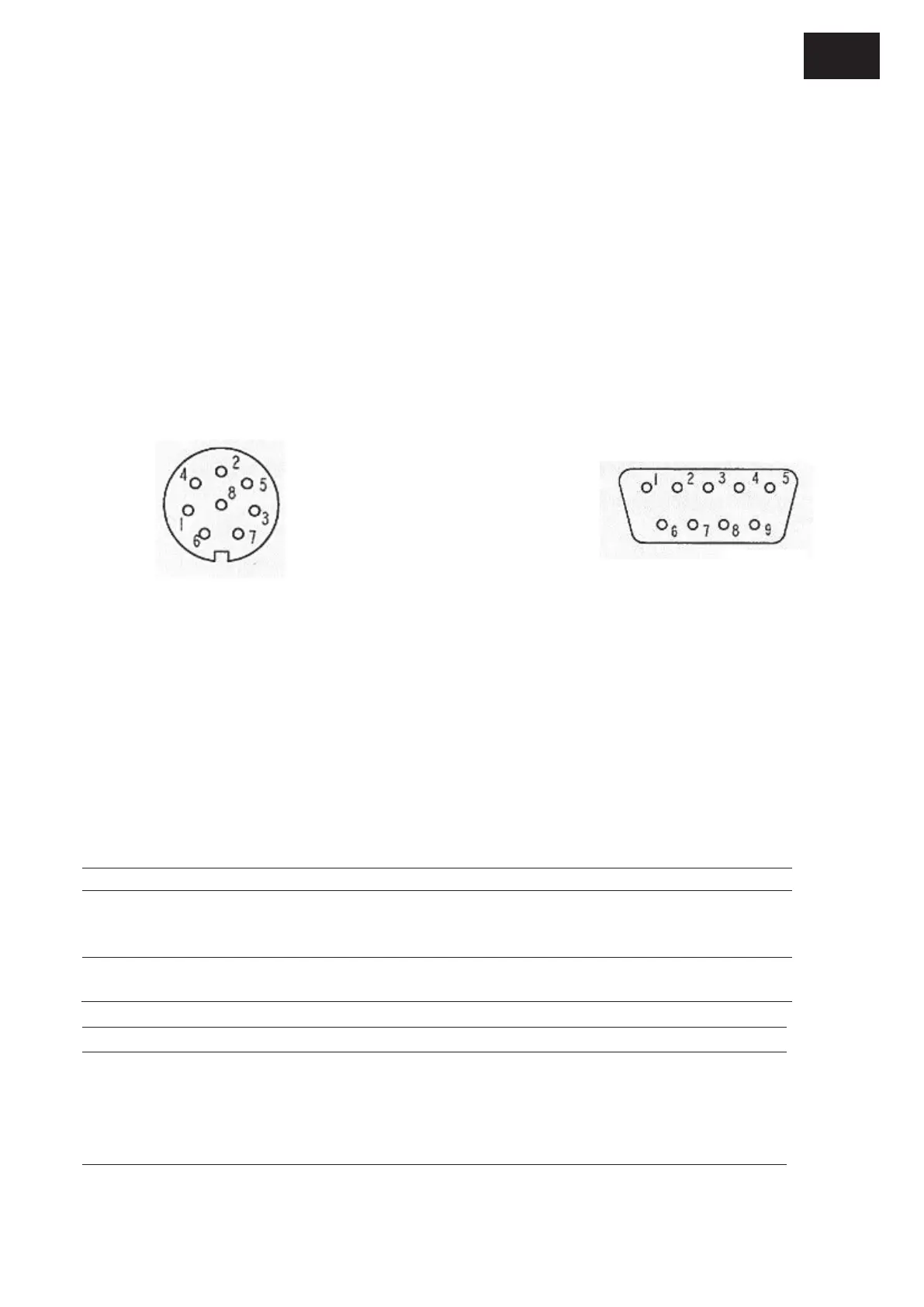

accionamiento de la bomba. Ocupación de los pin:
PIN 1 = PIN 1 de 9 casquillo SUB -D
PIN 2 = PIN 6
PIN 3 = PIN 2
PIN 4 = PIN 7
PIN 5 = PIN 3
PIN 6 = PIN 8
PIN 7 = PIN 4
PIN 8 = PIN 5
Vista siempre sobre lo s extremos de conexión (lado soldado)
- Utilice únicamente enchufes del tipo de protección IP 67 (conector de 8 polos 99-5171 -15-08)
Nº de pedido Heidolph, 14 010 006 82 para garantizar la protección contra salpicaduras de
agua.
- Ocúpese de que el enchufe lo conecte un técnico.
Parámetros de interfaz: 9600 baudios, No paridad, 8 bit, 1 stopbit.
- Mientras está activo el interfaz RS 232, permanecen activos y en uso los elementos de mando
y la indicación de la bomba.
Órdenes:
Pregunta
de recepción
Respuesta
Observación.
Acción
LEDx1? x1=0...7 LED=0000\r\n LED está
„Desconectado"
Estado de LED
LED=0001\r\n
LED está „Conectado"
DSP? DSP=xxxx\r\n xxxx=contenido de
indicación
Indicación act.
Instrucción
de recepción
Acción
TAx2
x2=0...7
Pulsar
0=ninguna tecla 1=Cal
2=Start 3=sentido
4=Máx 5=arriba
6=abajo 7=Select
SPx3=xxxx!
x3=0, xxxx=0001..5999 (0.1 seg)
Insp.
x3=2, xxxx=0010..0599 (min)
Fig. 50
