Holzmann TS 200 - Montage Grundsockel; Demontage Holztransportsockel

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 15
Tischkreissäge / table saw TS 200 / TS 250

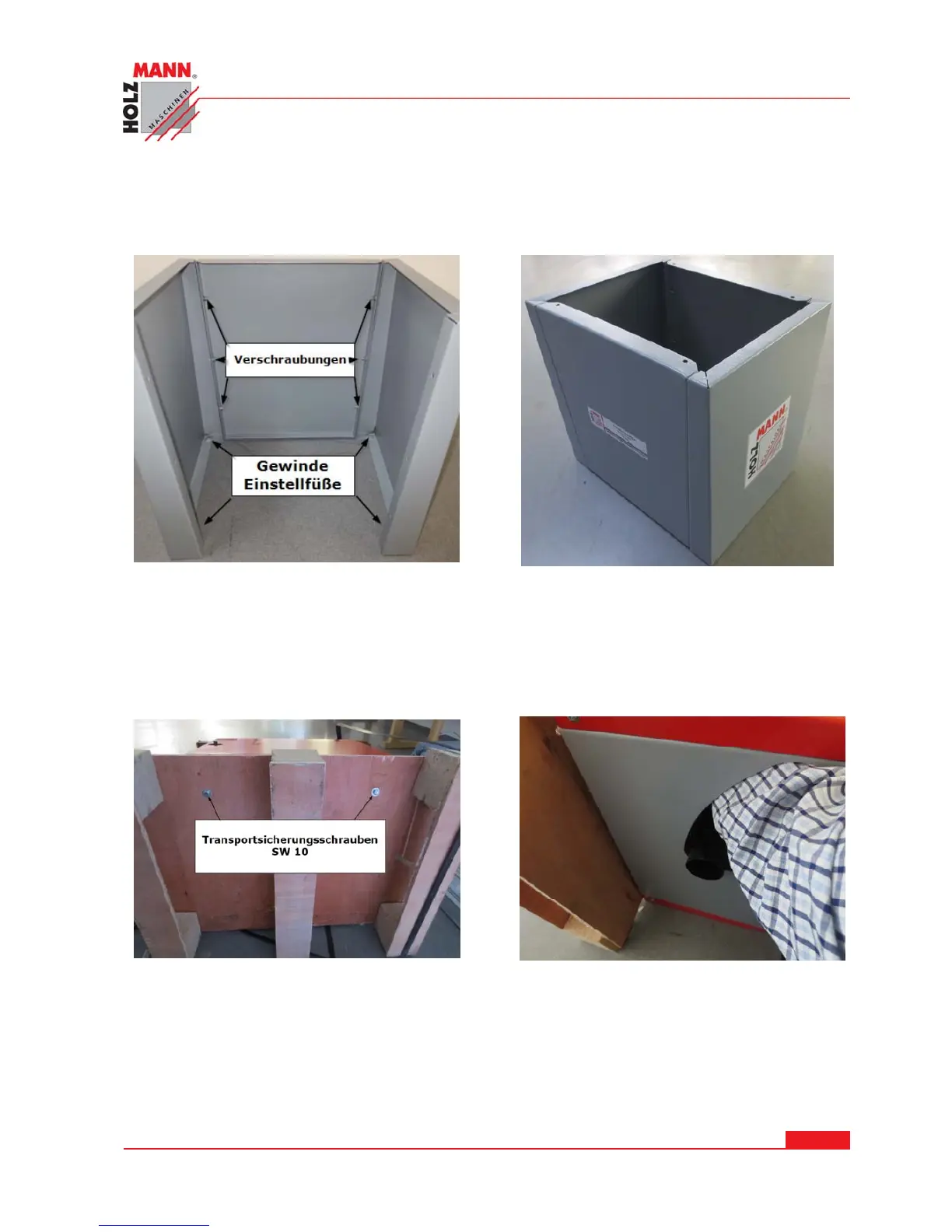

6.2.1 Montage Grundsockel
 Der Grundsockel besteht aus 2 verschiedenen Platten. Die Platten werden mit jeweils 3
Schrauben, Scheiben und Muttern zusammengeschraubt.
Achten Sie dabei darauf dass die Gewindebohrungen für die Einstellfüße unten sind.
6.2.2 Demontage Holztransportsockel
 Die Maschine auf eine Kartonunterlage umkippen.
 Die Transportsicherungsschrauben mit einem Werkzeugschlüssel -SW 10- entfernen.
 Falls sich die Muttern in der Maschine mitdrehen, kann seitlich in die Maschine gefasst werden
und die Muttern gegen mitdrehen gesichert werden.
