Holzmann TS 200 - Anschrauben der Handkurbel für Neigungswinkel-Einstellung; Montage Schiebetischhalterungen

MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17
Tischkreissäge / table saw TS 200 / TS 250

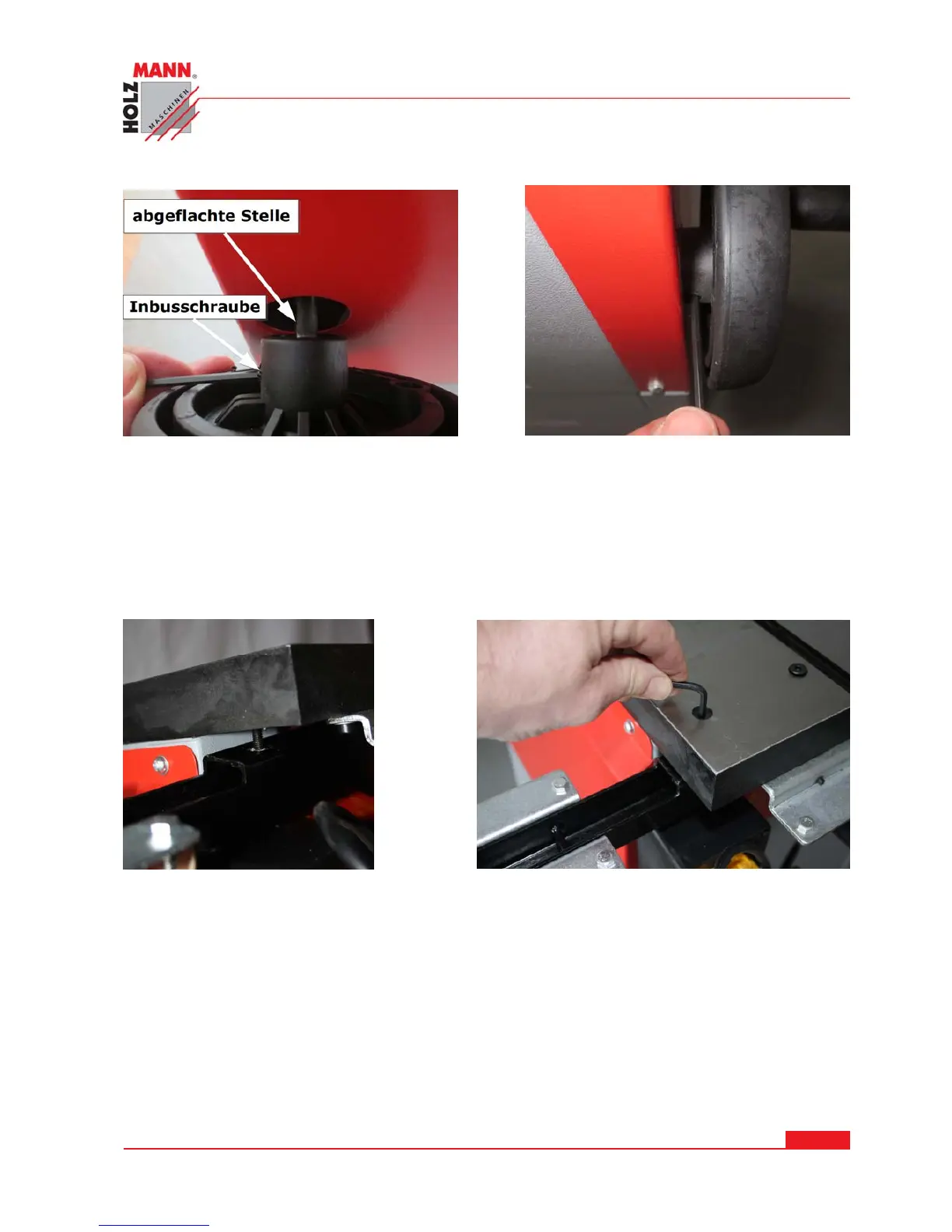

6.2.4 Anschrauben der Handkurbel für Neigungswinkel-Einstellung
 Die abgeflachte Seite an der Welle sollte genau
mit der Inbusschraube in einer Linie sein.
6.2.5 Montage Schiebetischhalterungen
 An den beiden Schiebetischhalterungen jeweils die beiden Inbusschrauben herausschrauben.
 4x Inbusschrauben in entsprechende Bohrungen beidseitig auf Arbeitstisch einsetzen.
 Die Schiebetisch-Halterungen seitlich unten am Arbeitstisch anlegen und oben mit
Inbusschlüssel gut festschrauben.

Handrad ganz aufschieben und mit
Inbusschraube festschrauben.
