MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 19
Tischkreissäge / table saw TS 200 / TS 250

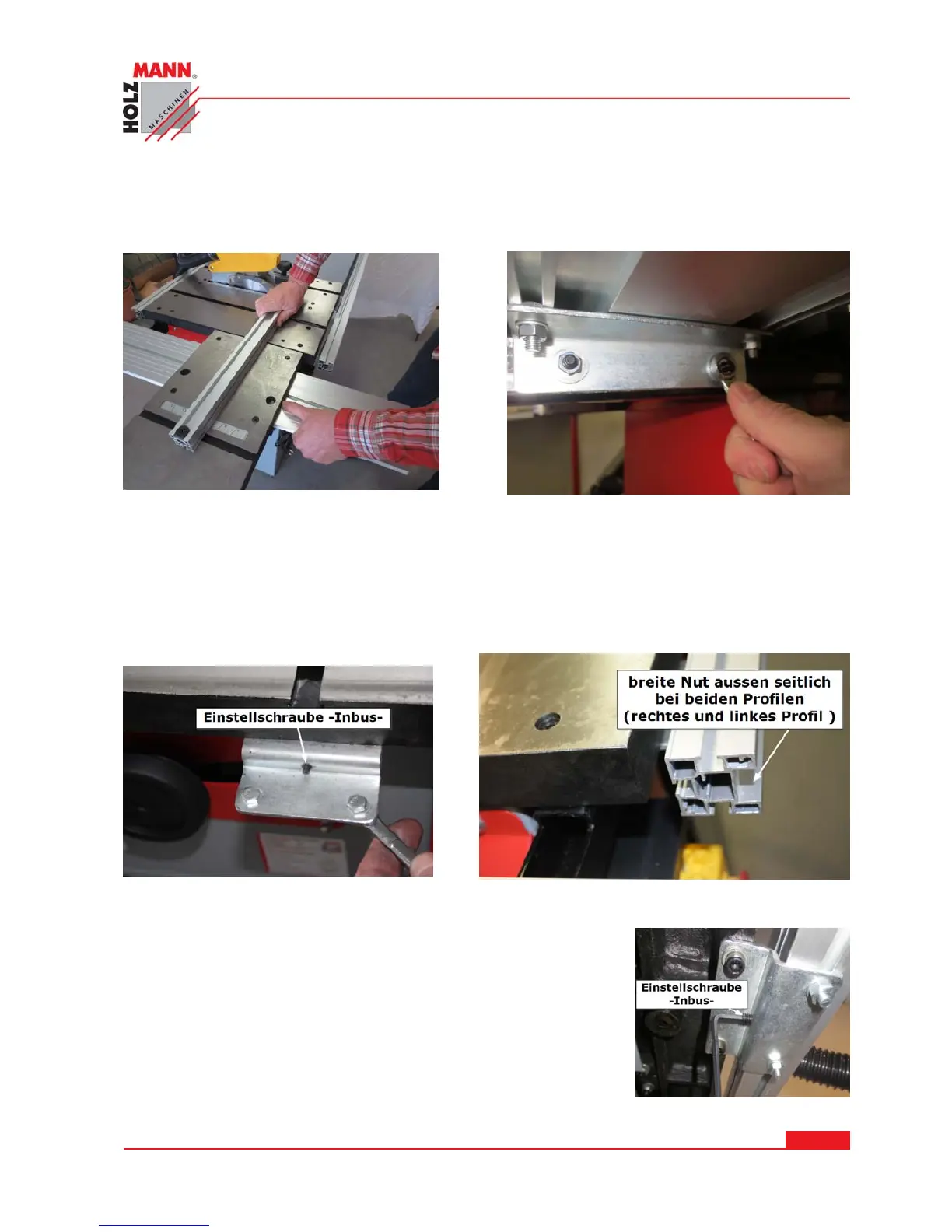

6.2.8 Schiebetisch mit Arbeitstisch ausrichten
 Die 4 Muttern an beiden Halterungen leicht festziehen, sodass das Schiebetischgrundprofil ver-
schoben werden kann.
 Der Schiebetisch wird mit dem Parallelanschlag horizontal spaltfrei ausgerichtet
 4 Muttern bei der momentanen Halterung etwas fester ziehen.
Der ganze Vorgang wird bei der gegenüberliegenden Halterung wiederholt.
Nach dem Ausrichten alle 8 Muttern an beiden Halterungen festziehen !
6.2.9 seitliche Führungsprofile anschrauben
 Die Schrauben soweit lockern, dass das Parallelanschlagführungsprofil aufgeschoben werden
kann.
 Das Führungsprofil aufschieben.
 Mit der Einstellschraube kann nachträglich das Parallelanschlag-
führungsprofil justiert werden.
 Die Schrauben wieder festziehen.
