7 BETRIEB
7.1 Einstellarbeiten vor der Erstinbetriebnahme
 Vor jeglichen Einstellarbeiten ist die Maschine von der Stromversorgung zu trennen, um das
Risiko eines unabsichtlichen Einschaltens der Maschine zu vermeiden!
 Schutzhandschuhe benutzen.
 Kontrollieren Sie, dass die eingestellte Drehzahl für das verwendete Sägeblatt nicht zu hoch
ist.
 Nur Sägeblätter mit einem Durchmesser von 200 mm aufspannen.

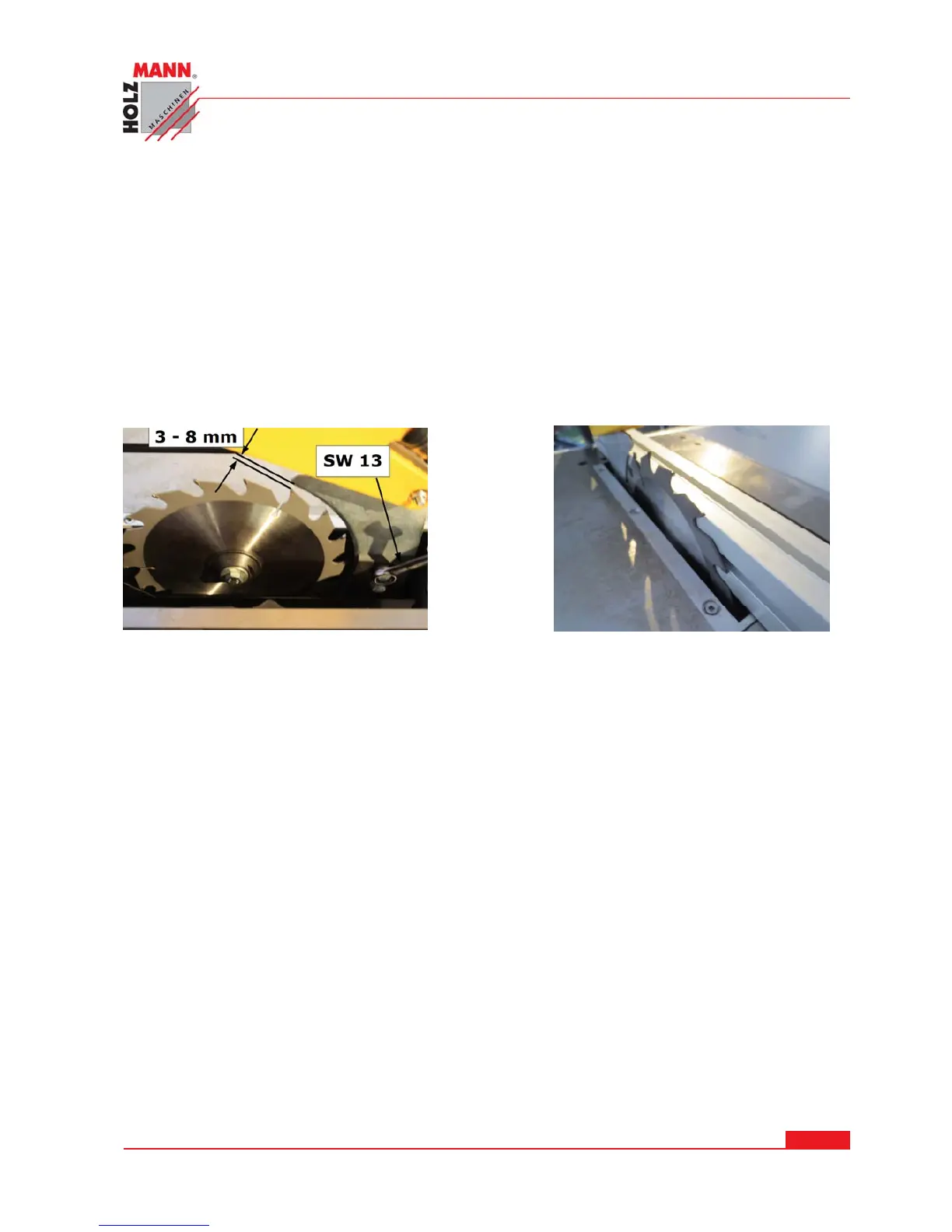

7.1.1 Einstellung des Spaltkeils
 Die Schrauben am Spaltkeil mit einem SW 13 mm Schraubenschlüssel leicht aufschrauben.
 Stellen Sie den Spaltkeil auf einen Abstand von ca. 3mm – 8mm zum Sägeblatt ein.
 Ziehen Sie den Spaltkeil mit den Schrauben wieder fest.
 Prüfen Sie mit dem Parallelanschlag, ob der Spaltkeil parallel zum Sägeblatt ist.
 Befestigen Sie die Sägeblattschutzabdeckung wieder auf den Spaltkeil.
HINWEIS: Diese Vorgehensweise sollte jedes Mal das wiederholt werden wenn das Sägeblatt
ersetzt wird.
7.1.2 Einstellen des Parallelanschlag
Der Parallelanschlag kann genau zum Sägeblatt ausgerichtet werden.
 Den Parallelanschlag zum Sägeblatt schieben.
 Wenn dieser nicht genau am Sägeblatt anliegt, lockern Sie Befestigungsschrauben des
Parallelanschlagführungsprofil leicht.
 Mit der Innensechskantschraube (Einstellschraube) – Punkt 6.2.8 - den Parallelanschlag zum
Sägeblatt nachjustieren.
 Ziehen Sie die Befestigungsschrauben des Parallelanschlagführungsprofil wieder fest.
