MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 20
Tischkreissäge / table saw TS 200 / TS 250

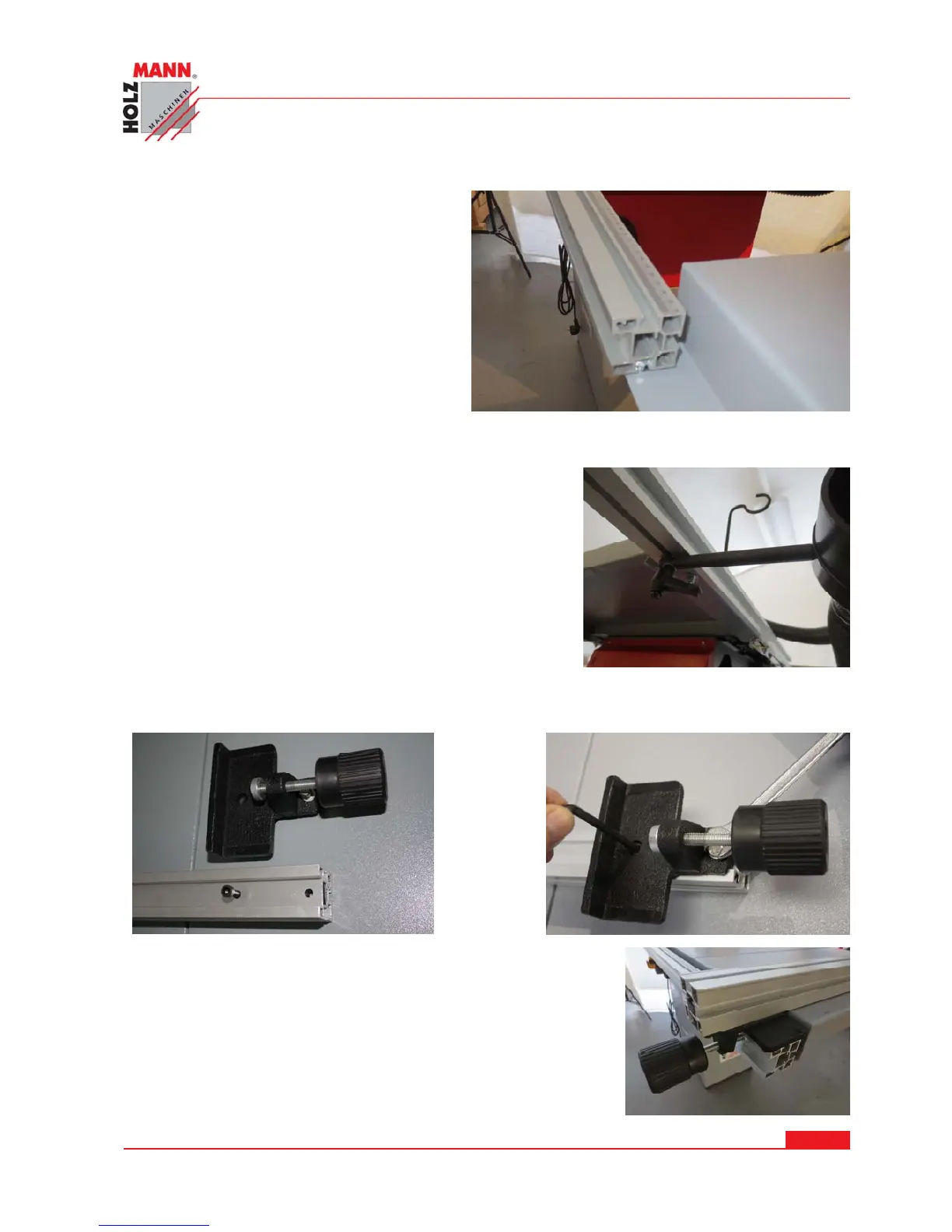

6.2.10 Tischauslegerplatten montieren
Die Schrauben an der Tischauslegerplatte
soweit lockern, dass sie in die Nut des
Aluprofil links und rechts geschoben wer-
den können.
ACHTUNG:
Nach dem Einschieben der ersten Platte
kann die Absaugschlauchhalterung mon-
tiert werden. -siehe 6.2.11 -
Ansonsten die 2. Platte nachschieben und
alle Schrauben festziehen.
6.2.11 Absaugschlaugadapter anschrauben
Der Absaugschlauchadapter kann hier, oder an anderer
Stelle in die Nut des Aluprofil eingeschoben werden.
6.2.12 Parallelanschlag montieren
Den Adapter wie abgebildet auf das Aluprofil aufschrauben und in
das Parallelanschlagführungsprofil einschieben.
