MONTAGE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 18
Tischkreissäge / table saw TS 200 / TS 250

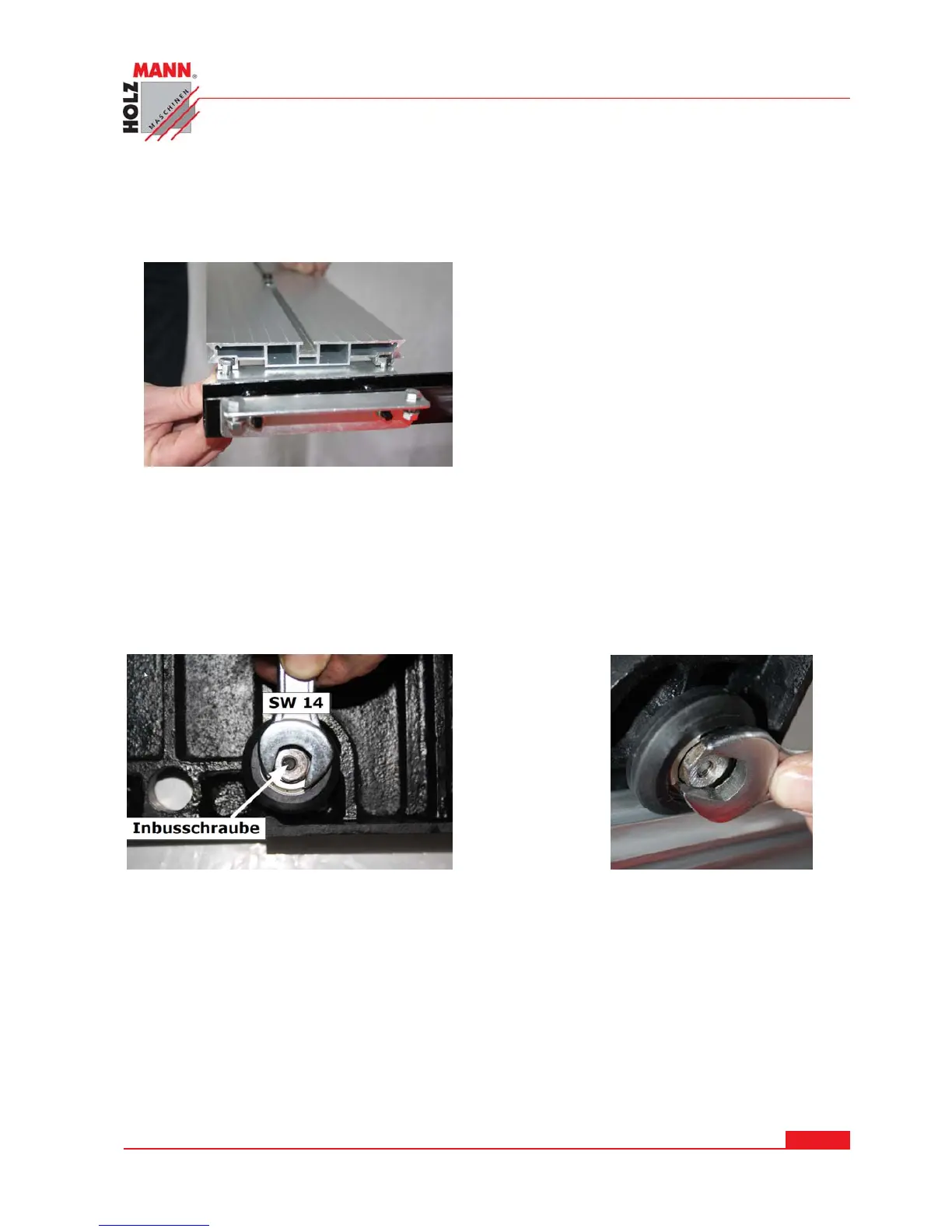

6.2.6 Montage Schiebetischgrundprofil
 Die Schrauben (8x) auf beiden Schiebetisch-Halterungen genügend locker schrauben.
 Das Schiebetischgrundprofil wie abgebildet auf der linken Seite beginnend durch beide Schie-
betisch-Halterungen bei den Schrauben-Nuten einschieben.
 In der mittigen Position die Schrauben leicht festziehen.
6.2.7 Montage Schiebetisch
Der Schiebetisch hat auf der Unterseite mittig 2 exzentrische Lagerungen bei den Führungsrollen.
Diese werden an der Schiebtischgrundplatte ( Aluprofilschiene ) aussenseitig eingeschoben.
 Auf der Tischoberseite werden die beiden Inbusschrauben ganz leicht gelockert.
 Exzenterbolzen mit Werkzeugschlüssel SW14 soweit drehen dass die größte Weite erreicht ist.
 Schiebetisch auf Schiebetischgrundplatte (Aluprofilschiene) schieben.
 Mit Werkzeugschlüssel die Exzenter so weit anziehen, dass sich die Platte spielfrei schieben
lässt.
ACHTUNG: Nicht zu stark anziehen, sodass sich der Schiebetisch noch leicht bewegen lässt !
 Die 2 Inbusschrauben auf der Tischoberseite wieder festziehen und leichtes spielfreies schie-
ben des Schiebetisch kontrollieren.
