HTC 2500 iX - Växelenhetens Konstruktion

Drift och underhållsmanual - Explosionsskyddade drifter enligt direktiv 94/9/EG
Operating and maintenance manual- Explosion-Protected Drives Complying with Directive 94/9/EC
WATT DRIVE GMBH A-2753 Markt Piesting Wöllersdorfer Str. 68 Tel.:+43/2633/404-0 Fax: +43/2633/404-220 www.wattdrive.com watt@wattdrive.com - 7 -
3.
Växelenhetens konstruktion
3.
Gear unit construction
Följande typritningar visar principiellt konstruktionen för
de olika serierna i teorin.
Avvikelser från andra växelstorlekar och konstruktions-
variationer är möjliga per växelserie.
The following drawings basically show the construction of
the various dry series in theory.
Deviations from other gear unit sizes and design
versions are possible per gear unit series.

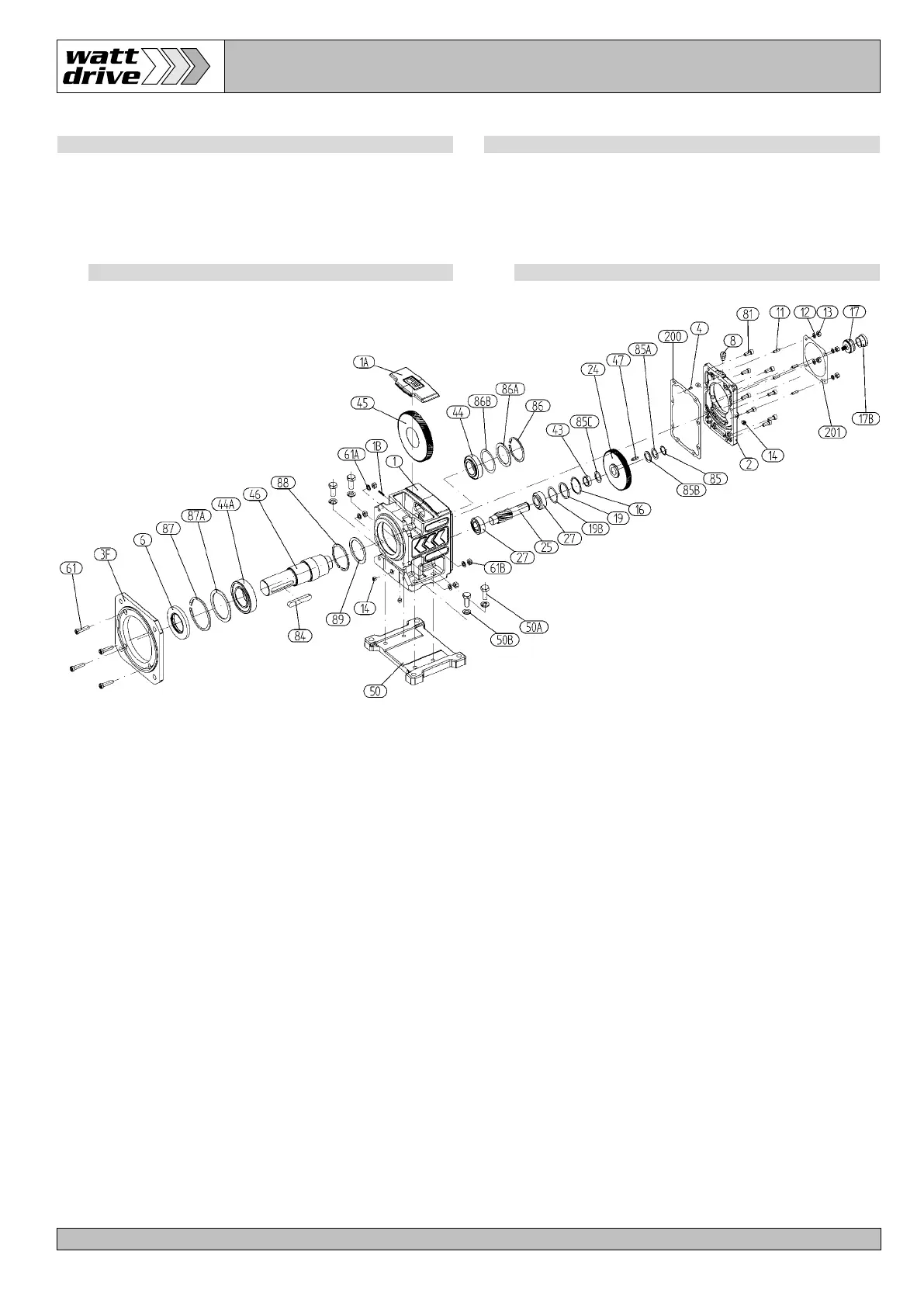

3.1 Principkonstruktion – rak kuggväxel typ HU
3.1 Basic design principles helical gear unit
1
1A
1B
2
3F
4
6
8
11
12
13
14
16
17
17B
19
19B
24
25
27
43
44
44A
45
Växelhus
Täcklock
Konisk tapp
Motorfläns
Utgående fläns
Styrstift
Axeltätning
Luftplugg
Pinnbult
Fjäderbricka
Sexkantsmutter
Plugg
Låsring
Pinjong (1:a steget)
Axel hylsa
Hållbricka
Justeringsbricka
Kugghjul
Axelpinjong
Koniska rullager
Distansring
Koniska rullager
Koniska rullager
Kugghjul slutsteget
Gear case
Cover plate
Taper pin
Case cover
Output flange
Dowel pin
Shaft seal
Vent plug
Stud bolt
Spring washer
Hexagon nut
Plug
Circlip
Module-pinion
Pinion shaft
Supporting ring
Adjusting disc
Gear wheel
Pinion shaft
Taper roller bearing
Distance sleeve
Taper roller bearing
Taper roller bearing
Gear wheel end stage
46
47
50
50A
50B
61
61A
61B
81
84
85
85A
85B
85C
86
86A
86B
87
87A
88
89
200
201
Utgående axel
Cylindrisk kil
Fotplatta
Sexkants bult
Fjäder bricka
Insexskruv
Fjäderbricka
Sexkantsmutter
Insexskruv
Kil
Låsring
Hållbricka
Justeringsbricka
Justeringsbricka
Låsring
Hållbricka
Justeringsbricka
Låsring
Hållbricka
Låsring
Hållbricka
Packning
Packning
Output shaft
Cylindrical pin
Foot plate
Hexagon head screw
Spring washer
Socket head cap screw
Spring washer
Hexagon nut
Socket head cap screw
Key
Circlip
Supporting ring
Adjusting disc
Adjusting disc
Circlip
Supporting ring
Adjusting disc
Circlip
Supporting ring
Circlip
Supporting ring
Gasket
Gasket
