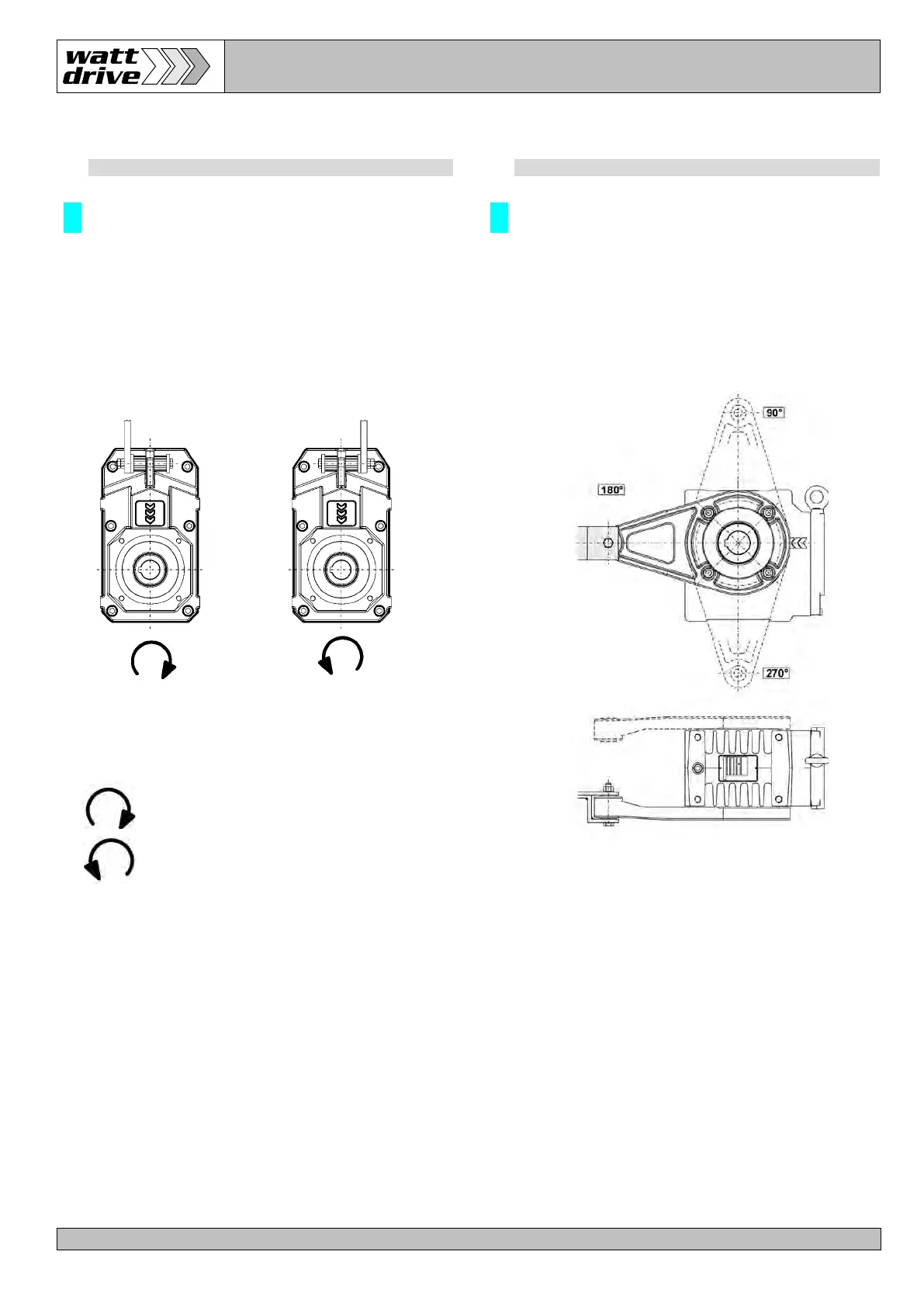

4.10 Montage av momentstag
4.10 Installation of torque arms
S
VIKTIGT!
Kontrollera rotationsriktningen på hålaxeln!
Elasten (plasten) i gummibussningenheten
skall belastas
under sammantryckningen i huvudrotationsriktningen.
Se kapite
l 8 på sedan 29 för bultarnas
åtdragningsmomnet.
Tappväxelenhet
Shaft mounted gear unit
S
! IMPORTANT !
Pay attention to the direction of rotation of the hollow
shaft!
The elastomers in the rubber bumper set are to be
loaded under compression in the main working direction
of rotation!
See section 8 on page 29 for the bolt tightening torque.
Kuggsnäckväxel enhet
Helical worm gear unit
R
L
R
… Medurs / Clockwise
L
… Moturs/ Counter clockwise
