Drift och underhållsmanual - Explosionsskyddade drifter enligt direktiv 94/9/EG
Operating and maintenance manual- Explosion-Protected Drives Complying with Directive 94/9/EC
WATT DRIVE GMBH A-2753 Markt Piesting Wöllersdorfer Str. 68 Tel.:+43/2633/404-0 Fax: +43/2633/404-220 www.wattdrive.com watt@wattdrive.com - 23

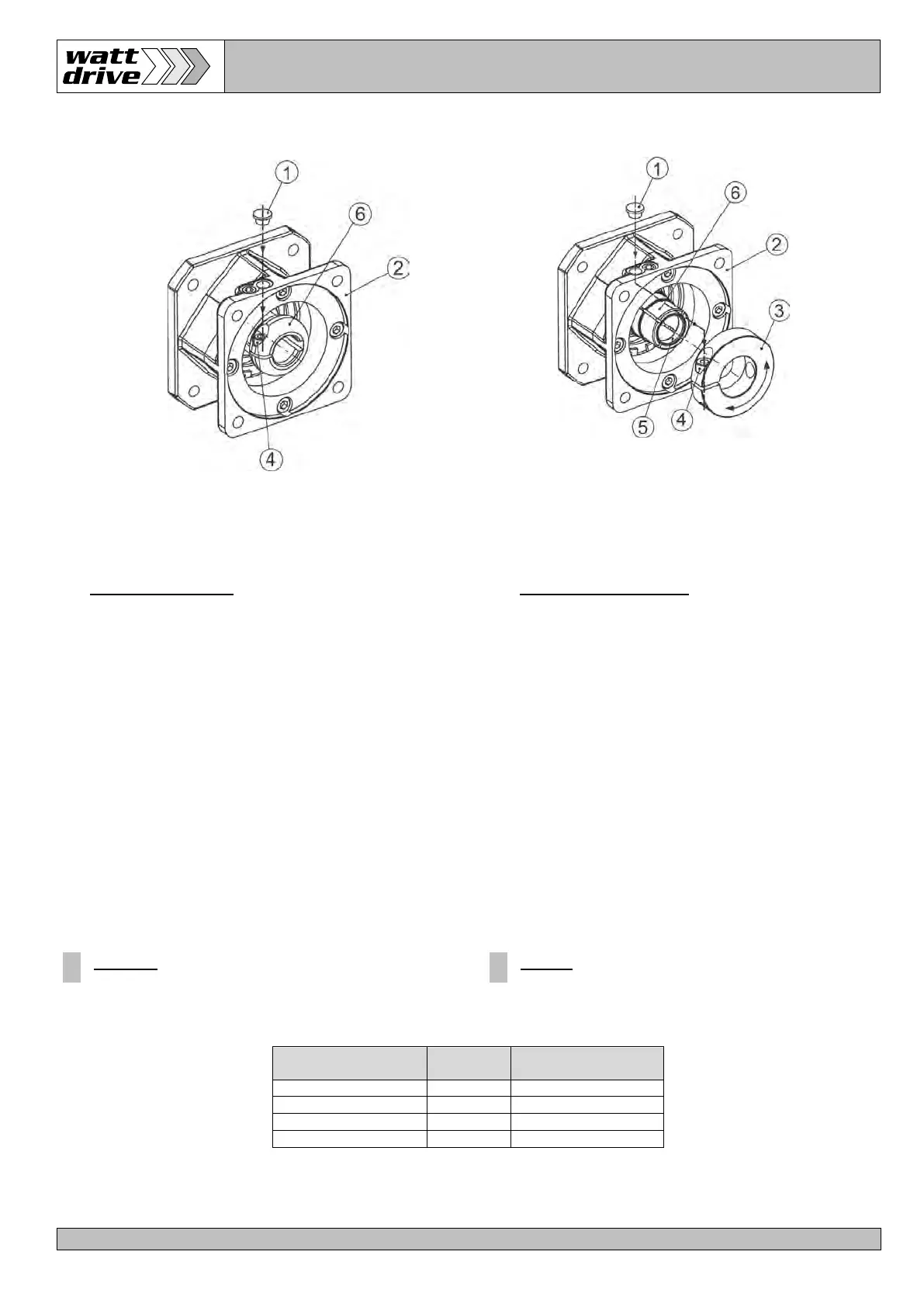

Principbild på servoadapter med kil.
Sectional view servo adapter with
key
.
Principbild på servoadapter med jämn axel (utan kil)
Sectional view servo adapter with smooth shaft.
Montering av motorn:
1.
Rengör motorn axel. Den måste vara absolut ren från
fett.
2.
Ta bort plastpluggen (1) från monteringshålet på
adapterns hus (2).
3.
Sätt adapterns axel (6) i linje med klämringen (3),
förlängningen av momentnyckeln måste
komma på
rätt plats i klämringens skruv (4).
4.
Montera motorn på adapterns hus (2). Det är att
föredra att monteringen sker vertikalt. OBSERVERA
:
Vinkla inte motorns axel!
5. Skruva fast motorn.
6. Dra åt
klämringens skruv (4) med momentnyckel,
åtdragningsmoment M
a
enligt tabell 1.
7.
Sätt tillbaka plastpluggen (1) i dess hål på adapterns
hus.
OBSERVERA:
Demontering av motorn kan bara göras i
ett rotorläge.
Assembling of the motor:
1. Clean the motor shaft, it has to be absolutely grease -
free.
2.
Remove the plastic plug (1) out of the mounting hole
of the adapter housing (2).
3.
Align the adapter shaft (6) respectively the clamping
ring (3), the extension of the torque spa
nner has to
click into place in the clamping screw (4).
4.
Fix the motor to the adapter housing (2). Prefer the
vertical assembling. Attention:
Don’t tilt the motor
shaft !
5. Screw the motor in place.
6.
Tighten the clamping screw (4) with the torque
spanner, tightening torque M
a
table 1.
7.
Close the mounting hole of the adapter housing with
the plastic plug (1).
Attention:
The motor disassembling can only be done in
one rotor position!
S
Tabell 1
: Åtdragningsmoment M
a
för klämringens
skruv på WATT servoadapter med kil och med jämn
axel (utan kil):
S
Table 1
: tightening torque M
a
for the clamping screw
of the WATT servo adapter with key and with smooth
shaft:
Klämskruvs dimension
Clamping screw
„s“
M
a
[Nm]
M6
5
9,5
M8
6
20
M10
8
48
M12
10
94
