HTC 2500 iX - Oil Level Control of Gear Units with Oil Level Plug at

Drift och underhållsmanual - Explosionsskyddade drifter enligt direktiv 94/9/EG
Operating and maintenance manual- Explosion-Protected Drives Complying with Directive 94/9/EC
WATT DRIVE GMBH A-2753 Markt Piesting Wöllersdorfer Str. 68 Tel.:+43/2633/404-0 Fax: +43/2633/404-220 www.wattdrive.com watt@wattdrive.com - 37

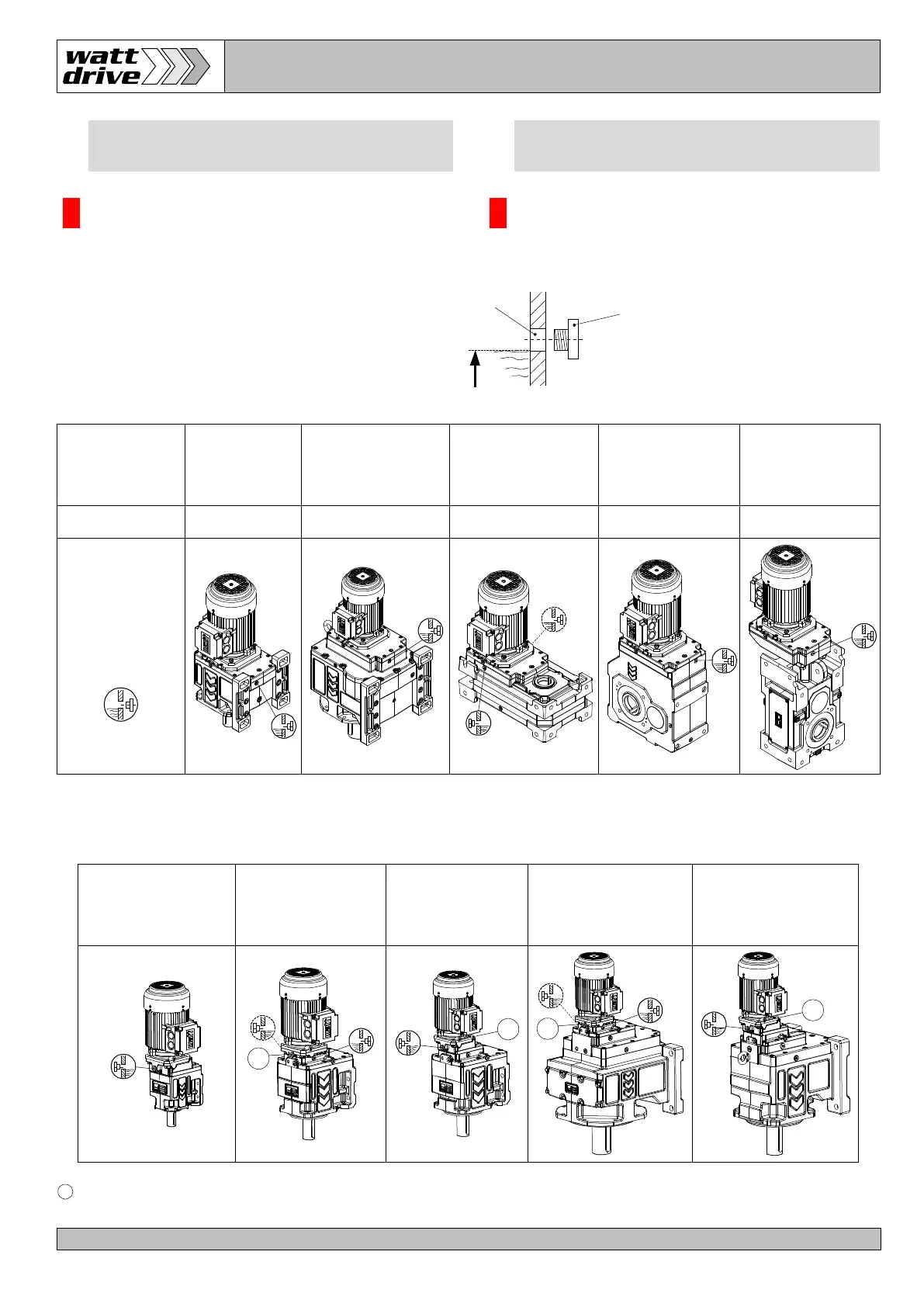

10.8 Oljenivåkonroll på växlar med
oljenivåplugg vid vertikala
monteringsformer
10.8 Oil level control of gear units with oil level
plug at vertical mounting position
!!
- Bryt spänningen till växelmotorn!
- Ta bort oljenivåpluggen
- Kontrollera oljenivån.
!!
- De-energized the geared motor!
- Remove the oil level plug.
- Check the oil level.
3-, 4- och 5-stegs växlar för att exempelgöra på raka
kuggväxlar.
3-, 4- and 5-stage gear units to exemplify on helical gear
unit.
E
…. Placering av luftplugg / Position of the vent plug
Växelstorlek
Gear unit size
H. 110E
H. 110A,S
H. 130A,S
H. 133A,S
H. 136A
H. 136C
F.. 110A,S
F.. 130A,S
F.. 136A
K.. 85A
K.. 110A
K.. 136A
C.. 110A
C.. 130A
Monteringsform
Mounting pos.
V1/V5 V1/V5 V6 H6 H3
Placering av
oljenivåpluggen
Position of the
oil level plug
H. 50C – 65C
A.. 56C, 66C
F.. 55C, 65C
K.. 50C, 60C
S.. 506C – 609C
H. 70C – 133C, 136D
A.. 76C, 86C
F.. 75C – 136C
K.. 70C – 136C
C.. 70C – 130C
H. 70D – 85D
A.. 76D, 86D
F.. 75D, 85D
K.. 75D – 85D
C.. 70D – 85D
H. 110D – 133D, 136F
F.. 110D – 136D
K.. 110D, 136D
C.. 110D, 130D
H. 110F – 133F
F. 110F – 130F
E
E
E
E
Korrekt oljenivå = Underkanten av oljenivåhålet
Correct oil fill level = Bottom edge of the oil level bore
Oljenivåhål
Oil level bore
Oljenivåplugg
Oil level plug
