HTC 2500 iX - Page 351

Drift och underhållsmanual - Explosionsskyddade drifter enligt direktiv 94/9/EG
Operating and maintenance manual- Explosion-Protected Drives Complying with Directive 94/9/EC
WATT DRIVE GMBH A-2753 Markt Piesting Wöllersdorfer Str. 68 Tel.:+43/2633/404-0 Fax: +43/2633/404-220 www.wattdrive.com watt@wattdrive.com - 9 -

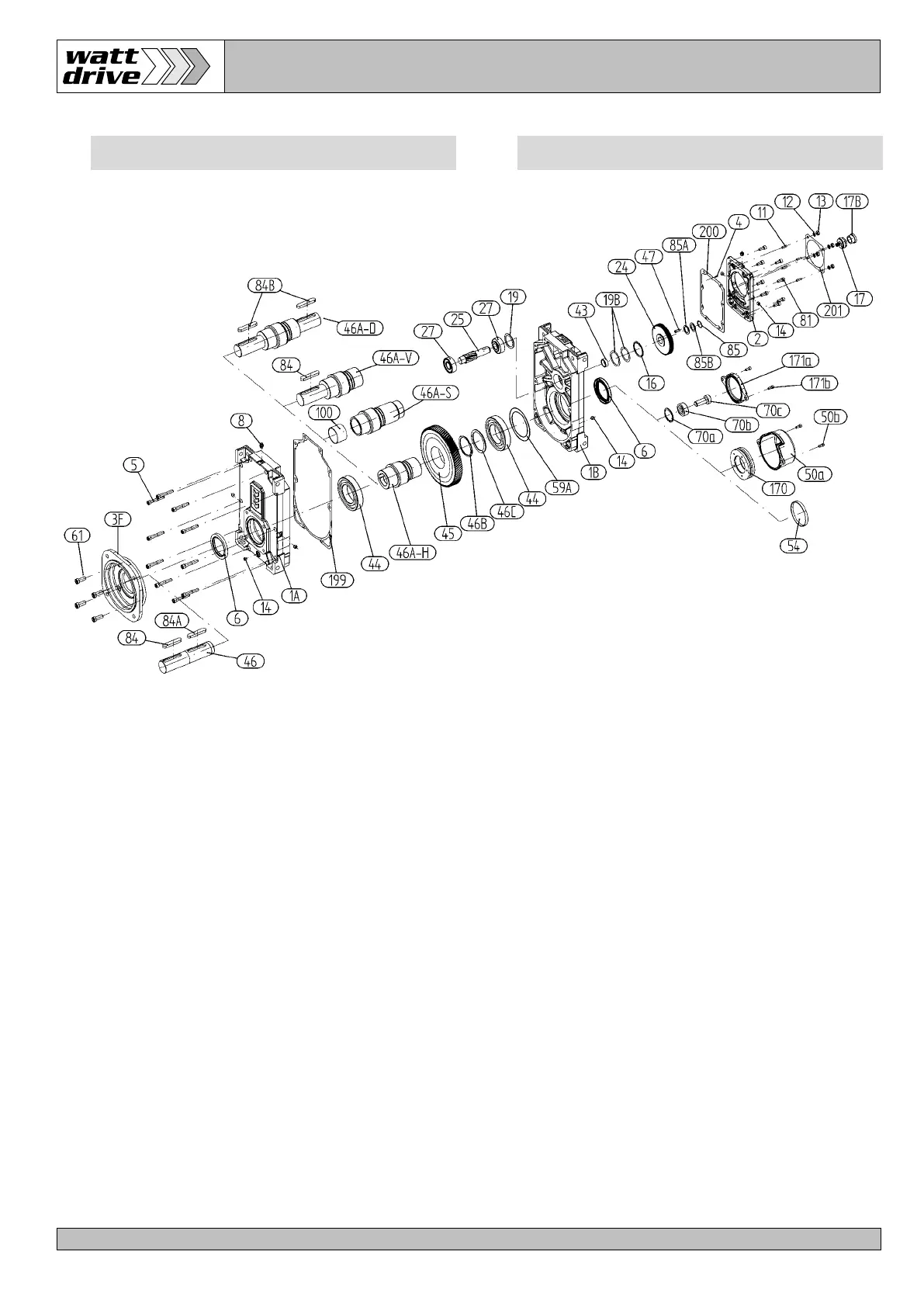

3.3 Principkonstruktion – tappväxel typ FUA
3.3 Basic design principles parallel shaft gear
unit
1A
1B
2
3F
4
5
6
8
11
12
13
14
16
17
17B
19
19B
24
25
25
27
43
44
45
45
46
46A-H
46A-S
Växelhus
Växelhus
Motorfläns
Utgående fläns
Styrstift
Insexskruv
Axeltätning
Luftplugg
Pinnbult
Fjäderbricka
Mutter
Plugg
Låsring
Pinjong 1:a steg
Axelhylsa
Bricka
Packningsbricka
Kugghjul
Axelhylsa
Axelhylsa
Koniska rullager
Distansring
Spårkullager
Kugghjul slutsteg
Kugghjul slutsteg
Enkel utgående axel (lös)
Hålaxel
Klämkoppling m. hålaxel.
Gear case
Gear case
Case cover
Output flange
Dowel pin
Socket head cap screw
Shaft seal
Vent plug
Stud bolt
Spring washer
Hexagon nut
Plug
Circlip
Modul-pinion
Pinion shaft
Supporting ring
Adjusting disc
Gear wheel
Pinion shaft
Pinion shaft
Taper roller bearing
Distance sleeve
Deep groove ball bearing
Gear wheel end stage
Gear wheel end stage
Insert shaft
Hollow shaft
Shrink disc hollow shaft
46A-V
46A-D
46B
46C
47
50a
50b
54
59A
61
70a
70b
70c
81
84
84A
84B
85
85A
85B
86
100
170
171a
171b
199
200
201
Enkel utgående axel
Dubbel utgående axel
Låsring
Bricka
Cylinderkil
Skyddskåpa för klämkoppling
Insexskruv
Tätningslock
Packningsbricka
Insexskruv
Låsring
Spännhylsa
Insexskruv
Insexskruv
Kil
Kil
Kil
Låsring
Bricka
Packningsbricka
Packningsbricka
Glykordur-Bussning
Klämkopplingssats
Skyddskåpa för hålaxel
Insexskruv
Packning till huset
Packning
Packning
Output shaft
Output shaft on both sides
Circlip
Supporting ring
Cylindrical pin
Protection cap for shrink d.
Socket head cap screw
Cover
Adjusting disc
Socket head cap screw
Circlip
Tension disc
Socket head cap screw
Socket head cap screw
Key
Key
Key
Circlip
Supporting ring
Adjusting disc
Adjusting disc
Glykodur bush
Shrink disc set
Protection cap for hollow s.
Socket head cap screw
Case gasket
Gasket
Gasket
