X5 FastMig
Käyttöohje - FI

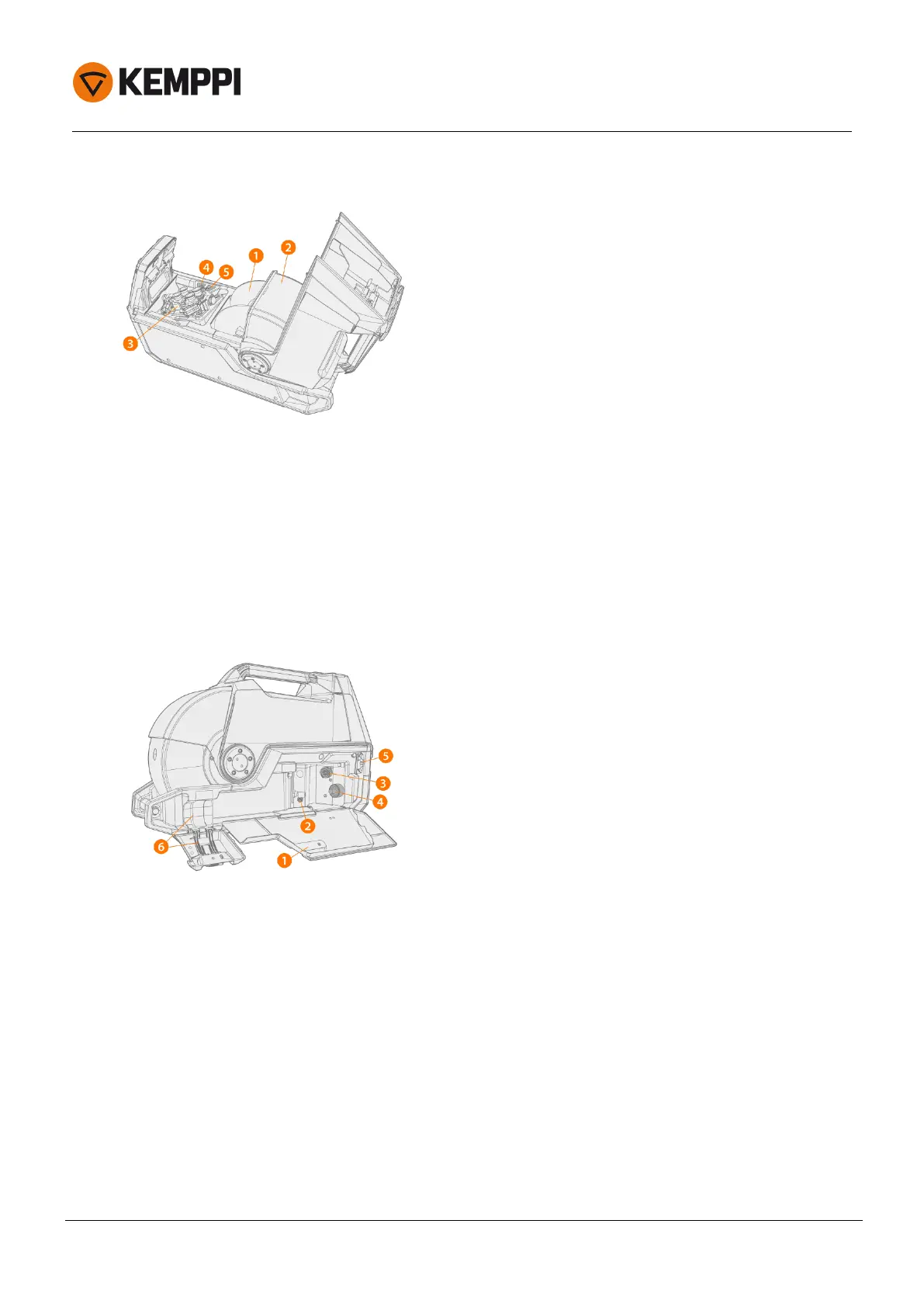

Langansyöttölaitteen sisäpuoli (langansyöttölaitteen kotelo)
1. Lankakela
>> Lisätietoja lankakeloista on kohdassa "X5-lankakelat ja -navat" seuraavalla sivulla.
2. Lankakelan lukituskansi
3. Syöttöpyörämekanismi
4. Langanajopainike
>> Ajaa lisäainelankaa eteenpäin (ilman valokaarta).
5. Kaasutestipainike
>> Testaa suojakaasun virtaus, tai poista kaasu järjestelmästä.
Langansyöttölaitteen sisäpuoli (välikaapelin liitäntäkotelo)
1. Välikaapelin liitäntäkotelon luukku ja salpa.
2. Suojakaasuletkun liitin
3. Ohjauskaapelin liitin
4. Hitsausvirtakaapelin liitäntä
5. Jäähdytysnesteen letkun kiinnitysaukko
6. Välikaapelin vedonpoistin
Kaapelien asentaminen ja kytkeminen, katso "X5-välikaapeli" sivulla123 ja "Kaapelien asennus" sivulla141.
Langansyöttölaitteen kiinnitystarvikkeet
X5 Wire Feeder -langansyöttölaite voidaa asentaa X5 Power Source -virtalähteen päälle seuraavilla valinnaisilla
kiinnitystarvikkeilla:
• Kiinteät kiinnityslevyt ja lukitusmekanismi yhdelle langansyöttölaitteelle
• Kääntyvä alusta ja lukitusmekanismi yhdelle langansyöttölaitteelle
• Kääntyvä alusta ja lukitusmekanismit kahdelle langansyöttölaitteelle
