21
6. Montage
• Stecken Sie zunächst den flachen Fokus-
Feintriebknopf auf der Seite auf, an der Sie
den Koaxialtrieb befestigen wollen. Der Knopf
wird magnetisch gehalten (5.1). Achten Sie
darauf, dass der Knopf einrastet. Der andere
Fokusknopf wird entsprechend auf der gegen-
überliegenden Seite befestigt.
• Lockern Sie die Arretierungsschraube (6.1)
links vorne am Tisch.
• Schieben Sie den Tisch so weit wie möglich
nach hinten.
• Befestigen Sie den Koaxialtrieb mit der
Schraube (7.1).
• Ziehen Sie den Tisch nach vorne und drehen
Sie die Arretierungsschraube wieder fest.

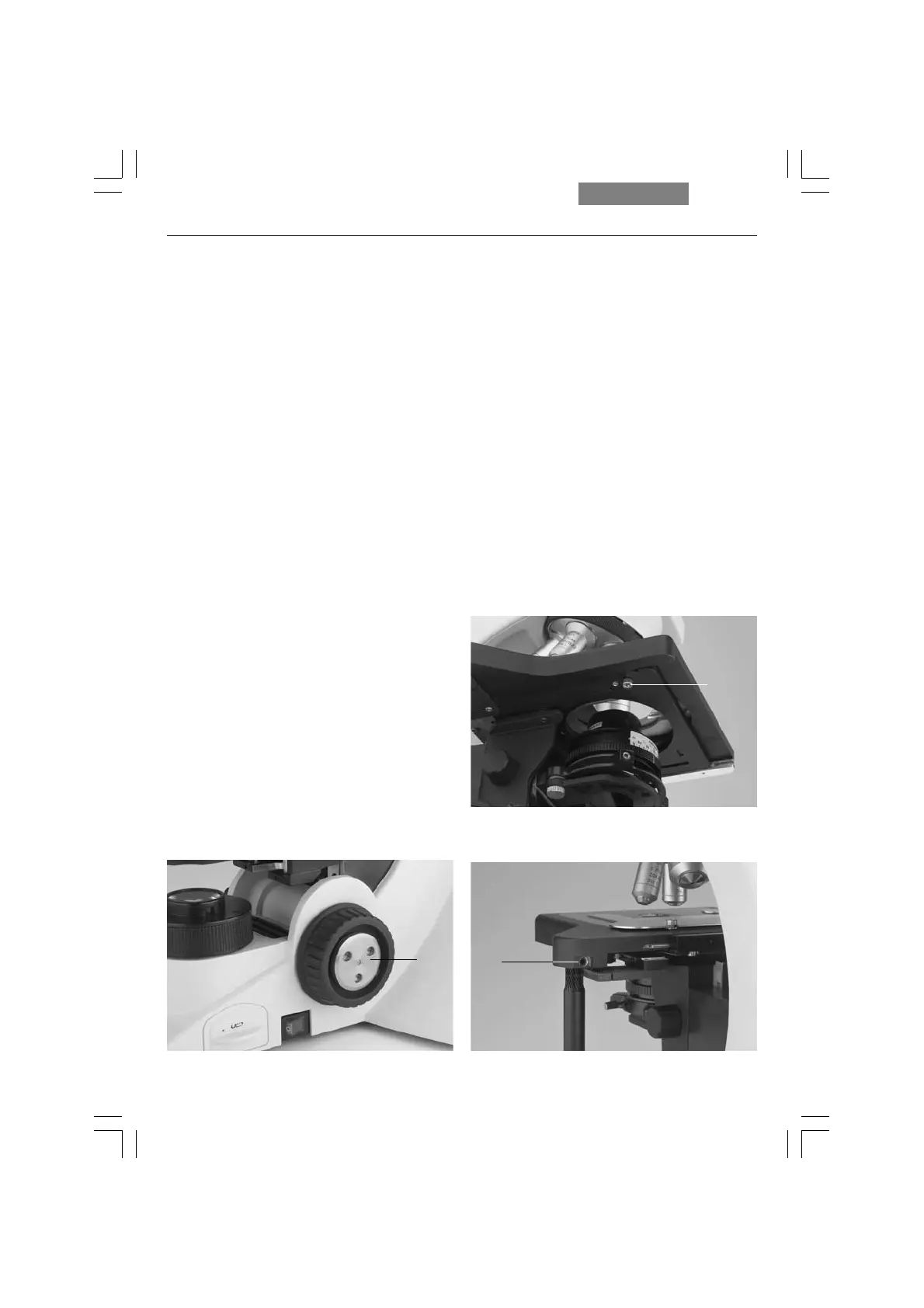

Abb. 7 Montage Koaxialtrieb
1 Befestigungsschraube für Koaxialtrieb
1
1
Abb. 5 Fokushandrad
1 Magnethalterung für Fokus-Feintriebknopf
Abb. 6 Unterseite Objekttisch
1 Arretierungsschraube
1
