33
6. Assemblage du microscope

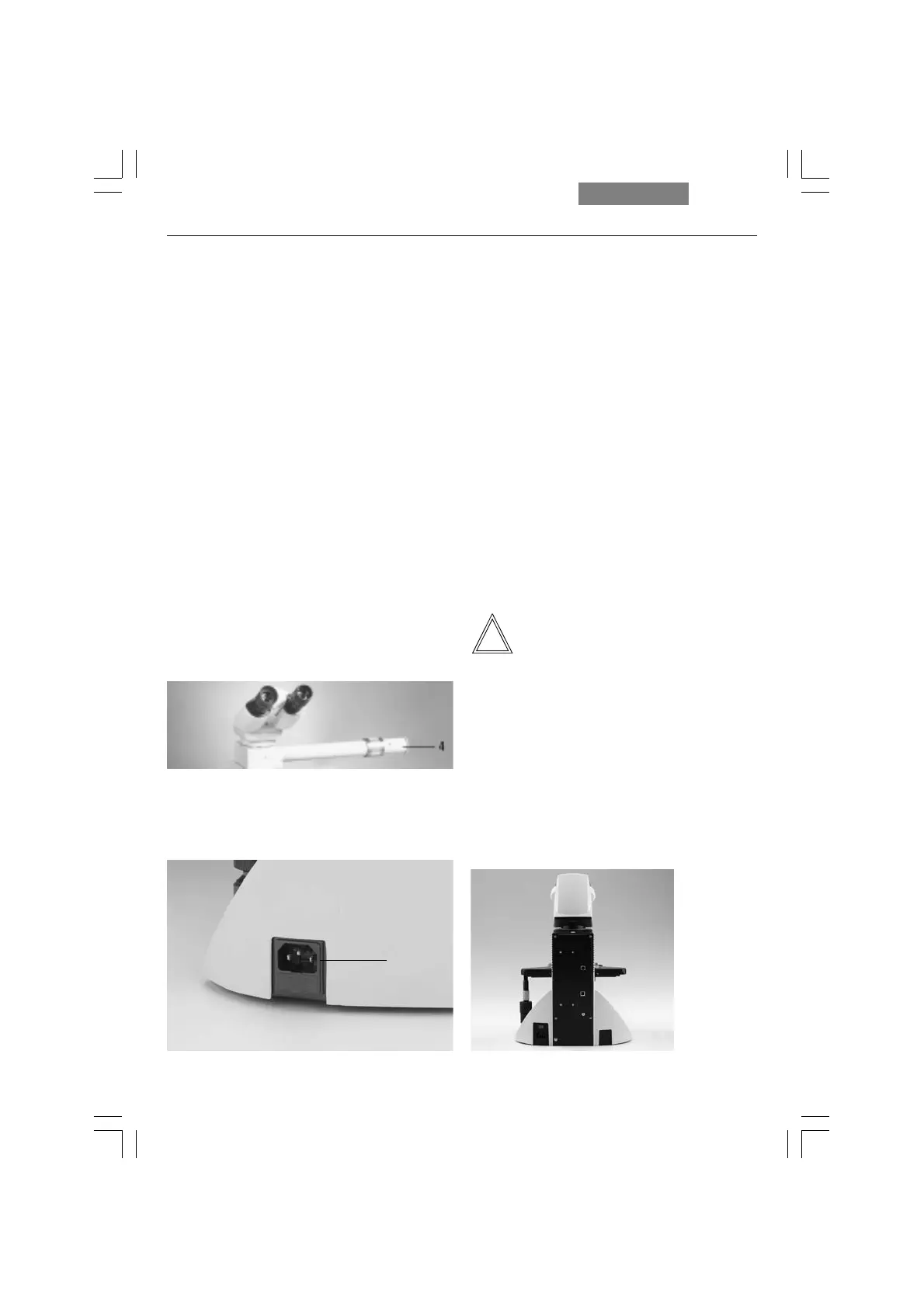

Fig. 31a Dos du statif du Leica DM2000/DM2500
1 Connexion de l’alimentation électrique
1
Fig. 30 Traceur
1 Capuchon
1
Fig. 31b Dos du statif du Leica DM3000
1 Connexion de l’alimentation électrique
2 Prise commutateur
3 Prise PC
Chambre claire
La chambre claire L3/20 (fig. 30) permet de su-
perposer de grands objets près du microscope
dans l’image microscopique. Il est ainsi possible
de faire très facilement un tracé de la prépara-
tion en suivant les contours de l’objet ou d’affi-
cher des échelles.
Commutateur situé au verso du Leica DM3000
Pour basculer d’un objectif à un autre, il est
optionnellement possible de brancher un double
commutateur au verso du statif du Leica
DM3000.
La prise se trouve à l’arrière du statif (31b.2).
6.11 Connexion au bloc d'alimentation
• Après le montage, connecter le microscope à
l’alimentation électrique en utilisant le câble
secteur fourni (fig. 31a,b.1) .
• Le cas échéant, connecter également au bloc
d’alimentation le boîtier de lampe ou le régu-
lateur de puissance externe.
Pour le Leica DM3000 :
Si utile, vissez les objectifs après la mise sous
tension de microscope.
De petites plaques indiquant le grossissement
de chaque objectif, sont placées sous les tou-
ches noires du panneau de commandes frontal.
Pour commander chaque position de l’objectif
appuyez sur la touche correspondante.
Remarque :
Il n’est utile de raccorder un PC au Leica
DM3000 (31b.3) que lorsque de nouveaux objec-
tifs doivent être programmés ou lorsque un
changement au niveau des commandes latéra-
les de fonction doit être effectué. Cela n’est
possible qu’à l’aide du logiciel Leica DMControl.
