14. Adaptations ultérieures
14.1 Équipement du magasin à filtres de
diascopie
• Démonter le tube et les systèmes intermédiai-
res le cas échéant.
• Poser le statif à l’envers (le socle en haut),
desserrer les vis du fond et soulever la plaque
de base.
• Introduire les filtres dans les logements en
demi-cercle. Il n’est pas nécessaire de suivre
un ordre précis.
• Remettre
le magasin à filtres en place.
14.2 Équipement de la tourelle de conden-
seur
•Tourner la platine vers le haut et abaisser le
condenseur.
• Enlever le condenseur. Desserrer la vis de
fixation du condenseur.
Condenseur UCL/UCLP
•Tourner la vis (72.1) pour la sortir complète-
ment.
•Tourner les vis de centrage dans le sens in-
verse des aiguilles d’une montre de façon à
pouvoir mettre en place les anneaux de lu-
mière, les lames λ et λ/4* ou la lentille* 2.5x.
L’orifice le plus grand est prévu pour l’obser-
vation en fond clair (= BF) ; les orifices plus
petits pour les anneaux de lumière ou les pla-
ques λ et λ/4 ou la lentille de mise au point
2.5x.

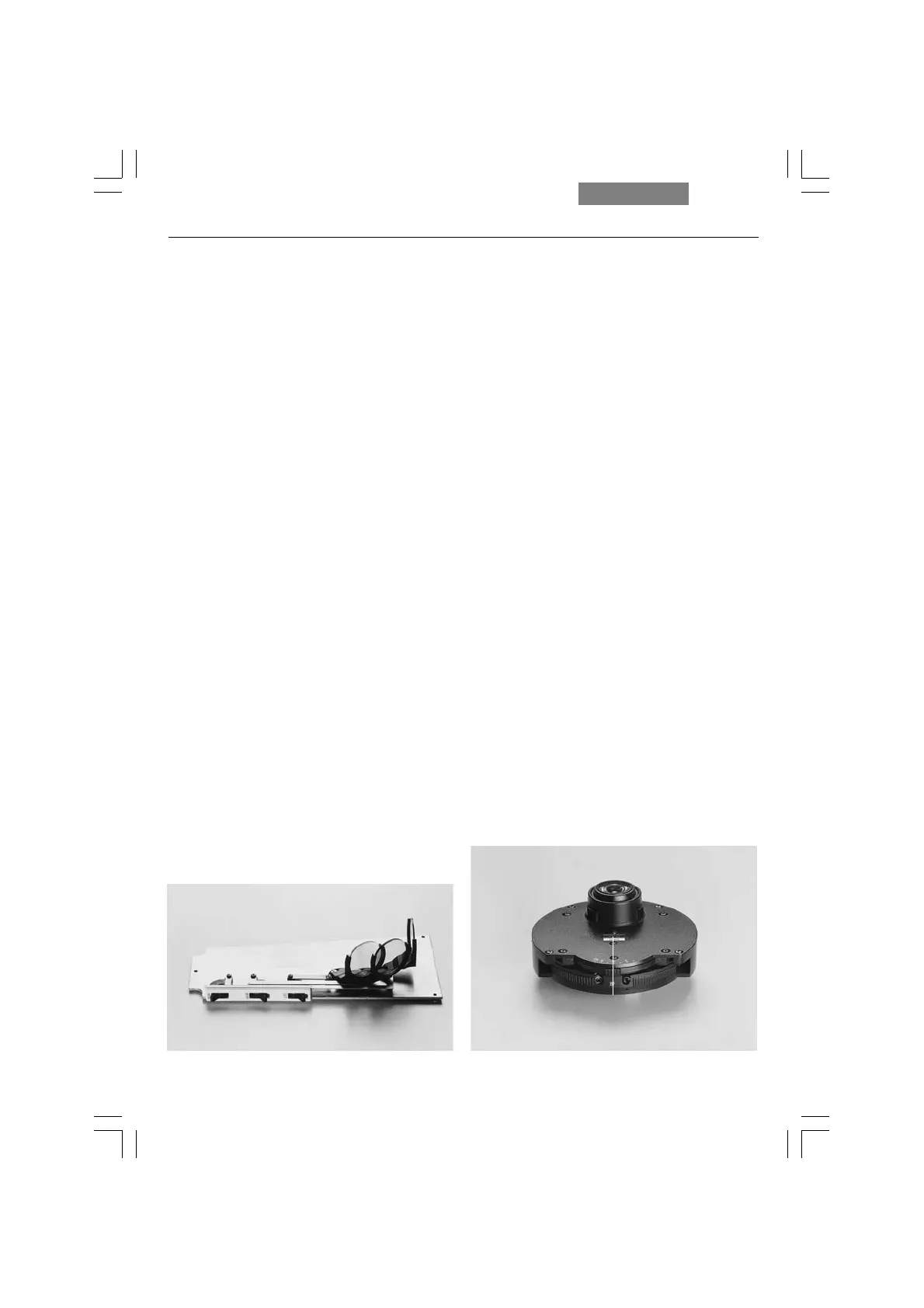

Fig. 72 Condenseur UCL
1 Vis de fixation de la tourelle de condenseur
1
Fig. 71 Magasin à filtres de diascopie pour Leica DM2500
