14. Adaptations ultérieures
Remarques :
En cas d’utilisation d’un orifice plus petit pour le
fond-clair, il n’est pas possible d’obtenir l’ouver-
ture d’éclairage maximale.
L’inscription (par ex. DF, PH 1..., λ) doit être en
haut et les lames λ et λ/4 doivent être montées
dans le bon sens : la rainure doit pointer vers le
milieu du disque ! L’inscription des composants
doit correspondre au marquage de la position
opposée (bord externe du disque).
• Serrer les vis de centrage de sorte que les
composants soient au milieu des orifices.

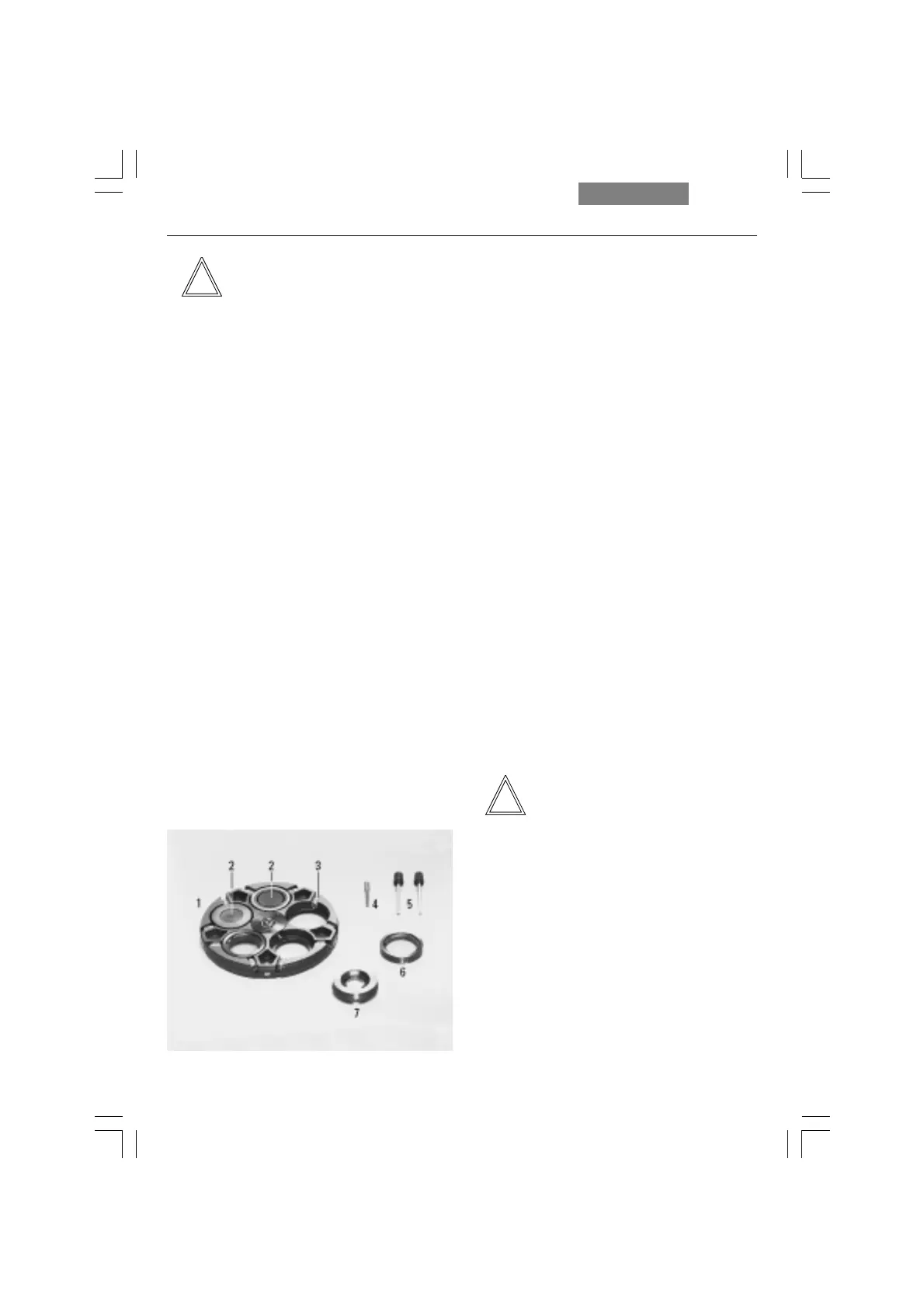

Fig. 73 Tourelle de condenseur UCL
1 Tourelle de condenseur
2 Anneau de lumière ou plaque λ ou λ/4
3 Vis de centrage
4 Axe
5 Clef de centrage
6 Plaque λ ou λ/4
7 Lentille additionnelle 2.5x...20x
Attention :
Avant de monter
la tourelle dans le condenseur,
veiller à ce qu’aucune vis de centrage ne dé-
passe sur le côté.
• Fixer la tourelle de condenseur sur l’axe et vé-
rifier que la tourelle tourne impeccablement
sur 360°.
• Fixer le condenseur avec la vis de fixation.
Condenseur UCA/P
•Tourner la vis de la base du condenseur (au
centre) pour la faire sortir complètement.
•Tourner les vis de centrage dans le sens
in-
verse des aiguilles d’une montre
de façon à
pouvoir mettre an place les anneaux de lu-
mière et les lames λ et λ/4*.
L’orifice le plus grand est prévu pour l’obser-
vation en fond clair (= BF) ; les orifices plus
petits pour les anneaux de lumière ou les
lames λ et λ/4.
Remarques :
En cas d’utilisation d’un orifice plus petit pour le
fond-clair, il n’est pas possible d’obtenir l’ouver-
ture d’éclairage maximale.
L’inscription (par ex. DF, PH 1..., λ) doit être en
haut et les lames λ et λ/4 doivent être montées
dans le bon sens : la rainure doit pointer vers le
milieu du disque ! L’inscription des composants
doit correspondre au marquage de la position
opposée (bord externe du disque).
!
