8. Utilisation
1
2
∩

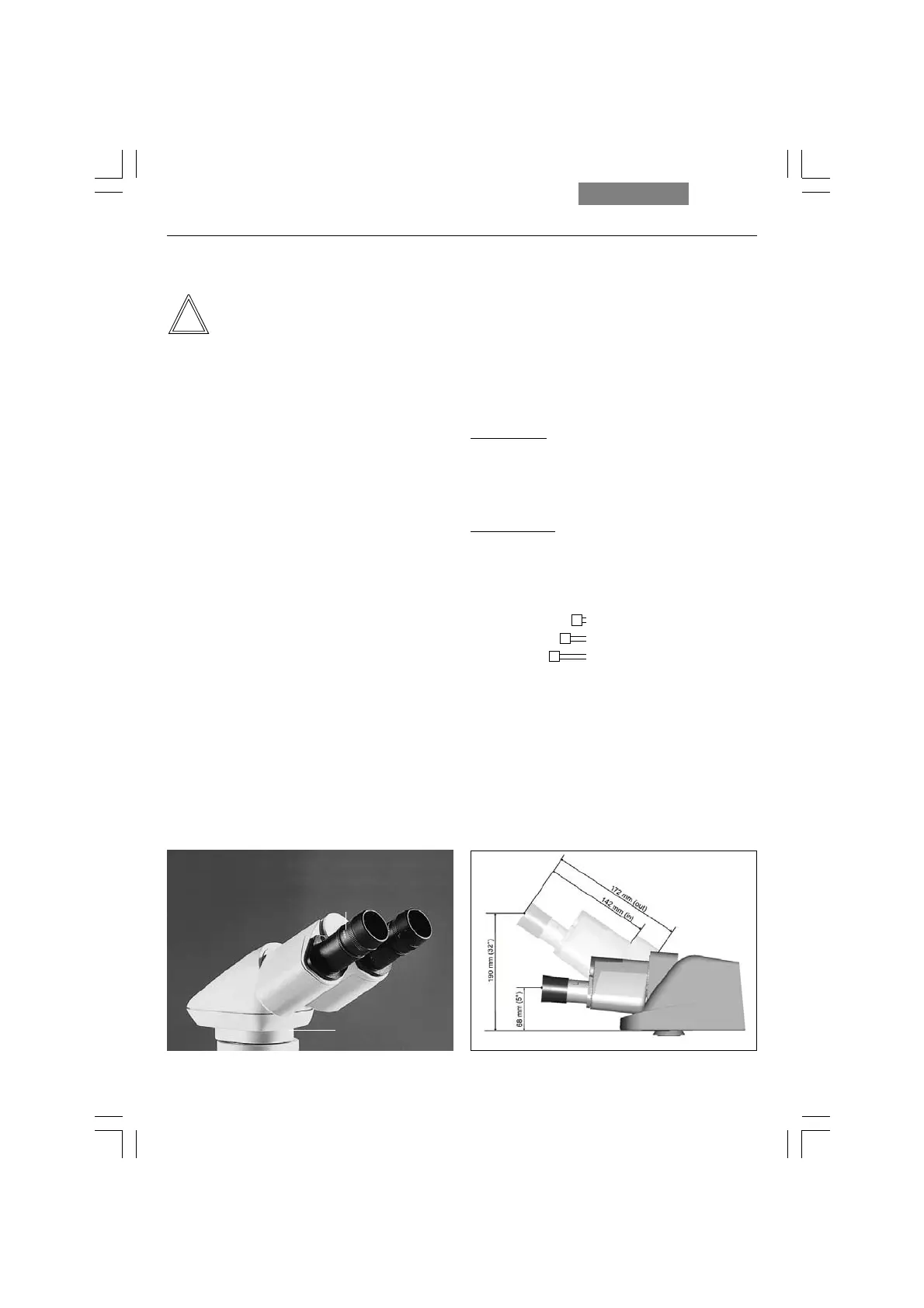

Fig. 52 Réglage du tube
∩ Réglage de la distance interoculaire
1 Échelle (mm), 2 Module intermédiaire*, sur l’image :
Module ergonomique
8.4 Tubes
Remarque :
Obturer soigneusement les sorties libres du
tube,
pour éliminer toute lumière parasite.
Réglage de la distance interoculaire
• Régler la distance interoculaire des tubes
oculaires
pour observer une image globale
homogène (fig. 52).
Réglage de l'angle d'observation
•Avec les tubes ergonomiques HC LVB 0/4/4 et
HC -/0/4,
on modifie l’angle d’observation en in-
clinant le
tube porte-oculaire.
Tube ergonomique (long,
inclinable) : 0 à 35°
Tube ergonomique (court,
inclinable): 7,5 à 32,5°
•Avec les tubes ergonomiques AET22 et EDT22,
on modifie l’angle d’observation en inclinant
le
tube porte-oculaire de 5 à 32° (fig. 53).
Adapter la longueur du tube porte-oculaire à
la longueur de bras
• Sur le tube AET22, il est possible d’allonger le
tube porte-oculaire de 30 mm (fig. 53).
Répartition du faisceau lumineux sur les tubes
Tube EDT22 :
Le réglage de la répartition lumineuse entre les
sorties d’observation et de documentation est
fixe (50:50).
Tube BDT25+ :
Le réglage de la répartition lumineuse s’effectue
manuellement avec une tirette de commande.
Barre de commande Observation Photo
VIS 100 % 0 %
50/50 150 % 50 %
PHOTO 110 % 100 %
Fig. 53 Réglages personnalisés sur le tube AET22
