44
8. Utilisation
Utilisation à droite/gauche
Le levier de commande coaxiale peut se fixer à
droite ou à gauche de la platine. (Voir aussi la
rubrigue : Assemblage p. 20). Pour changer de
côté, procéder ainsi :
• Desserrer la vis de blocage (48.5) à gauche
sous la platine. La bonne clef se trouve à
droite sous la platine.
Attention !
Il est impératif d’abaisser le condenseur !
• Basculer la platine complètement vers l’ar-
rière.
• Desserrer la vis (50.6) du levier de commande
coaxiale et la retirer.
•Mettre en place le bouton plat de mise au
point fine (48.3)
du même côté du statif que le
levier de commande x-y de la platine
. Le bou-
ton est maintenu en place par un aimant.
Véri-
fier la bonne position
du bouton. Fixer l’autre
bouton de mise au point de l’autre côté du
statif.
• Fixer le levier de commande coaxiale de
l’autre côté de la platine en serrant la vis cor-
respondante.
•Amener à nouveau la platine en position de
départ et serrer la vis d’arrêt. Après installa-
tion de la platine, déplacer le guide-objet du
côté gauche du microscope. Continuer à tour-
ner jusqu’a ce que le guide arrive en butée
(signalé d’un « clic »).
• Remettre le condenseur en place.
!
8.3 Mise au point
Mise au point grossière et fine
Des deux côtés du statif se trouvent les
boutons de mise au point : grossière et fine
(fig. 50 et 51).
La forme spéciale du bouton plat de mise au
point fine (fig. 51.3) permet simultanément de te-
nir le levier de commande coaxiale dans la main
et de faire d’un doigt
la mise au point fine. Ceci
implique que ce
le bouton plat soit placé du bon
côté du statif. Voir la
rubrique : Utilisation à
droite/gauche de la platine.
Réglage en hauteur des boutons de mise au
point
• Défocaliser l’image microscopique en abais-
sant la platine au moyen du boutob de mise au
point grossière (50.2 , 51.2).

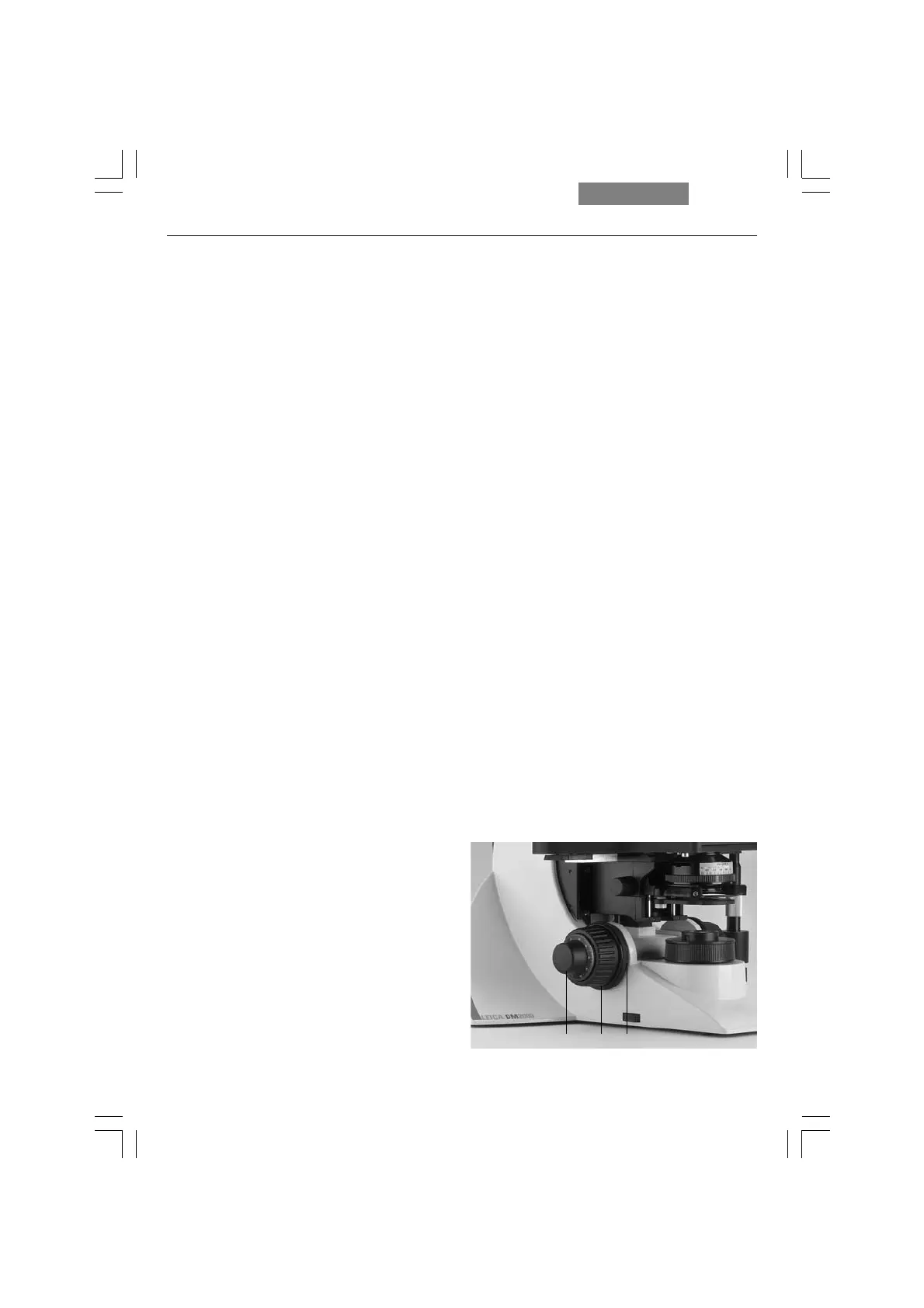

Fig. 50 Bouton gradué de mise au point
1 Réglage de la direction du pas
2 Mise au point grossière
3 Mise au point fine
123
