Leica DM3000 - Phasenkontrastringe Überprüfen

36
7. Inbetriebnahme
• Öffnen Sie die Leuchtfeldblende so weit, dass
sie gerade aus dem Sehfeld verschwindet
(35d).
Achtung:
Die Kondensorhöheneinstellung ist abhängig
von der Präparatdicke und muss ggf. für unter-
schiedliche Präparate neu eingestellt werden.
7.3 Phasenkontrastringe überprüfen
Ist Ihr Mikroskop für die Verwendung von
Phasenkontrast ausgerüstet, ist die Kondensor-
scheibe bereits mit den zu den Objektiven pas-
senden Lichtringen bestückt
Die Lichtringe sind bereits werkseitig zentriert.
Die Zentrierung sollte jedoch noch einmal über-
prüft werden.
Hinweis:
Bei Kondensoren ohne Kondensorscheibe wird
ein Lichtringschieber verwendet, der seitlich in
den Kondensor eingeschoben wird. Hierbei ent-
fällt die Zentrierung.
Hinweis:
Beim Einschwenken eines für Phasenkontrast
geeigneten Objektivs muss der entsprechende
Lichtring eingestellt werden.
Die Objektivgravur (z.B. PH 1) gibt den korres-
pondierenden Lichtring (z.B. 1) an.

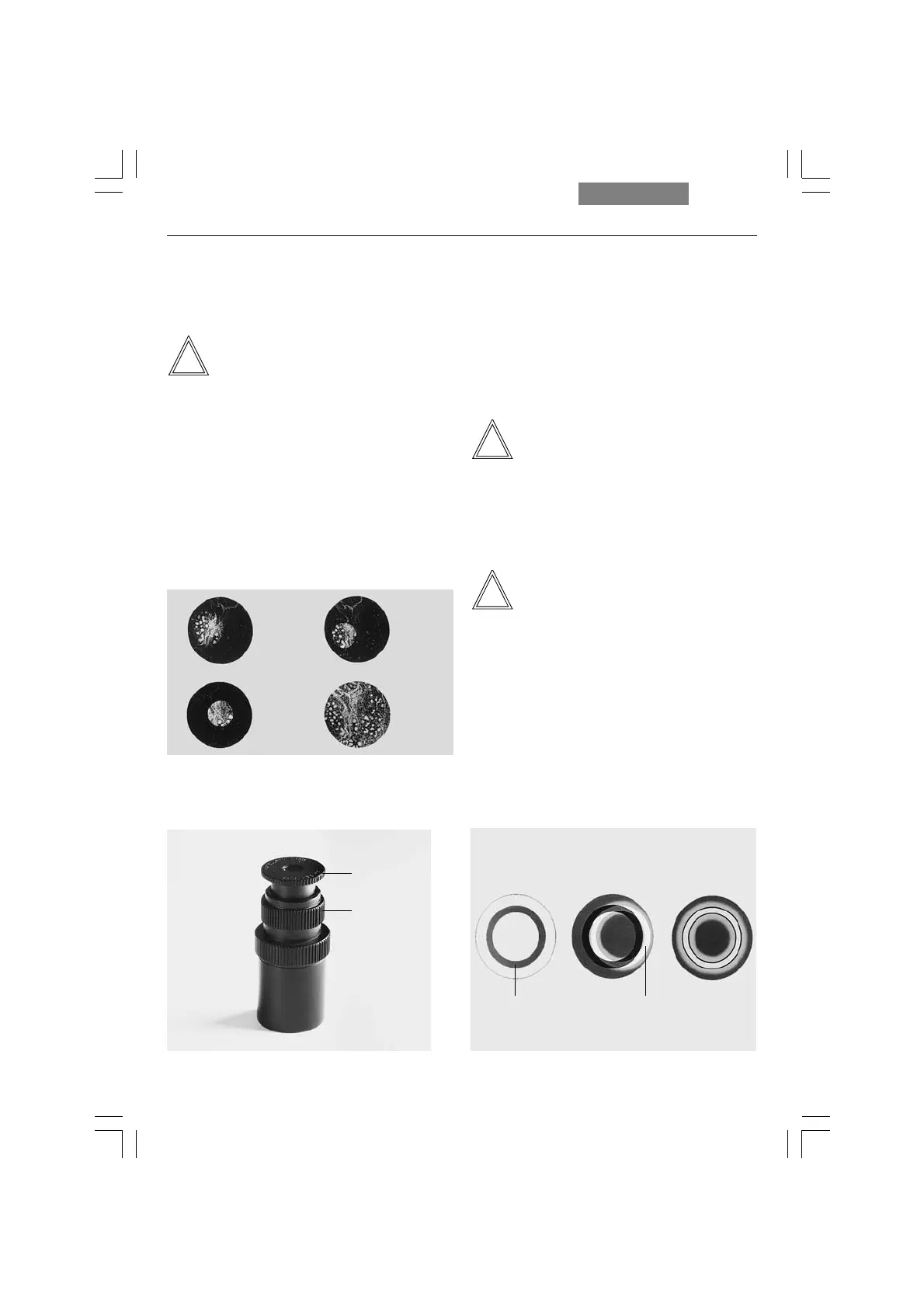

Abb. 36 Einstellfernrohr
1 Verstellbare Augenlinse
2 Klemmring zur Fixierung der Fokuslage
1
2
PH LR
Abb. 37 Zentriervorgang Phasenkontrast
PH=Phasenkontrastring, LR=Lichtring
a Kondensor in Position Hellfeld (BF)
b Kondensor in Position Phasenkontrast (PH),
Lichtring LR nicht zentriert
c Lichtring und Phasenring zentriert
ab c
a
b
cd
Abb. 35 Köhlersche Beleuchtung
a Leuchtfeldblende nicht fokussiert, nicht zentriert,
b Leuchtfeldblende fokussiert, jedoch nicht zentriert,
c Leuchtfeldblende fokussiert und zentriert,
Durchmesser jedoch zu klein,
d Leuchtfelddurchmesser = Sehfelddurchmesser
(Köhlersche Beleuchtung)
