29
6. Montage
Abb. 21 Filterwürfel,
Vorderseite

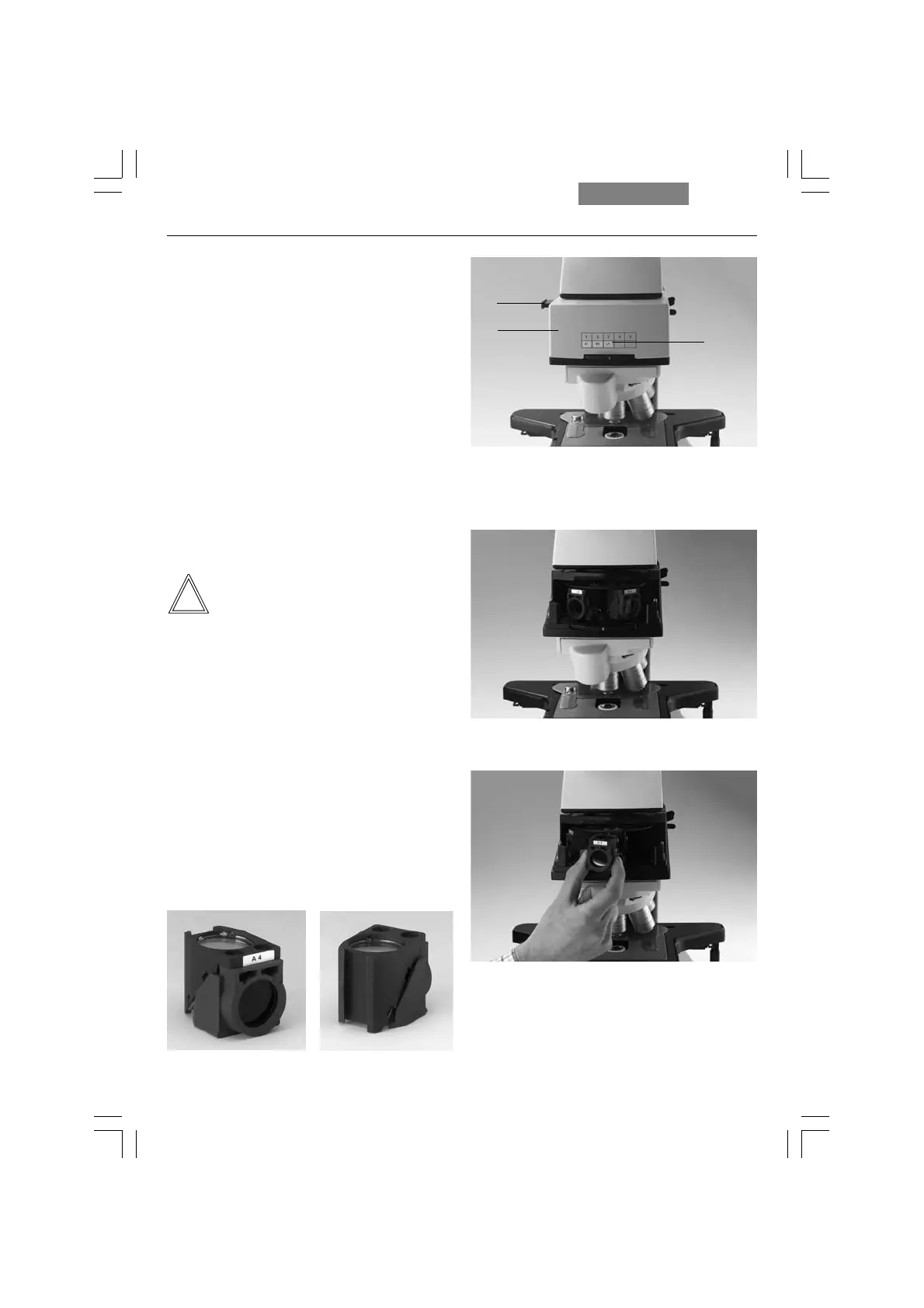

6.6.3 Bestückung der
Fluoreszenz-Revolverscheibe
Zum Einsetzen der Filter- bzw. Reflektorwürfel
gehen Sie folgendermaßen vor:
• Entfernen Sie den Analysator (Abb. 23.1).
• Ziehen Sie die Frontabdeckung (Abb. 23.2)
nach vorne ab.
• Setzen Sie einen Filterwürfel bzw. Reflektor-
würfel in die Ihnen frontal zugewandte
Halterung ein.
Dazu setzen Sie den Filter- bzw. Reflektor-
würfel an der rechten Seite an und rasten ihn
nach links in die Halterung ein.
Hinweis:
Die Nummerierung befindet sich direkt unter-
halb der Halterung.
• Bringen Sie die mitgelieferten Klebeschild-
chen (Abb. 23.3) entsprechend der Bestü-
ckung an der Frontseite des Fluoreszenz-
illuminators an.
• Sind alle Filter- bzw. Reflektorwürfel einge-
setzt, schließen Sie die Frontabdeckung wieder.
Achten Sie darauf, dass die Abdeckung einras-
tet.
Abb. 22 Filterwürfel,
Rückseite
1
2
Abb. 23 Fluoreszenzachse
1 Analysator
2 Frontabdeckung
3 Klebeschild
3
Abb. 24 Fluoreszenzachse ohne Frontabdeckung
Abb. 25 Einsetzen des Filterwürfels
