53
8. Utilisation
8.9 Diaphragme d’ouverture
Le diaphragme d’ouverture (59.3) sur le conden-
seur détermine la résolution, la profondeur de
champ et le contraste de l’image microscopi-
que. On obtient la meilleure résolution lorsque
les ouvertures de l’objectif et du condenseur
sont approximativement identiques.
Avec une ouverture du diaphragme inférieure à
celle de l’objectif, le pouvoir de résolution dimi-
nue mais le contraste est plus élevé. Une dimi-
nution de l’intensité de résolution est visible à
l’œil nu lorsqu’on ferme le diaphragme d’ouver-
ture à moins de 0.6x de la valeur d’ouverture de
l’objectif ; ceci est donc déconseillé.
En polarisation, le fait de fermer le diaphragme
d’ouverture intensifie les couleurs.
Le diaphragme d’ouverture se règle subjective-
ment en fonction de l’aspect de l’image,
l’échelle sert à faire des réglages reproduc-
tibles sans affectation des valeurs d’ouverture
absolues.
Condenseur aux repères en couleur
Les repères en couleur sur le condenseur (59.2)
correspondent aux anneaux de couleur des ob-
jectifs.
Lors du changement d’objectif, trouver le ré-
glage approprié du diaphragme d’ouverture en
réglant le diaphragme d’ouverture sur le repère
en couleur correspondant (correspond aux 2/3
de l’ouverture du côté de l’objectif).
Attention :
Le diaphragme d’ouverture ne sert pas à régler
la luminosité de l’image.
(Pour cela utiliser la
molette de variation de lumière et
des filtres gris
neutres d’atténuation de la lumière.)
En règle générale, le diaphragme de l’objectif
est entièrement ouvert. Toute restriction, ac-
compagnée d’une luminosité diminuée de
l’image générera :
une profondeur de champ accrue,
une sensibilité réduite de la lamelle
couvre-objet,
une aptitude au fond noir,
une modification du contraste

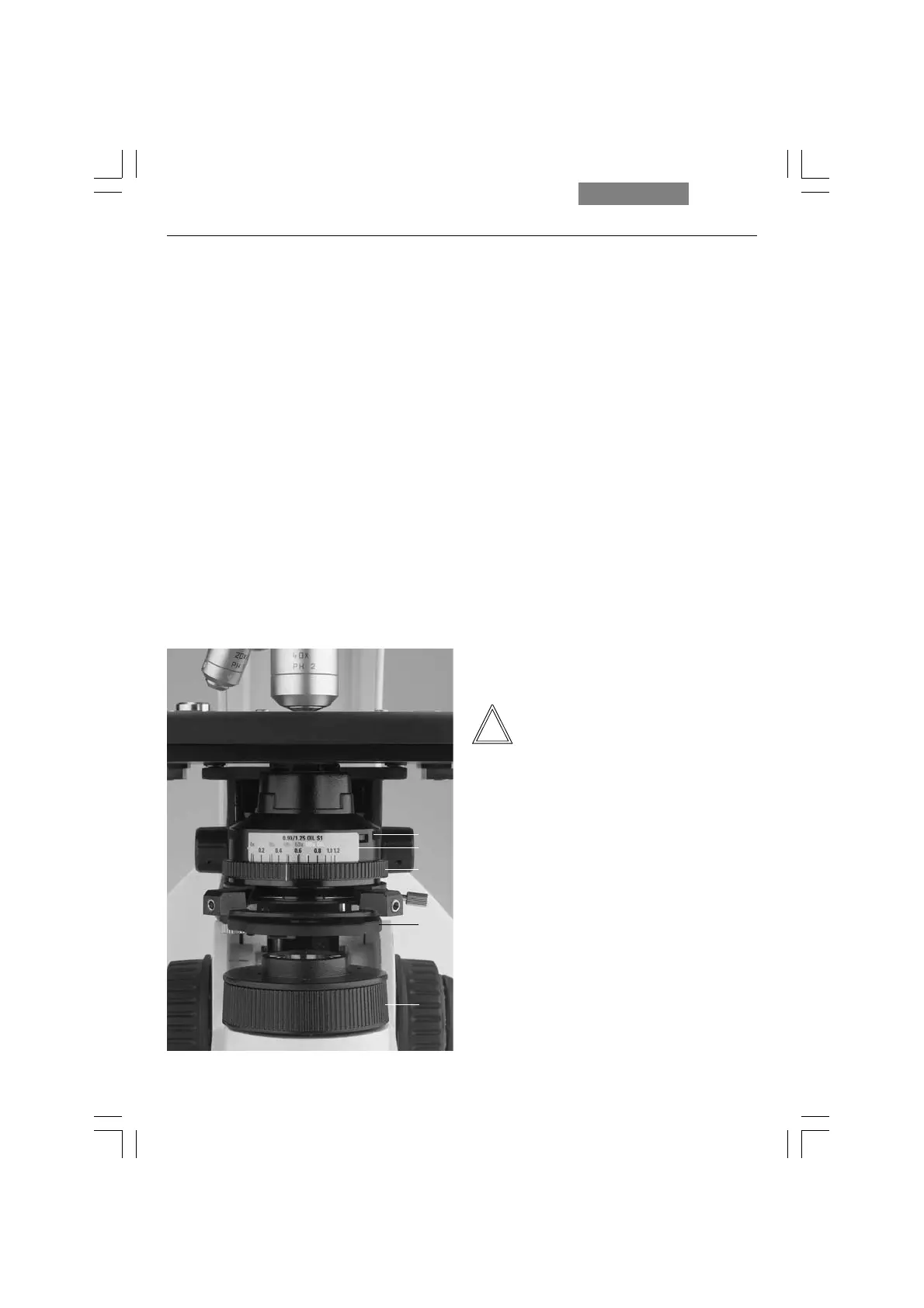

Fig. 59 Condenseur CL/PH
1 Logement pour anneaux de lumière, notamment
2 Codage couleur
3 Diaphragme d’ouverture
4 Porte-filtre
5 Diaphragme de champ
2
3
1
4
5
