36

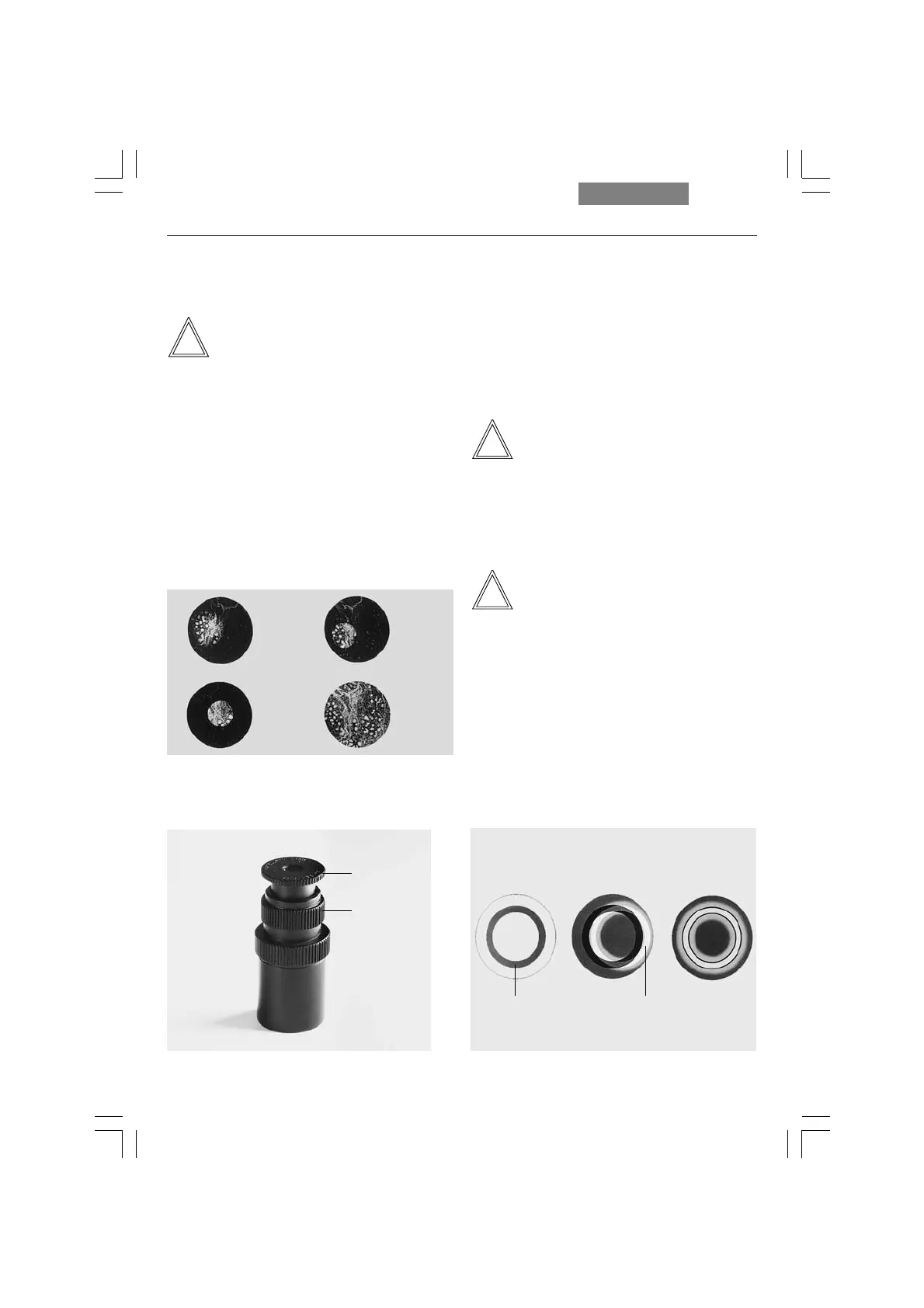

7. Mise en service
• Ouvrir le diaphragme de champ jusqu’à ce
qu’il disparaisse du champ de vision (35d).
Attention :
Le réglage en hauteur du condenseur dépend
de l’épaisseur de la préparation ; il doit faire le
cas échéant l’objet d’un nouveau réglage pour
les
différentes préparations.
7.3 Vérification des anneaux de contraste de
phase
Si le microscope est équipé en contraste de
phase, la tourelle de condenseur est déjà équipée
des anneaux de lumière adaptés aux objectifs.
Les anneaux de lumière sont déjà centrés en
usine. Le centrage peut-être vérifié une fois le
microscope mis en place.
Remarque :
Pour les condenseurs sans tourelle, on utilise un
coulisseau à anneaux de lumière qui se glisse
latéralement dans le condenseur.
Dans ce cas,
il n’y a pas de centrage à faire
.
Remarque :
Placer dans le trajet optique l’objectif approprié
pour le contraste de phase, il faut
sélectionner
et centrer
l’anneau de lumière correspondant.
La gravure sur l’objectif (par ex. PH 1) renseigne
sur l’anneau de lumière correspondant (par ex. 1).
Fig. 36 Lunette de mise au point
1 Lentille réglable supérieure
2 Bague de serrage pour maintenir la position de mise
au point
1
2
PH LR
Fig. 37 Réglage du contraste de phase
PH=anneau de contraste de phase, LR=anneau de lumière
a Condenseur en position Fond clair (BF)
b Condenseur en position Contraste de phase (PH)
Anneau de lumière LR non centré
c Anneau de lumière et anneau de phase centrés
ab c
a
b
cd
Fig. 35 Éclairage de Koehler
a Diaphragme de champ non focalisé, non centré
b Diaphragme de champ focalisé, mais non centré
c Diaphragme de champ focalisé et centré,
diamètre cependant trop petit
d Diamètre du diaphragme de champ = diamètre de
champ visuel (éclairage de Koehler)
