8.1 Mise sous tension
En cas d'utilisation d'une lampe à décharge, il
faut d'abord mettre sous tension le régulateur
de puissance séparément.
Mettre sous tension le microscope avec l’inter-
rupteur (48.1, pour le Leica DM2500, de l’autre
côté du statif).
8.2 Platines et déplacement d'objet
Allongement levier de commande coaxiale
• Pour allonger levier de commande coaxiale,
abaisser la poignée du bas (49b.1). Asservir
ensuite la poignée du haut (49b.2).
Réglage de la direction du pas (couple de
rotation)
Le couple de rotation peut être
réglé à façon
pour X et Y au moyen de deux molettes (49b.2,
49b.4).
Fig. 49a Levier de commande coaxial standard, b Levier
de commande coaxial avec réglage de la hauteur
et du couple de rotation
1 Déplacement de l’objet (direction Y)
2 Réglage de la direction du pas (direction X)
3 Déplacement de l’objet (direction X)
4 Réglage de la direction du pas (direction Y)

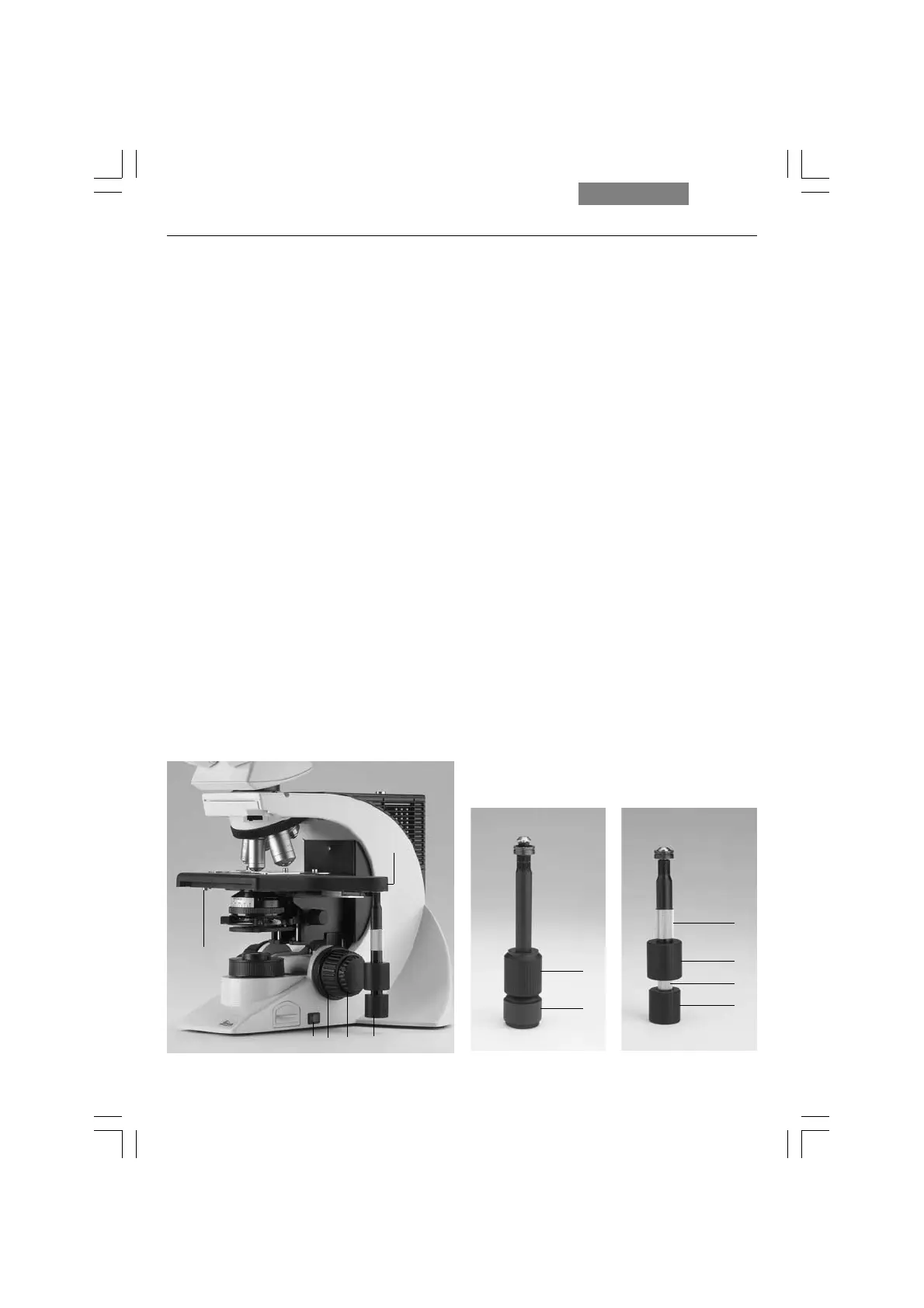

Fig. 48
1 Interrupteur
2 Mise au point fine
3 Mise au point grossière
4 Positionnement de la platine
5 Vis de blocage de la platine
6 Vis de fixation du pignon coaxial
2
1 4
a
3
1
4
2
b
3
1
6
5
3
