14. Nachrüstungen
14. Nachrüstungen
14.1 Bestücken des Durchlichtfiltermagazins
• Demontieren Sie den Tubus und ggf. die
Zwischensysteme.
• Stellen Sie das Stativ mit dem Boden nach
oben, lösen Sie die Befestigungsschrauben
am Boden und heben Sie die Bodenplatte
heraus.
• Stecken Sie die Filter in die halbkreisförmigen
Aufnahmen. Eine bestimmte Reihenfolge ist
nicht notwendig.
• Bauen Sie das Filtermagazin wieder ein.
14.2 Bestücken der Kondensorscheibe
• Drehen Sie den Tisch nach oben und senken
Sie den Kondensor ab.
• Entfernen Sie den Kondensor. Lockern Sie
dazu die Kondensorbefestigungsschraube.
Kondensor UCL/UCLP
• Drehen Sie die Schraube (72.1) vollständig
heraus.
• Drehen Sie die Zentrierschrauben soweit zu-
rück, dass sich Lichtringe, λ- und λ/4-Plätt-
chen* bzw. die Linse* 2.5x einsetzen lassen.
Die größte Bohrung ist für Hellfeld-
beobachtung (= BF), die etwas kleineren für
Lichtringe bzw. λ- und λ/4-Plättchen oder die
Anpassungslinse 2.5x.

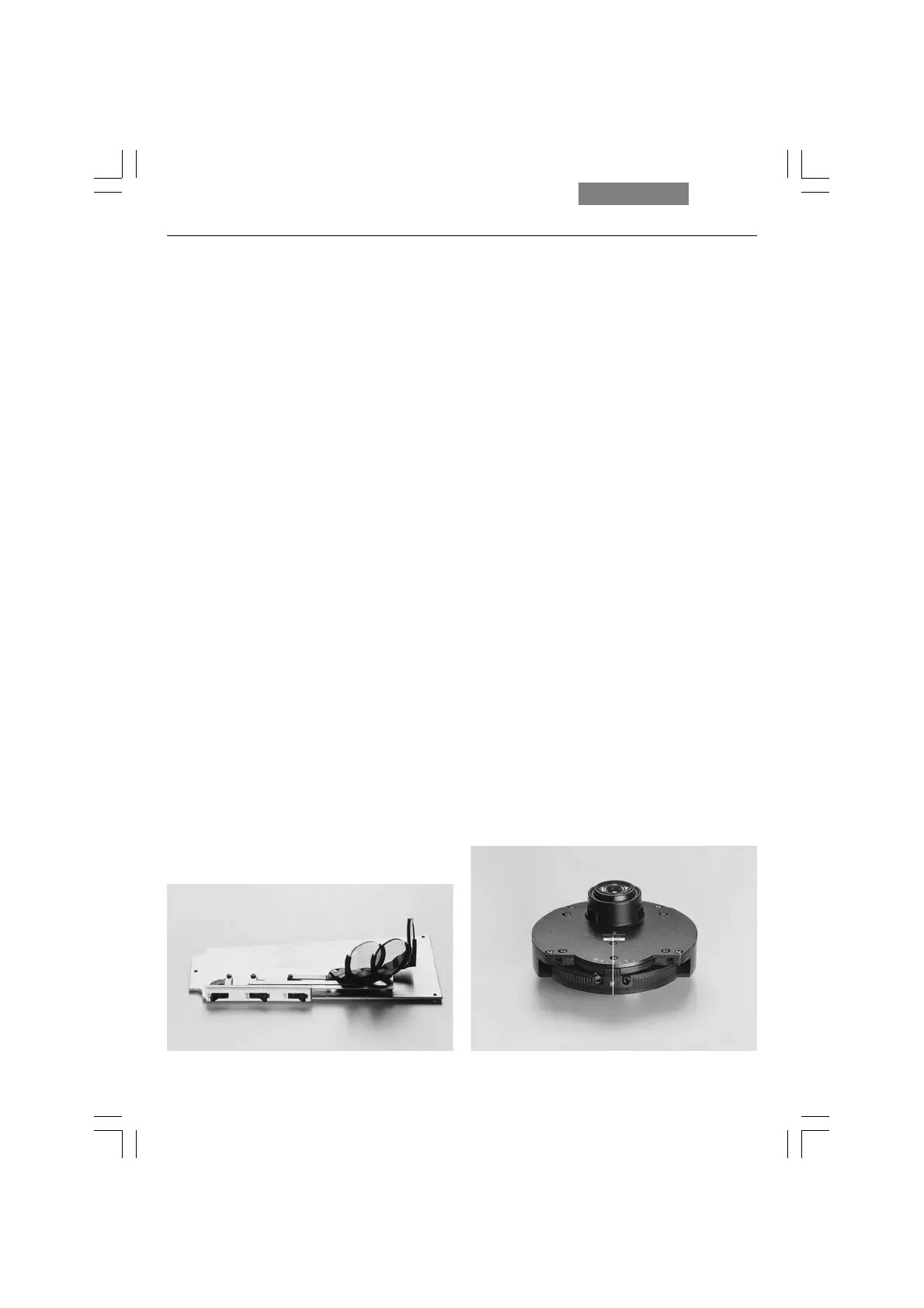

Abb. 72 Kondensor UCL
1 Befestigungsschraube für Kondensorscheibe
1
Abb. 71 Durchlichtfiltermagazin für Leica DM2500
