74
14. Nachrüstungen
Hinweise:
Bei Verwendung einer kleineren Bohrung für
Hellfeld kann die maximale Beleuchtungs-
apertur nicht genutzt werden.
Die Beschriftung ( z.B. DF, PH 1...,λ ) muss nach
oben weisen, λ- und λ/4-Platte müssen orien-
tiert eingebaut werden: Die Einkerbung muss zur
Mitte der Scheibe weisen! Die Beschriftung der
Komponenten sollte mit der Markierung an der
entgegengesetzten Position (Außenrand der
Scheibe) übereinstimmen.
• Ziehen Sie die Zentrierschrauben soweit an,
dass die Komponenten etwa mittig in den
Bohrungen sitzen.

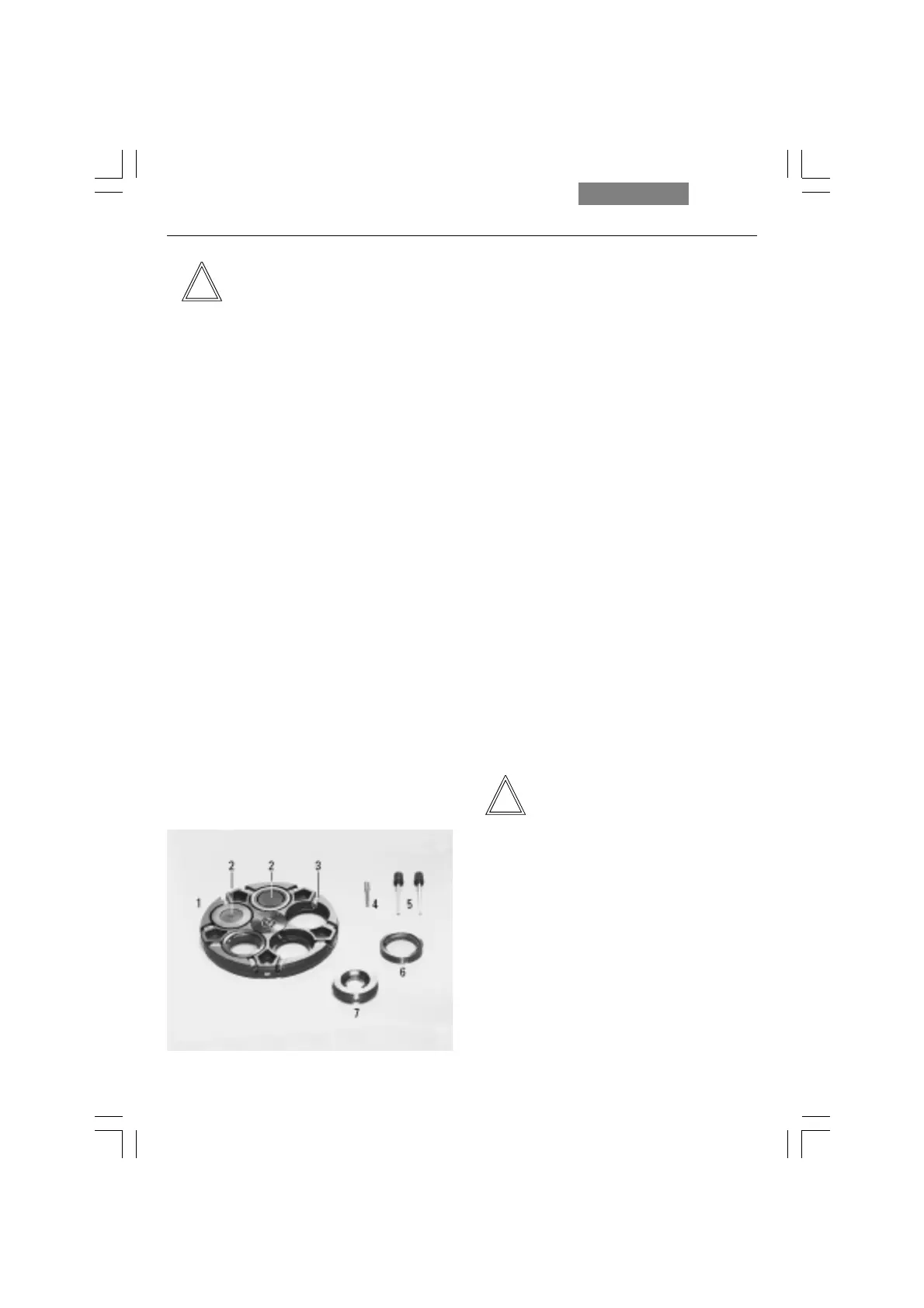

Abb. 73 Kondensorscheibe UCL
1 Kondensorscheibe
2 Lichtring oder λ- bzw. λ/4-Platte
3 Zentrierschrauben
4 Achse
5 Zentrierschlüssel
6 λ- oderλ/4-Platte
7 Zusatzlinse 2.5x...20x
Achtung:
Vor dem Einbau der Scheibe in den Kondensor
darauf achten, dass keine Zentrierschraube
seitlich übersteht.
• Befestigen Sie die Kondensorscheibe mittels
der Steckachse und prüfen Sie das einwand-
freie Drehen der Scheibe um 360° .
• Schrauben Sie den Kondensorkopf wieder ein
und befestigen Sie den Kondensor mit der
Kondensorbefestigungsschraube.
Kondensor UCA/P
• Drehen Sie die Schraube an der Unterseite
des Kondensors (Mitte) vollständig heraus.
• Drehen Sie die Zentrierschrauben soweit zu-
rück, dass sich Lichtringe, λ- und λ/4-Plätt-
chen* einsetzen lassen.
Die größte Bohrung ist für Hellfeld-
beobachtung (= BF), die etwas kleineren für
Lichtringe bzw. λ- und λ/4-Plättchen.
Hinweise:
Bei Verwendung einer kleineren Bohrung für
Hellfeld kann die maximale Beleuchtungs-
apertur nicht genutzt werden.
Die Beschriftung ( z.B. DF, PH 1...,λ ) muss nach
oben weisen, λ- und λ/4-Platte müssen orien-
tiert eingebaut werden: Die Einkerbung muss zur
Mitte der Scheibe weisen! Die Beschriftung der
Komponenten sollte mit der Markierung an der
entgegengesetzten Position (Außenrand der
Scheibe) übereinstimmen.
!
