37
7. Inbetriebnahme
• Drehen Sie die Zentrierschlüssel, bis der
dunkle Ring (Phasenring im Objektiv) de-
ckungsgleich mit dem geringfügig schmaleren
hellen Ring (Lichtring im Kondensor) ist (37c).
• Wiederholen Sie den Vorgang für alle weite-
ren Lichtringe.
• Nach dem Zentrieren den Zentrierschlüssel
wieder herausnehmen.
7.4 Justieren der Kondensor-Prismen
Bei kompletter Lieferung wird diese Justierung
auf Bestellung bereits vor der Auslieferung vor-
genommen, es empfiehlt sich aber eine Über-
prüfung von Zeit zu Zeit, insbesondere nach
Transporten.
• Ziehen Sie den Objektiv-Prismenschieber
(39.1) ganz oder teilweise heraus.

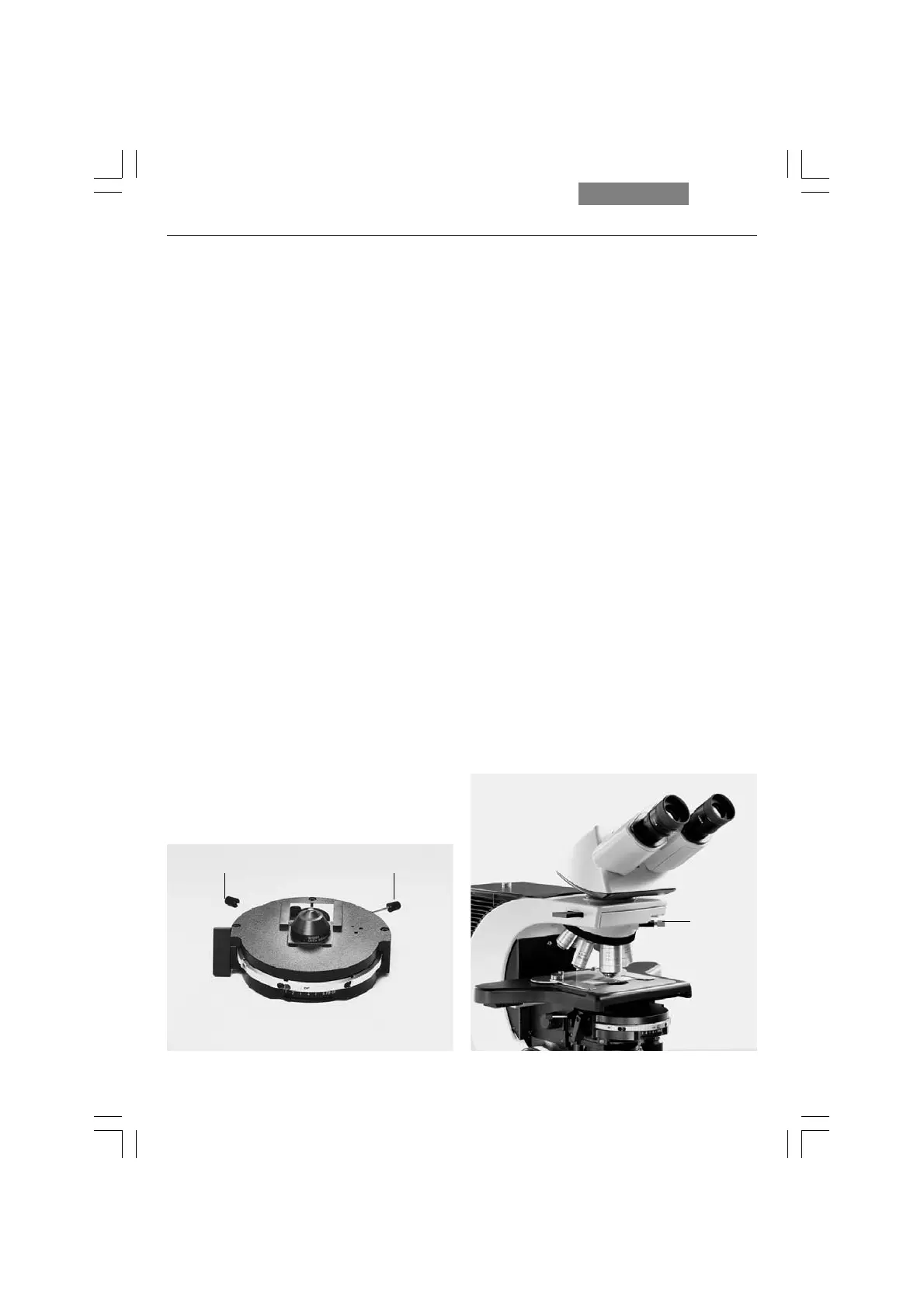

Abb. 38 Zentrierung Lichtringe (z.B: Kondensor UCA/P)
1 Zentrierschlüssel
1
• Setzen Sie anstelle eines Okulars das Einstell-
fernrohr (Abb. 36) in den Beobachtungstubus
ein.
• Schwenken Sie das Phasenkontrastobjektiv
mit der kleinsten Vergrößerung ein.
• Fokussieren Sie das Präparat mit dem Fokus-
handrad.
• Stellen Sie die Ringstruktur (37a) scharf, in-
dem Sie den Klemmring (36.2) etwas lockern
und die Augenlinse (36.1) verschieben.
• Ziehen Sie den Klemmring wieder an.
• Wählen Sie die korrespondierende Ring-
blende (Lichtring) im Kondensor.
• Sind Lichtring und Phasenring nicht, wie in
Abb. 37c gezeigt, deckungsgleich, muss der
Lichtring zentriert werden.
• Stecken Sie an der Rückseite des Kondensors
die Zentrierschlüssel durch die dafür vorgese-
henen Öffnungen (38.1).
1
1
Abb. 39
1 Objektiv-Prismenschieber
