32
6. Assemblage du microscope
Module ergonomique
Pour faciliter l’observation en surélevant le
tube, il est possible de placer entre le tube et le
logement du tube un module ergonomique de 30
ou 60 mm.
La fixation s’effectue avec la vis latérale.
Dispositif de rehausse ergonomique
Une base est disponible pour le statif ; des mo-
lettes permettent d’en régler la hauteur et l’incli-
naison afin d’obtenir une position de travail opti-
male.
Calcul du grossissement sur l’écran du moniteur
Le grossissement V
TV
sur le moniteur peut être
calculé selon la formule suivante ou au moyen
d’un micromètre-objet et d’un centimètre.
V
TV
= grossissement de l’objectif x
Facteur-changeur de grossissement* x
grossissement de l’adaptateur TV x
diamètre de l’écran
diamètre de puce de la caméra
Lors du choix de l’adaptateur, tenir compte de la
taille
du capteur de la caméra et du système de
rechange (adaptateur C-Mount, B-mount, etc.).
Voir le tableau.

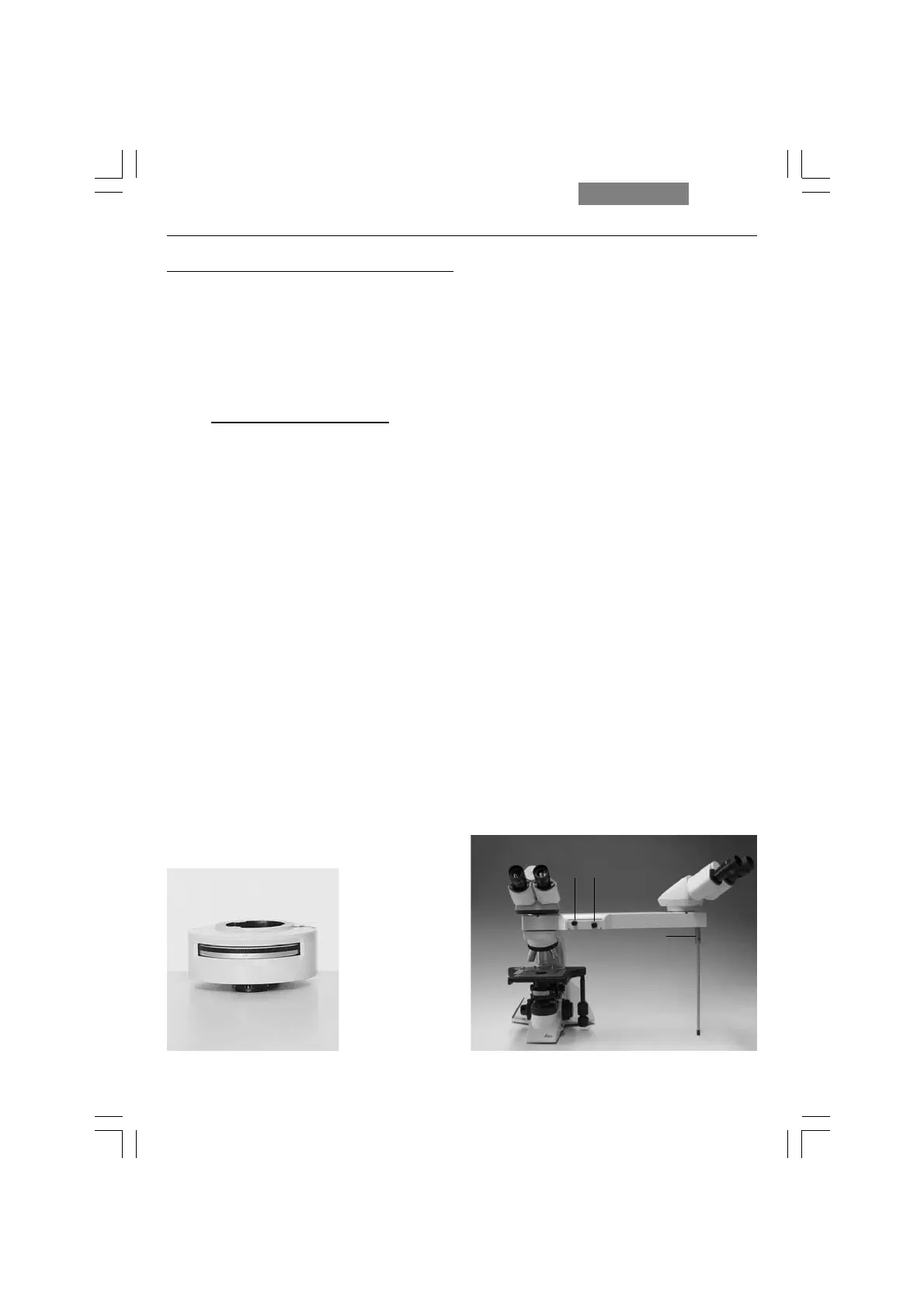

Fig. 29 Dispositif de discussion (ici avec Leica DM1000)
1 Déplacement du pointeur lumineux en direction x et y
et commutation du filtre chromatique
2 Régulation de la luminosité
3 Déplacement du support
Le bloc d’alimentation externe (pointeur lumineux) n’est
pas représenté.
Fig. 28 Changeur de grossissement
Changeur de grossissement
Il est possible d’utiliser en option un changeur
de grossissement (fig. 28) manuel. Une molette
de réglage permet de régler les facteurs de
grossissement suivants :
1x ; 1,5x ; 2x
Dispositifs de discussion
Des dispositifs de discussion avec pointeur lu-
mineux sont disponibles pour 20 observateurs
au maximum.
Régler (29.3)
la hauteur du pied support pour
que le dispositif soit horizontal
.
La flèche en surimpression peut être déplacée
en position x et y déplacement vertical ou
hori-
zontal (il est possible aussi de faire disparaître
la flèche
) (29.1). En tournant le même levier,on
peut en changer la couleur (rouge/jaune). Le ré-
glage de la luminosité de la flèche s’effectue
avec (29.2).
12
3
