22
6. Assemblage du microscope
1
2
1
1
3
2
1
3
1

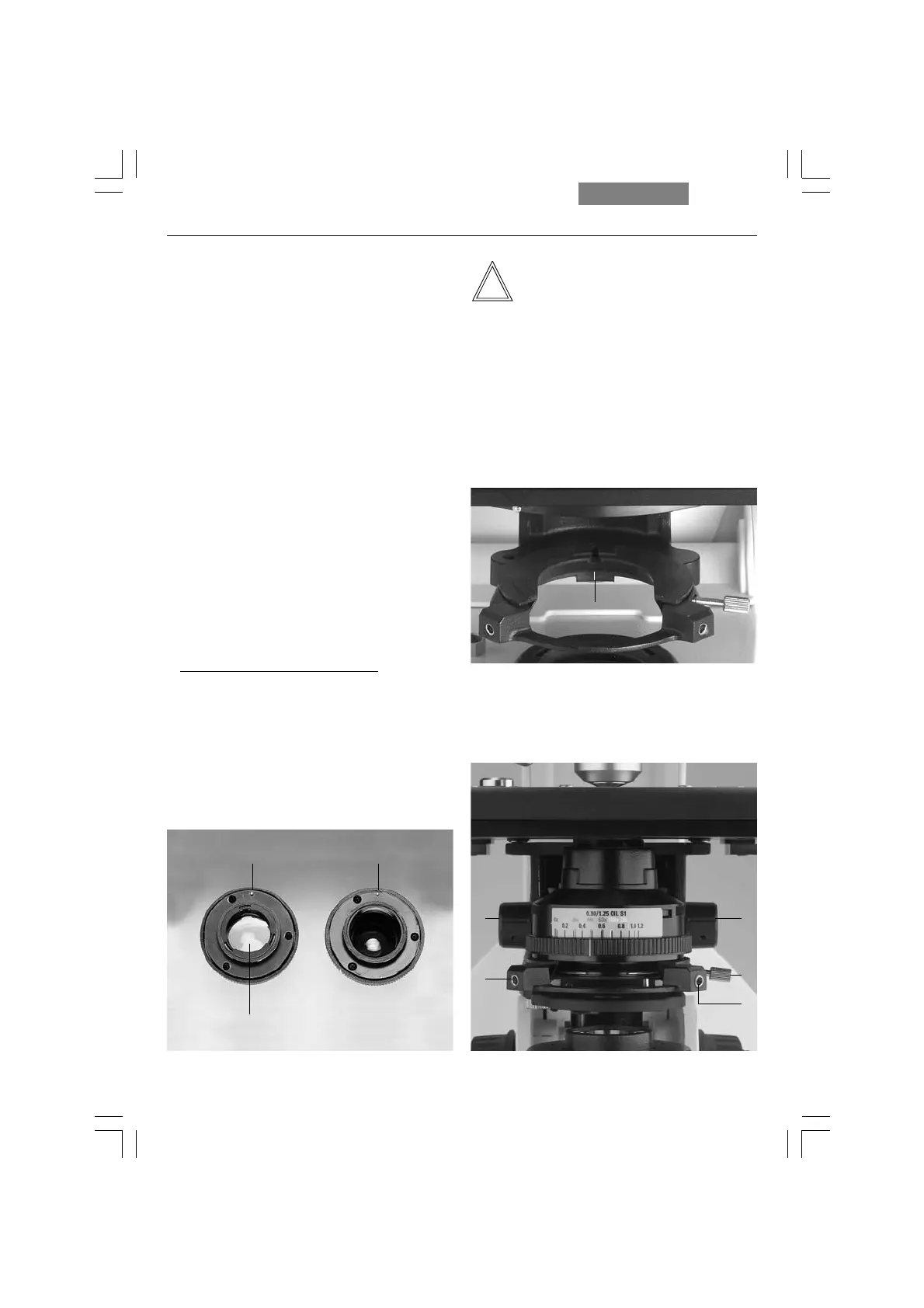

6.2 Condenseur
• Le cas échéant, visser la tête de condenseur
sur le condenseur.
• En utilisant le dispositif de réglage de hauteur
du condenseur (10.3), tourner le porte-con-
denseur (fig. 9) complètement vers le bas.
•
Dévisser la vis de serrage du condenseur
(10.2) de façon à pouvoir installer le
condenseur par l’avant.
• Faites glisser le condenseur dans le porte-
condenseur jusqu’en butée. Sous le conden-
seur, il y a une broche
de guidage (8.1) qui doit
s’insérer dans la rainure du porte condenseur
(9.1).
• Serrer la vis de blocage (10.2) du condenseur
de façon à
maintenir le condenseur.
•
Seulement pour le Leica DM3000:
Brancher le câble du condenseur lors de l’uti-
lisation du condenseur motorisé.
Fig. 10 Support du condenseur
1 Centrage du condenseur
2 Vis de serrage du condenseur
3 Bouton de réglage en hauteur du condenseur
Fig. 9 Porte-condenseur
1 Rainure de guidage
Remarque :
Centrer le condenseur avant d’utiliser le micros-
cope.
→
Éclairage de Koehler p. 34.
Fig. 8 Bas du condenseur (exemple CL/PH)
1 Broche d’orientation
2 Lentille additionnelle LS (pour Leica DM2000/3000)
